四缸发动机排气歧管结构设计

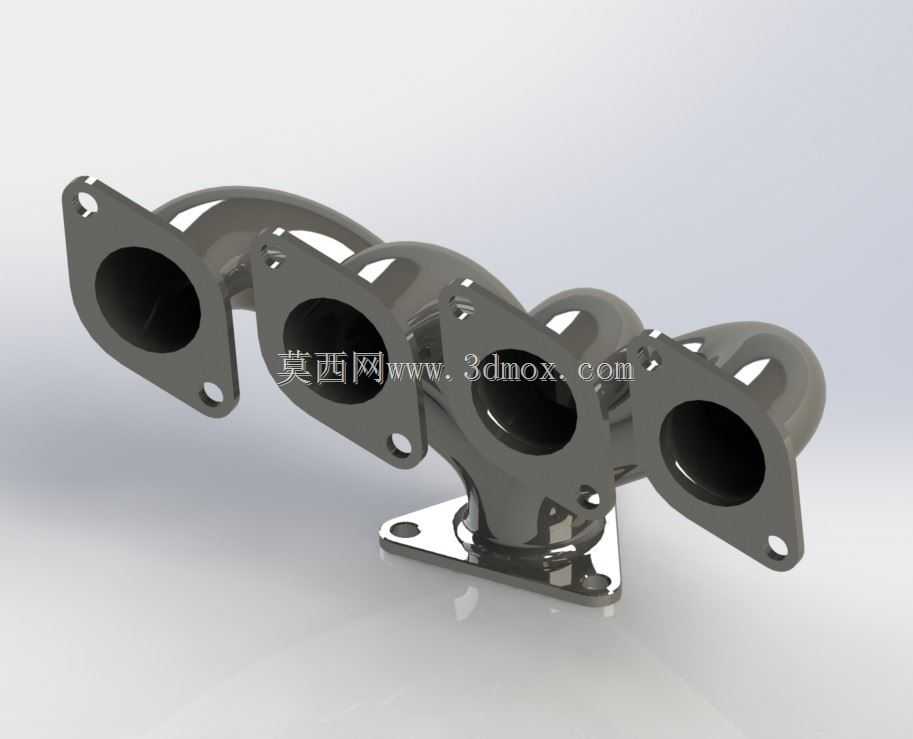

　　排气歧管是内燃机排气系统中紧邻气缸盖的关键部件，其核心作用是将各气缸排出的高温废气分别引导汇入公共排气通道，再输送至三元催化器、涡轮增压器或消声系统。该模型对应直列四缸发动机的排气侧布局，四个进气法兰接口沿缸盖排气口排列方向依次分布，每个接口通过弯曲流道逐步收拢，最终在底部汇合端形成集中出口，整体呈现典型的四合一歧管形态。

　　从实际装车场景看，这类歧管多用于乘用车或轻型动力设备的自然吸气发动机，安装面直接贴合气缸盖排气侧。建模时首先要锁定的是安装边界：四个缸盖侧法兰的孔位间距、法兰面轮廓、螺栓过孔直径必须与缸盖排气口严格对应，否则无法完成密封装配；汇合端出口法兰则需与下游催化器或增压器入口对接，其法兰朝向、孔位分布和出口通径决定了后续排气管路的走向。图中法兰保留了安装耳和螺栓孔，圆角过渡处也做了加厚处理，这与实际铸件为保证密封面刚度、避免热变形漏气的做法一致。

　　流道设计是歧管结构的重点。各缸支管长度、弯曲半径和汇入角度会直接影响排气脉冲的利用与干涉：合理的支管走向可以减少各缸排气之间的相互干扰，提升扫气效率；弯曲段应避免急弯和截面突变，以降低排气背压。模型中四条流道采用光滑空间曲面过渡，管壁厚度均匀，支管交汇处做了圆滑融合，符合铸造或焊接歧管对内流道平顺性的要求。外形尺寸方面，整体包络需控制在发动机舱排气侧的可用空间内，支管最高点、法兰外伸量以及汇合出口的位置都要避让缸体、线束、隔热罩和周边附件。

　　从结构工程角度审查，法兰密封面需要保持平面度，安装孔周边局部加厚以承受螺栓压紧力；弯管外侧壁厚和圆角半径要兼顾热应力集中与成型工艺；汇合段通常承受持续高温和热振，过渡区域不宜出现尖锐棱边。三维建模时应先依据缸盖接口建立基准面和端口草图，再沿空间路径生成各支管实体，最后合并流道并添加法兰、安装孔与圆角特征。这样完成的歧管数字样机既可用于干涉检查、装配验证，也能为后续铸造模具、焊接工装或排气系统匹配分析提供基础。
