折弯钣金通讯设备固定支撑托架

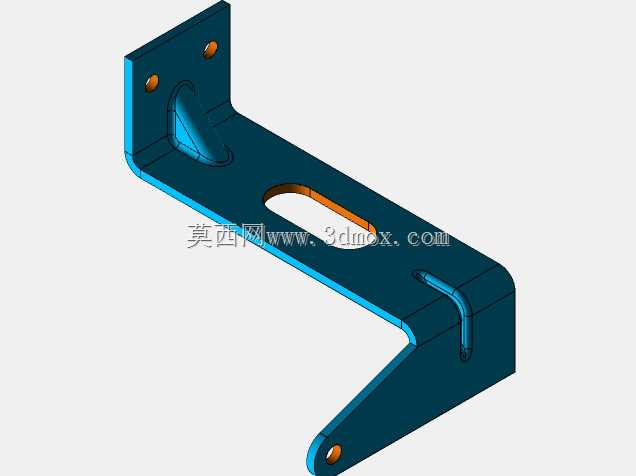

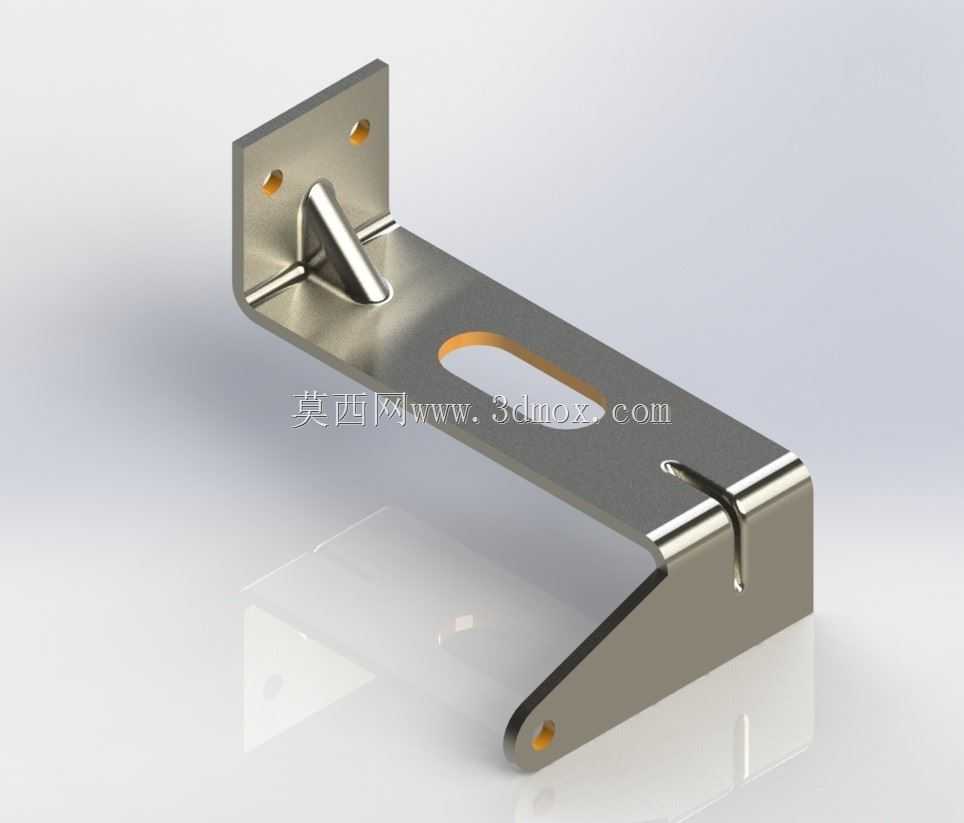

　　该钣金托架主要面向通讯终端、小型电子设备及桌面外设的侧向固定场景，常见于通讯机柜内侧辅件安装、工位电子终端挂装、6S工位器具配套固定等工况，承担设备与安装基面之间的载荷传递与位置约束作用。整体采用薄钢板折弯成型工艺，主体为L型主承载结构，竖直安装边预留两个圆形通孔，用于穿入紧固件将托架整体锁定在墙面、机柜立柱或设备机架立面；水平承载边开设长条形腰型孔，可适配被支撑件安装孔位的小幅公差偏差，降低装配时的孔位对齐难度，承载边末端做下折弯翻边处理，既提升薄板截面的抗弯刚度，也避免锐边外露造成装配划伤。托架内侧折弯转角处增设三角形冲压加强筋，直接抵消悬臂承载时折弯根部的应力集中，减少长期承重下的折弯变形量；托架下端延伸出斜向支撑舌片，

　　舌片端部开设定位圆孔，可配合螺钉对被支撑设备的下部进行辅助限位，防止设备沿承载面滑移脱出。建模过程中先绘制钣金展开轮廓，同步预留各折弯边的折弯扣除余量，按照实际钣金加工顺序依次创建竖直边折弯、末端翻边、斜舌片折弯特征，腰型孔与各安装孔在展开状态下完成切除，保证冲孔工序可在平板料阶段一次加工完成，减少后续二次钻孔工序。加强筋采用冲压成型特征构建，还原实际钣金压筋的凸起形态，所有外露棱边均做倒钝处理，匹配钣金件去毛刺的工艺要求。安装边界方面，竖直安装边的孔距适配常规机柜立柱的标准孔位间距，水平承载面的有效宽度可满足多数小型通讯终端、扫码设备、工位控制盒的底面支撑需求，腰型孔的长度方向沿托架悬臂延伸方向布置，

　　允许被固定件沿前后方向调整安装位置，适配不同深度设备的固定需求。斜向舌片的折弯角度经过受力校核，在设备挂载后舌片可抵靠设备下部侧壁，配合水平承载面形成上下双向限位，即使设备受到小幅振动冲击也不会出现松脱移位。整个零件无焊接工序，全部特征由板材裁切、冲孔、折弯、压筋工序完成，加工成本低，适合批量冲压生产，建模时严格保留钣金件的等壁厚特征，折弯内R角匹配常规薄板折弯的最小折弯半径，避免出现加工干涉或折弯开裂风险，结构轻量化的同时满足日常工位承载的刚度要求。
