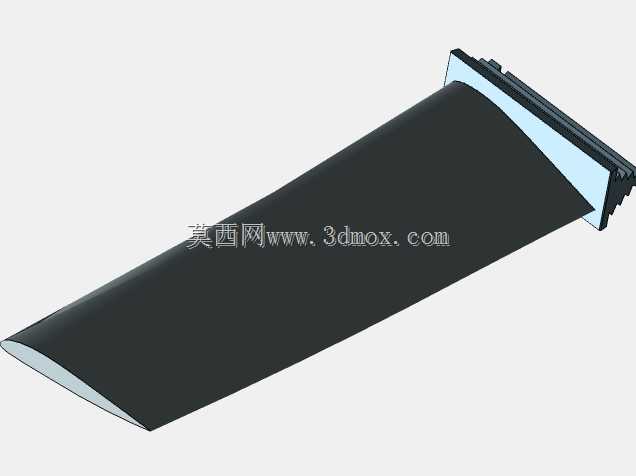

基于NACA25112翼型的压缩机叶片结构

在透平式压缩机的核心做功单元中，叶片的气动外形直接决定整机能效与运行稳定性，这款叶片的主体型线取自NACA25112翼型截面，是针对亚音速流动工况优化的做功部件。从实际应用场景来看，这类叶片多用于中小型离心压缩机的末级叶轮，或是轴流压缩机的静叶调节段，承担着对连续流动的工艺气体做功、提升气体压力能的核心作用，在石化行业的气体输送、冶金行业的高炉鼓风、通用工业的压缩空气站场景中都有广泛适配空间。

设计阶段首先要匹配叶轮的轮径与转速边界，这款叶片的叶根采用梯形榫接结构，安装时可直接嵌入轮盘的对应榫槽，配合定位销完成周向固定，安装边的公差带需控制在h7级别，避免高速旋转时出现松动位移。叶身的型线从根部到梢部存在连续的扭角变化，根部弦长更大、厚度更高，主要承受旋转带来的离心拉应力，梢部弦长收窄、厚度减薄，重点优化气体绕流的流场分布，减少叶尖间隙的泄漏损失。

从功能特性来看，基于NACA25112翼型的叶身截面拥有更平缓的压力梯度，在设计工况点下气流绕流的附面层分离点更靠后，能有效降低叶片表面的流动阻力，同时拓宽压缩机的稳定工作区间，减少喘振发生的概率。叶身的吸力面与压力面之间的型线过渡采用连续曲率设计，不存在局部的锐角或突变结构，既可以降低气流脉动带来的交变应力，也能减少加工阶段的刀路折返，提升五轴铣削的加工效率。

实际建模过程中，首先通过翼型坐标点生成不同叶高位置的基准截面，再通过样条曲线连接各截面的型线控制点生成叶身实体，叶根与叶身的过渡位置采用大圆角倒圆处理，避免应力集中导致的叶片断裂故障。叶片的安装角可根据实际工况的流量需求做±3°的调整余量，适配不同负荷下的气动匹配要求，叶尖与机壳之间的设计间隙控制在叶高的0.5%~1%区间，兼顾泄漏损失控制与运行时的热膨胀避让需求。这类叶片的材质通常选用高强度不锈钢或钛合金，表面做抛光处理降低粗糙度，进一步减少流动摩擦损失，长期运行下的抗疲劳性能也能满足连续8000小时以上的工业运行要求。
