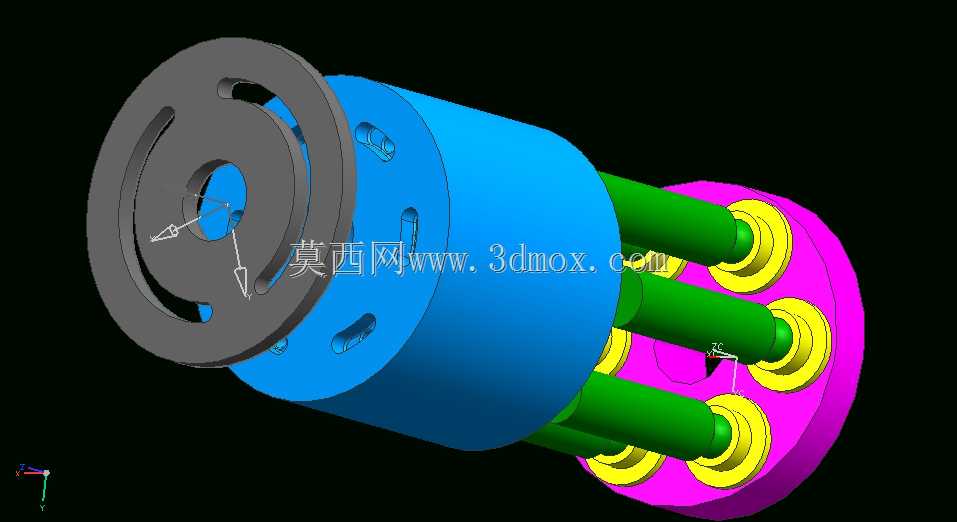

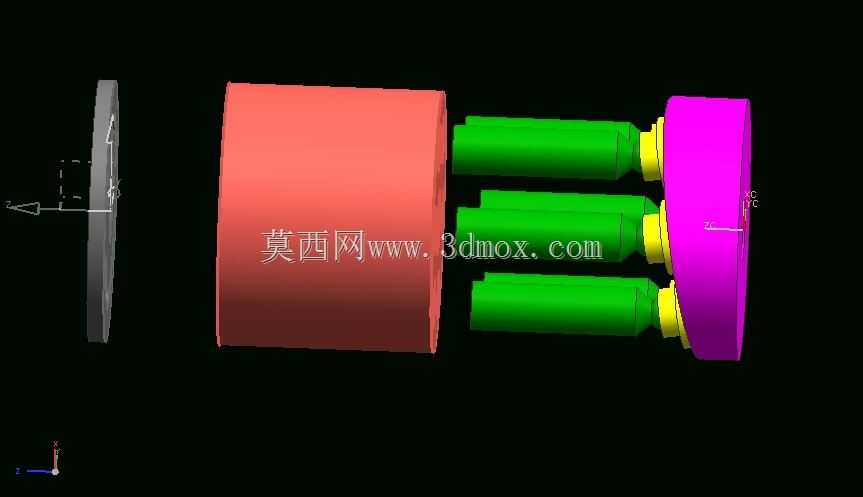

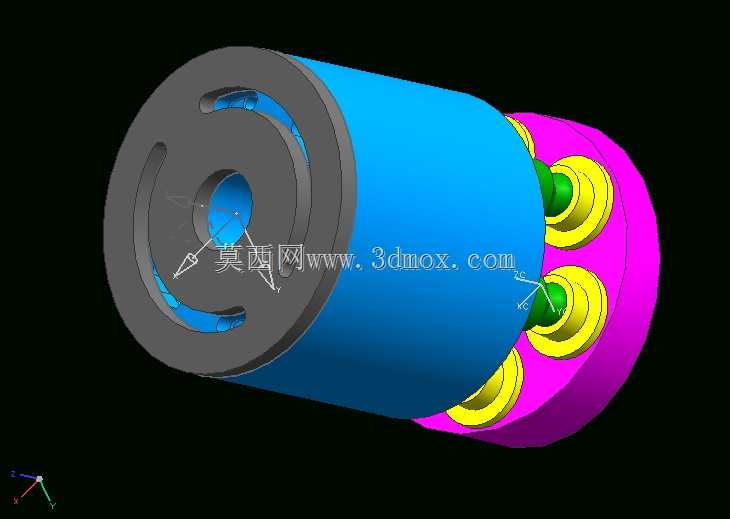

六活塞简化轴向柱塞泵结构展示

轴向柱塞泵在液压系统中应用极广，常见于工程机械的液压动力单元、机床液压站、重型设备的伺服液压系统中，核心作用是将原动机的机械能转化为液压油的压力能，为整套液压回路提供稳定的高压动力输出。常规量产轴向柱塞泵多采用奇数数量的柱塞设计，核心逻辑是通过错相位的柱塞往复运动，将输出压力的脉动值控制在较低区间，降低管路振动与系统噪音，不过本次呈现的是六柱塞的简化结构，更适合用于原理展示、教学演示以及基础结构验证场景。从结构设计逻辑来看，该简化模型保留了轴向泵的核心运动部件：做旋转运动的缸体组件、固定设置的旋转斜盘、沿缸体柱塞孔做往复直线运动的柱塞，以及端部的配流结构。工作过程中，缸体带动柱塞同步旋转，柱塞端部始终贴合固定斜盘的端面，随着缸体转动，柱塞在自身所在的缸体孔内做周期性的伸缩运动，当柱塞逐渐伸出时，缸体对应腔室容积增大形成负压，通过配流盘的吸油窗口完成吸油；当柱塞被斜盘推回逐渐缩进时，腔室容积减小，油液被加压后通过配流盘的压油窗口排出，连续完成吸压油动作即可输出连续的压力油。从安装边界来看，该简化结构的轴向尺寸沿动力输入轴方向同轴布置，径向尺寸以缸体外圆为最大边界，端部配流盘的安装孔位可与标准液压阀块的通油孔位匹配，安装时需保证输入轴与原动机输出轴的同轴度误差控制在允许范围内，避免偏载导致柱塞卡滞、斜盘异常磨损。不同于量产泵的复杂密封、变量机构、壳体承压结构，该简化模型省略了变量调节活塞、回程盘、滑靴密封等复杂细节，只保留核心运动副的配合关系，既可以用于液压原理教学的实体演示，也能作为入门结构设计人员理解轴向泵工作逻辑的建模参考，帮助从业者快速理清柱塞、缸体、斜盘三者的运动配合关系，理解容积式泵的核心工作原理。在实际选型参考中，这类多柱塞轴向泵的输出流量与柱塞直径、柱塞分布圆直径、斜盘倾角、缸体转速直接相关，柱塞数量的选择需要平衡流量脉动率、结构复杂度、加工成本三者的关系，奇数柱塞虽然脉动更小，但加工时的分度精度要求更高，六柱塞结构虽然脉动率略高于七柱塞结构，但分度加工更易实现，在部分对脉动要求不极端严苛的低压液压系统中也有实际应用。
