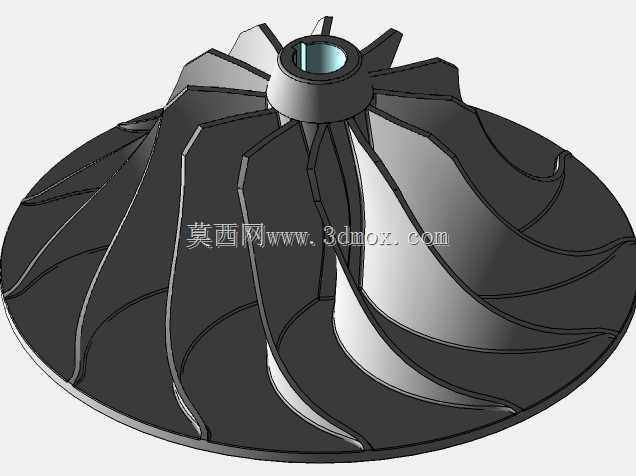

轴流离心压缩机叶轮结构三维设计

该叶轮作为轴流离心压缩机的核心做功部件，直接决定整机的压比、效率与运行稳定性，广泛应用于工业空分装置、天然气长输管线增压站、大型化工流程气源系统、车用涡轮增压器以及航空辅助动力单元等场景，承担着将输入轴功转化为气体压力能与动能的核心作用。从结构设计逻辑来看，该叶轮采用长短叶片交错布置的三元流构型，区别于传统二元直叶片设计，叶片型线沿叶高方向存在连续的空间扭转，能够适配不同半径处的气流速度三角形，减少叶道内的气流分离与二次流损失，在相同轮径下可获得更高的单级压升。设计过程中优先约束了轮盘与轮盖的流道收敛比，避免流道扩张角过大引发的气流脱流，同时控制叶片进口前缘的厚度分布，降低来流冲击损失，叶片出口后弯角度经过多轮流场迭代修正，兼顾了压比特性与稳定工作裕度，避免小流量工况下过早进入喘振边界。从安装边界来看，叶轮中心设置带键槽的轴孔，用于与压缩机高速主轴实现周向定位，轴孔端面预留有锁紧螺母的贴合面，可传递大扭矩同时保证高速旋转下的轴向定位可靠性，轮盘背部设计有密封齿安装位，可与迷宫密封配合减少级间漏气损失，叶轮外缘的径向尺寸与扩压器进口流道严格匹配，保证叶轮出口的高速气流能够顺畅进入扩压器完成动能到压力能的进一步转换。实际工程应用中，这类半开式叶轮结构兼顾了轴流级的大流量特性与离心级的高压比优势，相比纯离心叶轮能够适配更大的入口流量工况，相比纯轴流级则能在更短的轴向尺寸内实现更高的压升，适合对机组占地空间、重量有严格限制的应用场景。设计时还需考虑高速旋转下的离心应力分布，叶片与轮盘连接处做了大圆角过渡处理，降低应力集中系数，叶片厚度从根部到前缘逐步减薄，在保证结构强度的前提下尽可能降低叶轮的转动惯量，减少主轴启动过程的扭矩负载，同时叶顶间隙的设计值需要兼顾加工精度与运行热膨胀量，避免运行过程中叶顶与机匣发生刮蹭，同时控制间隙泄漏量在合理区间，保证整机运行效率处于设计区间。
