轻量化激光切割四轴飞行器机架结构设计

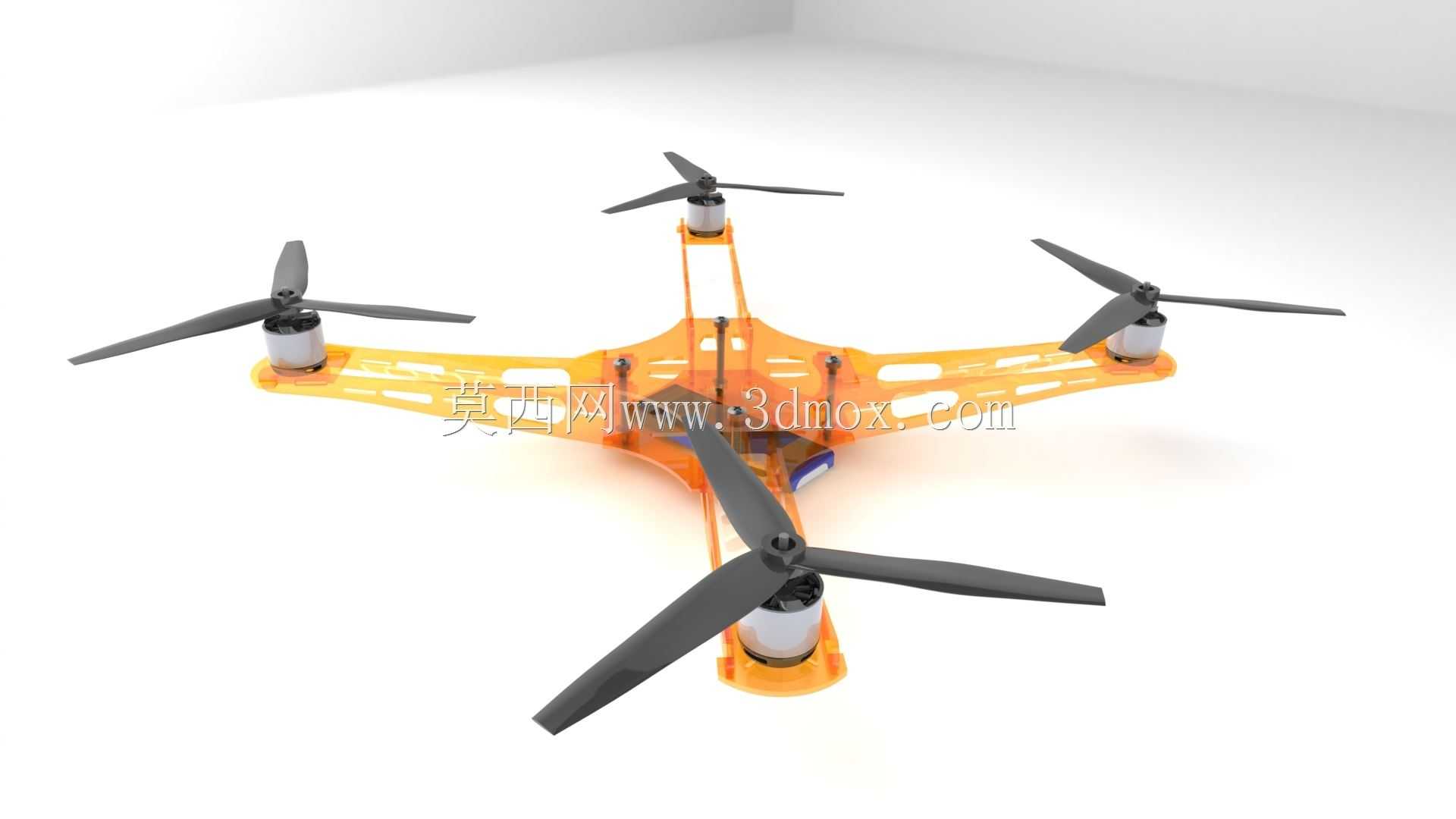

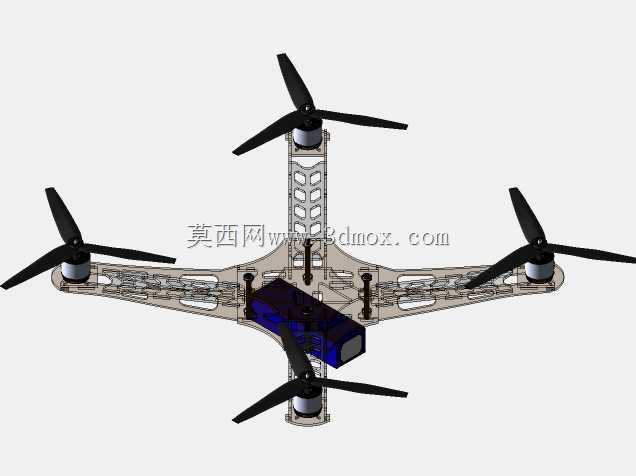

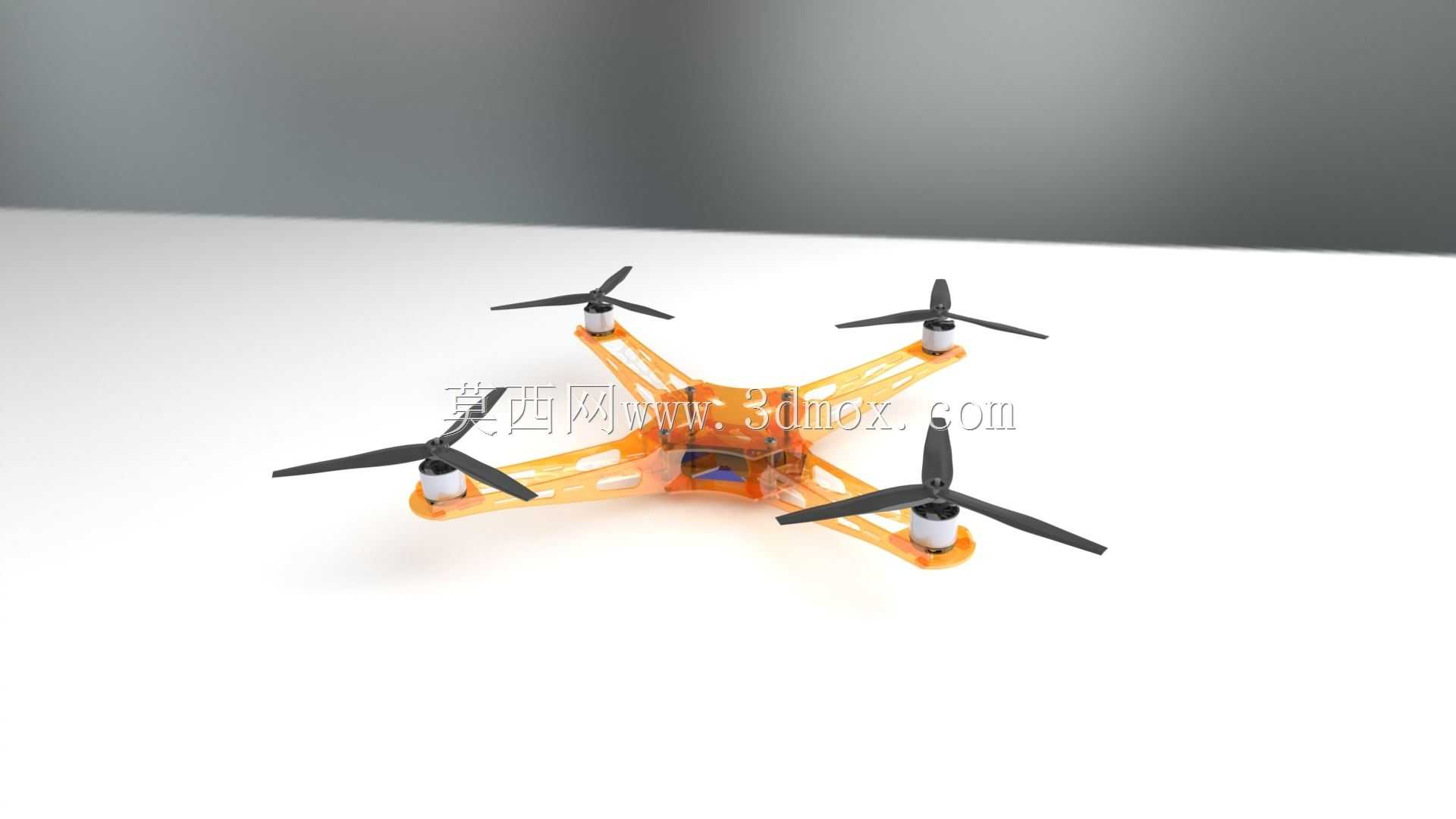

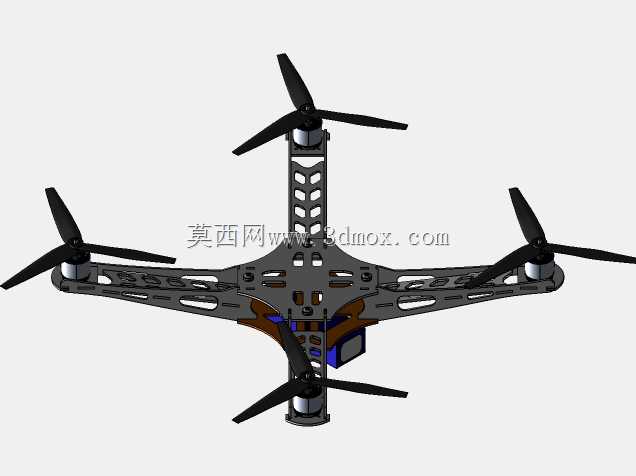

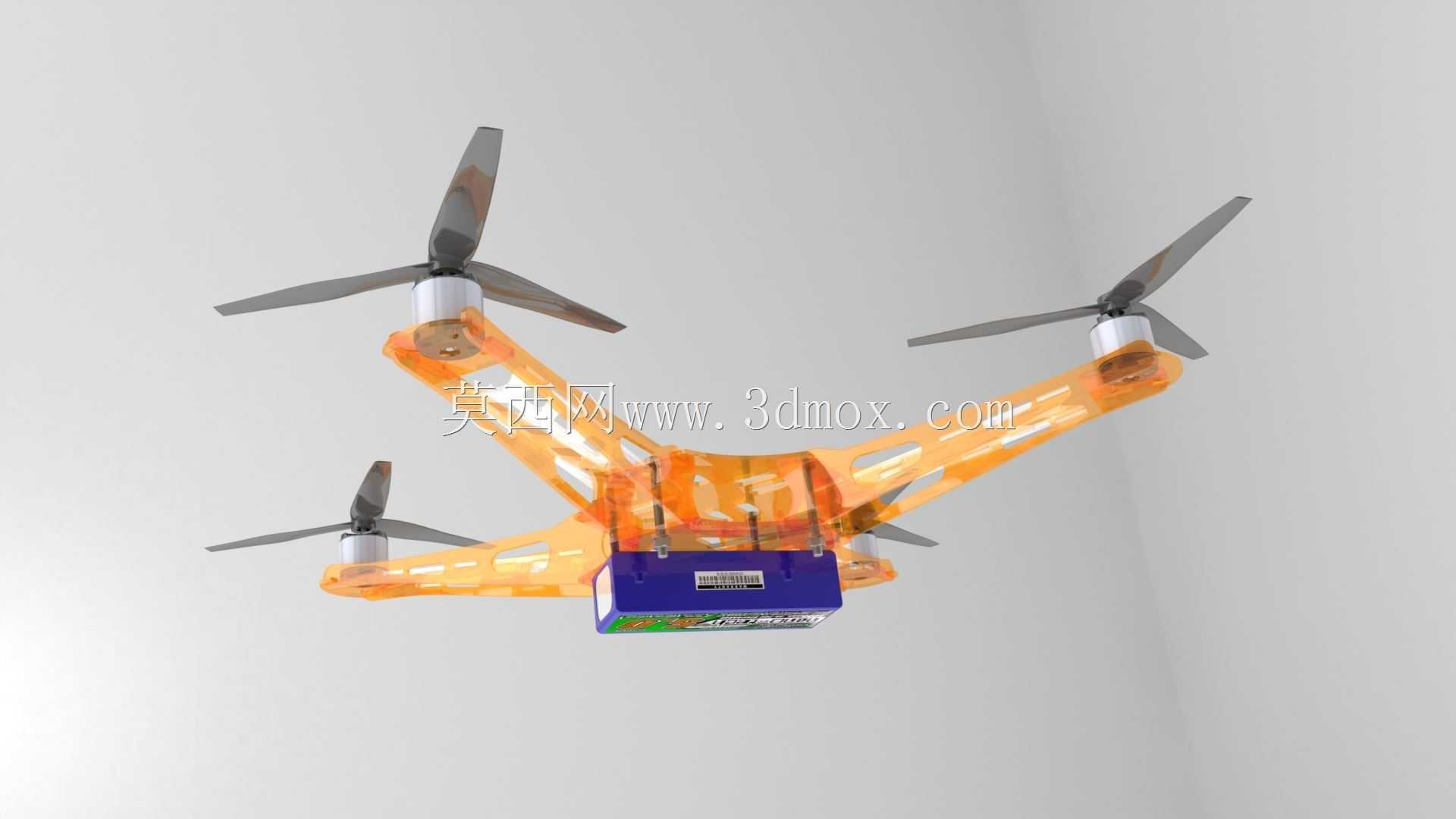

这款四旋翼机架的设计初衷，是面向入门级航拍、室内教学实训、小型载荷挂载这类对自重敏感的应用场景，全程围绕激光切割工艺的加工特性做结构适配，没有引入复杂的曲面成型或者多工序拼接需求，拿到切割好的板材就能快速完成组装，不需要额外定制异形连接件。从实际使用场景来看，这类机架既可以供高校无人机社团做二次开发，替换不同轴距的机臂适配不同尺寸的螺旋桨，也能给小型创客团队做验证机型使用，不需要开模就能快速迭代结构，单批次加工成本远低于注塑或者CNC一体加工的机架产品。结构设计上，中心板做了大面积的镂空处理，不是单纯为了视觉上的轻量化，而是在四个机臂的连接位置做了加强筋过渡，避免飞行过程中电机震动导致连接位出现应力断裂，四个机臂的安装孔位统一适配常规22系列无刷电机的安装间距，孔位公差控制在0.1mm以内，不需要二次扩孔就能直接固定电机，中心区域预留了飞控、电调、电池的安装空间，分层的安装柱位置刚好避开了走线槽，不会出现线材挤压飞控传感器导致的飞行姿态偏移问题。机臂和中心板采用插接加螺丝固定的方式，没有用胶水粘接，炸机之后如果单个机臂损坏，可以单独替换对应位置的切割件，不需要整体更换机架，日常维护的成本很低。整个机架的板材厚度适配常规的亚克力、椴木层板或者薄碳纤维板，激光切割时不需要调整切割路径的参数，不同材质只需要调整切割功率就能加工出合格的零件，安装边界上，机臂末端到中心的距离刚好适配8寸螺旋桨的转动半径，相邻两个螺旋桨的转动范围不会出现重叠，中心板的安装孔位兼容通用的30.5mm见方飞控安装标准，电池绑带的穿槽宽度适配20mm宽度的常规尼龙绑带，不管是2S还是3S的小型锂电池都能牢固固定，不会在飞行过程中出现电池滑移影响重心的问题。机架整体的自重控制在很低的水平，搭配同规格的动力套装，能留出更多的载荷余量给摄像头或者小型任务模块，不会因为机架自重过大导致续航时间被压缩。结构上没有多余的装饰性凸起，所有的边角都做了圆角处理，既避免激光切割后的锐边划伤操作人员，也能减少飞行过程中的风阻，中心板下方预留了摄像头安装的挂点，可以直接固定通用的微型航拍摄像头，不需要额外设计转接支架。
