RC迷你舵机伺服传动结构设计

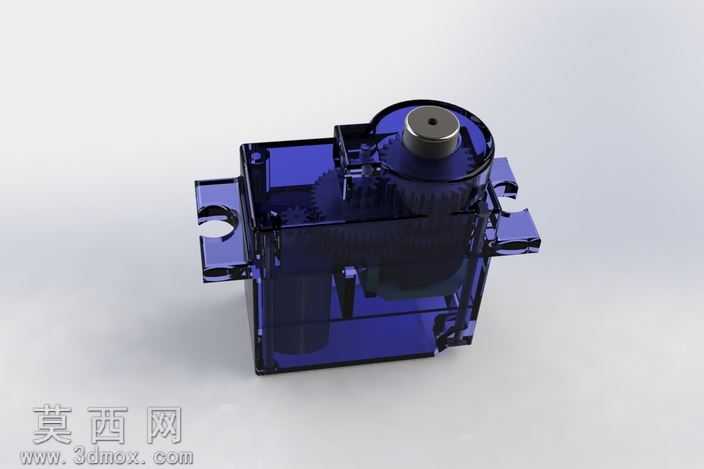

本作品为RC遥控场景使用的迷你伺服舵机三维建模成果，建模过程中严格遵循小型舵机的实际生产尺寸规范，对每一处结构细节都做了精准还原。建模阶段先从核心传动链路入手，先完成内部减速齿轮组的参数化绘制，每一级齿轮的模数、齿距、啮合间隙都经过反复校核，确保齿轮传动过程中无卡滞、传动比精准匹配迷你舵机的扭矩输出需求。随后完成输出轴的结构建模，输出轴采用金属嵌件的结构设计，轴端的安装定位孔、限位台阶都做了精细化处理，保证和外接摇臂的配合精度。外壳部分采用半透明深蓝色工程塑料的材质设定，建模时还原了外壳上的安装固定耳、定位卡扣、走线槽结构，上下壳的配合止口做了公差适配设计，确保虚拟装配时上下壳可以完美扣合，无错位缝隙。内部的驱动电机、电位器、控制电路板都按照实际元件的尺寸做了等比例建模，各元件的安装定位柱、走线空间都预留到位，完整还原了舵机内部的装配逻辑。渲染阶段采用哑光白背景配合柔和漫反射光照，半透明外壳材质调整了合适的透光率与折射率，既可以清晰展现外壳的轮廓质感，又能透过外壳隐约看到内部的齿轮传动结构，金属输出轴部分赋予了磨砂金属材质，还原真实金属件的细腻光泽，塑料齿轮部分采用深色哑光塑料材质，和外壳材质形成明确的层次区分。整个设计围绕RC模型的小空间安装需求做了结构优化，外壳两侧的安装耳预留了标准安装孔位，可直接适配多数RC模型的安装位，整体结构紧凑，传动路径清晰，既可以作为RC模型改装的结构参考，也可用于小型舵机的原理教学演示，帮助学习者直观理解伺服舵机的内部传动逻辑与装配关系，建模过程中对每一处配合间隙都做了合理设置，符合小型伺服产品的实际生产装配要求。
