卧式自行车三轮车靠背式操控手把设计

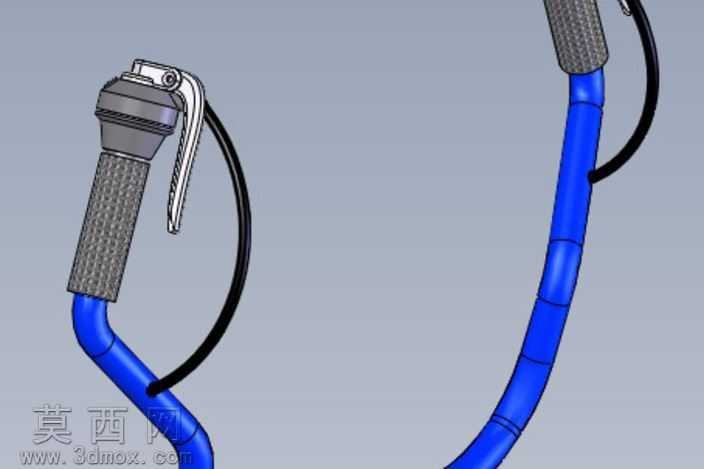

该靠背式手把为卧式自行车、三轮车适配的操控部件，采用三维参数化建模完成整体结构设计，建模过程中先以草绘轮廓勾勒手把的弯管走向，确定符合人体工学的握持角度与弯折弧度，再通过扫掠特征生成蓝色弯管主体，弯管分段做了等径过渡处理，保证管壁厚度均匀，兼顾结构强度与轻量化需求。手把握持区域做了防滑纹理建模，通过阵列凹凸纹理模拟橡胶握套的防滑结构，提升握持时的摩擦力，避免骑行操控过程中出现打滑问题。手把端部的操控扳机结构采用多实体建模完成，分别构建扳机的铰接基座、扳机体、复位挂点，还原扳机的转动铰接结构，配套的黑色复位挂绳采用柔性线缆建模方式，模拟自然垂落的弯曲形态，还原部件的实际装配关系。渲染阶段为不同部件分配对应材质：蓝色弯管部分赋予哑光硬质塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感；握持防滑区域赋予深色橡胶材质，添加细微的凹凸贴图增强纹理真实感；金属扳机部分赋予拉丝金属材质，调整反射参数还原金属构件的光泽质感；黑色挂绳赋予软质橡胶材质，调整柔度参数呈现线缆的自然垂坠效果。设计过程中充分考虑卧式骑行姿态的操控需求，手把的弯折角度适配骑行者仰卧姿态下的手臂自然伸展角度，靠背式的延伸结构可在骑行时为手臂提供额外支撑，降低长时间骑行的手臂疲劳感；扳机结构的位置设置在握持时手指可自然触碰的区域，保证操控的便捷性，各部件的装配间隙做了合理预留，确保实际生产装配时各活动部件可顺畅运作，不会出现干涉卡顿问题。整体模型结构完整，细节还原度高，可直接用于产品结构验证、渲染展示以及后续的工程图导出生产。
