自行车山地车V形刹车制动装置

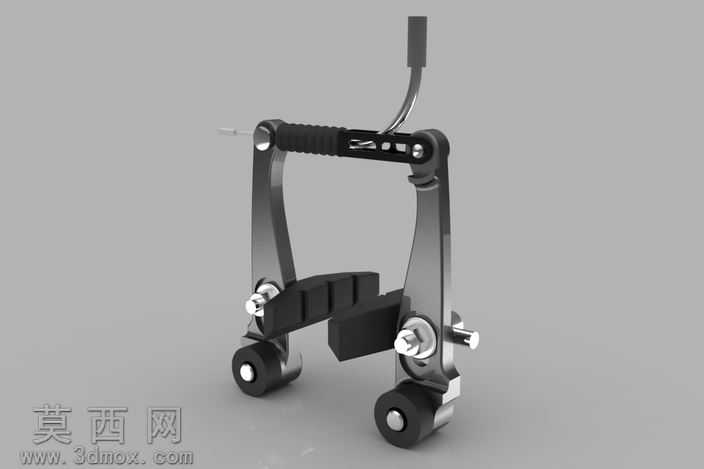

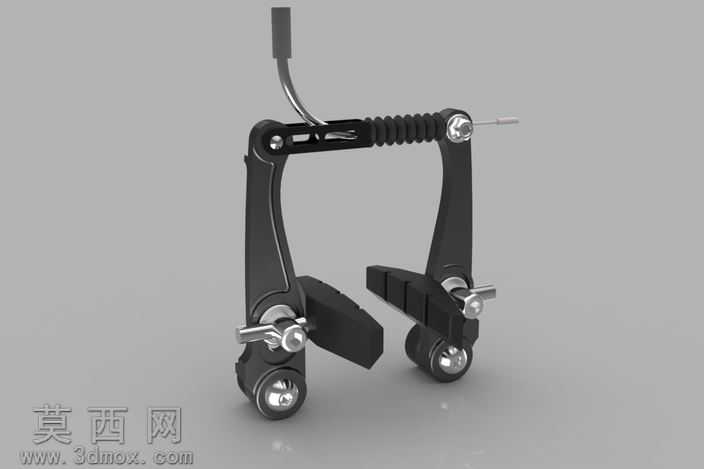

本模型为自行车及山地车配套使用的V形制动闸结构，整体采用三维建模软件完成全参数化设计，建模过程严格遵循实体建模逻辑，对每一处装配结构都做了精准的尺寸约束，确保各部件之间的装配关系完全符合实际机械装配要求，不存在干涉错位问题。模型在渲染阶段采用了贴近实物的材质分配方案，主体闸臂使用哑光黑色工程塑料材质，还原了车用耐磨塑料的磨砂质感，金属连接件、调节螺栓、转轴部位则赋予抛光金属材质，清晰呈现金属部件的光泽与机加工质感，复位弹簧部分做了螺旋纹理的细节还原，刹车胶块部分使用高摩擦系数的橡胶材质表现，刹车拉线采用金属编织线加外层护套的材质区分，整体渲染效果真实细腻，能够直观展现V形闸的成品外观。结构设计上，该V形闸采用对称式双闸臂布局，两个闸臂通过底部转轴固定在自行车前叉或后叉的安装座上，闸臂中部设置复位弹簧结构，在刹车松开状态下可自动带动闸臂回弹，使刹车胶块脱离车圈避免摩擦损耗；闸臂上端连接刹车拉线，拉线拉动时两侧闸臂同步绕转轴转动，带动前端的刹车胶块夹紧车圈实现制动，闸臂上还设置了多组调节螺栓，可用于调整刹车胶块的角度、间距以及拉线松紧度，适配不同轮径、不同车圈宽度的自行车使用，同时预留了微调结构，方便日常使用中的刹车调校。设计过程中充分考虑了V形闸的实际使用场景，对易磨损的刹车胶块做了快拆结构设计，方便后期更换损耗件，所有转轴部位都预留了润滑间隙，保证刹车动作的顺滑无卡顿，整体结构紧凑，制动臂的力臂长度经过合理优化，只需较小的拉线拉力即可获得足够的刹车制动力，兼顾了制动性能与操作手感，完整还原了民用V形刹车的全部结构细节，可用于自行车配件设计参考、制动结构原理演示以及相关改装方案的验证。
