集成于自行车座杆的隐藏式电池包结构设计

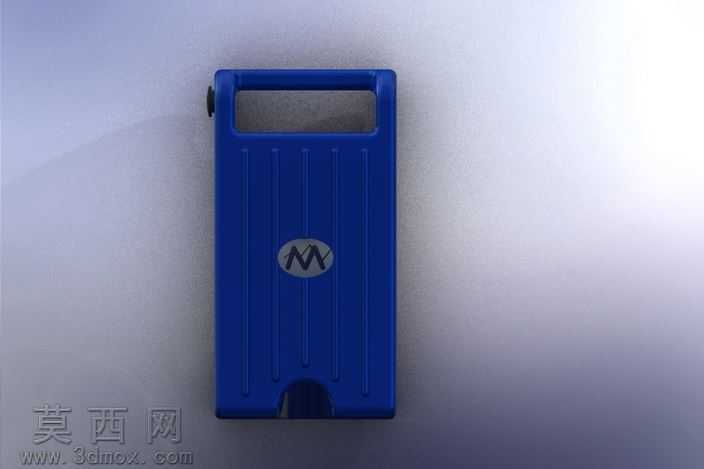

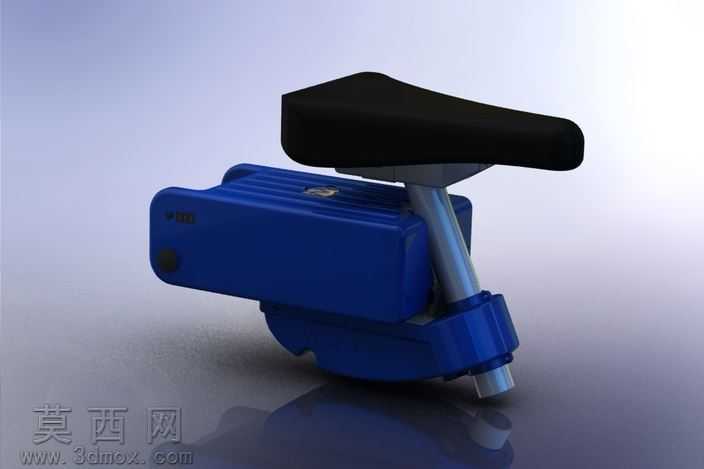

本作品为适配电动助力自行车的座杆集成式电池包三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先基于常规自行车座管的标准管径尺寸，确定电池包外壳的包裹边界，将电池仓主体与座杆夹持结构做一体化整合设计，避免额外加装电池带来的车身突兀感。建模过程中优先完成内部电芯排布的空间规划，按照18650电芯的常规尺寸预留堆叠仓位，同时预留出BMS保护板的安装槽位、充电接口的内嵌位置以及电源输出的走线通道，所有安装位均做定位凸台与卡扣结构设计，减少后期装配的紧固件使用。外壳部分做曲面顺滑过渡处理，在与座弓连接的位置做加强筋结构建模，保证座垫承重时的结构强度，避免电池仓受挤压变形。渲染阶段采用哑光工程塑料材质赋予蓝色外壳主体，模拟玻纤增强尼龙的磨砂质感，金属座杆部分采用拉丝铝合金材质参数，调整反射粗糙度还原金属件的细腻光泽，黑色座垫部分采用哑光软质橡胶材质，添加细微的皮革纹理提升真实感，场景搭建采用柔光渐变背景，添加地面反射效果突出产品的整体轮廓。结构设计上充分考虑骑行场景的使用需求，电池包与座杆的夹持结构做快拆式卡扣设计，方便用户取出电池充电，外壳接缝处做防水胶条的安装槽位建模，满足日常骑行的防雨防尘要求，底部出线位置做橡胶护套结构，避免走线反复弯折出现破损。整体设计思路围绕不改变自行车原有外观的核心需求，将储能部件完全隐藏在座垫下方位置，既保留传统自行车的简洁外观，又能为电动助力系统提供充足的电力支撑，所有配合尺寸均按照通用自行车配件的公差标准做参数设定，可直接对接后续的开模生产流程，各部件之间的装配关系做干涉检查验证，确保组装过程无结构冲突，转动、插拔等活动结构均预留合理的活动间隙，满足实际使用的操作需求。
