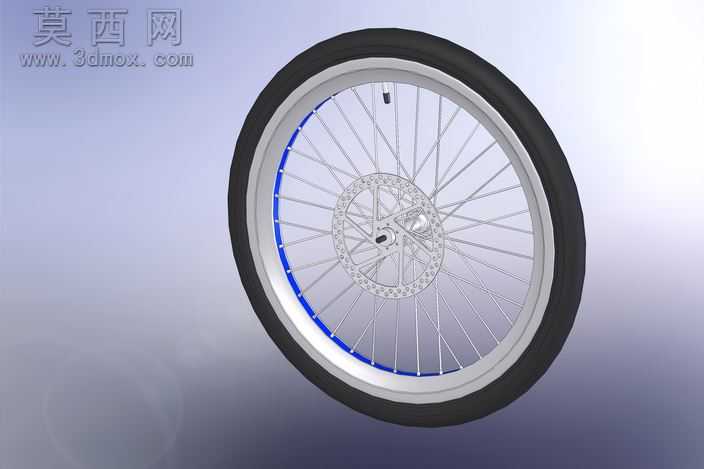

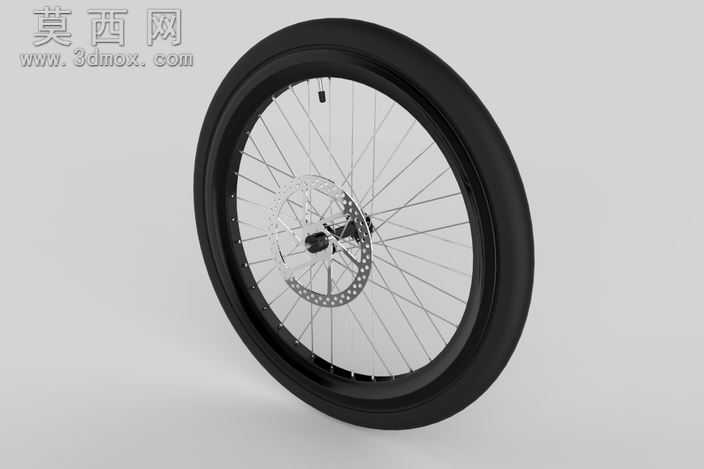

带碟刹结构的自行车车轮SolidWorks建模

本模型为1:1等比例还原的山地自行车前轮轮组三维建模作品，整体建模过程严格遵循真实自行车轮的生产装配逻辑，在SolidWorks平台中完成全参数化搭建，可直接用于结构教学、改装设计参考或相关产品的研发验证。建模初期先完成核心部件花鼓的结构绘制，针对山地车常用的培林式花鼓结构做了精细化还原，准确呈现了花鼓中空轴腔、轴承安装位、碟刹座法兰以及辐条挂点的结构特征，所有安装位的尺寸公差均参考民用山地车的通用行业标准设定，保证结构逻辑符合真实产品的装配要求。轮圈部分采用双层铝合金刀圈的结构设计，准确还原了圈体的截面弧度、辐条孔位分布、胎边卡槽的细节特征，圈壁厚度做了符合真实产品的轻量化设定，同时在圈体外侧预留了轮胎安装的配合间隙，保证装配逻辑的合理性。辐条采用等径钢丝辐条的建模方案，通过圆周阵列配合角度约束完成全部辐条的排布，准确还原了真实轮组的辐条交叉编法，每根辐条的张力走向、与花鼓和轮圈的连接角度都和实物保持一致，同时还原了辐条端部的条帽结构，细节还原度较高。轮胎部分还原了山地车外胎的橡胶材质特征，胎面的防滑齿纹、胎侧的弧度都做了对应刻画，胎唇与轮圈卡槽的配合结构完全符合真实装配关系。刹车系统部分搭载了六钉式碟刹盘，准确还原了碟盘的通风镂空结构、散热纹路以及安装孔位，碟盘与花鼓碟刹座的配合尺寸完全适配通用山地车规格。模型完成后在软件内完成了全结构干涉检查，所有部件之间不存在装配冲突，同时对金属部件赋予了铝合金阳极氧化、不锈钢抛光的材质属性，橡胶轮胎赋予了哑光黑色橡胶材质，渲染后可清晰呈现轮组的金属质感与橡胶部件的哑光质感，整体结构完整，细节丰富，对于自行车轮组结构学习、改装方案验证都具备较高的参考价值。
