航空用轻量化铰接承重连接支架结构

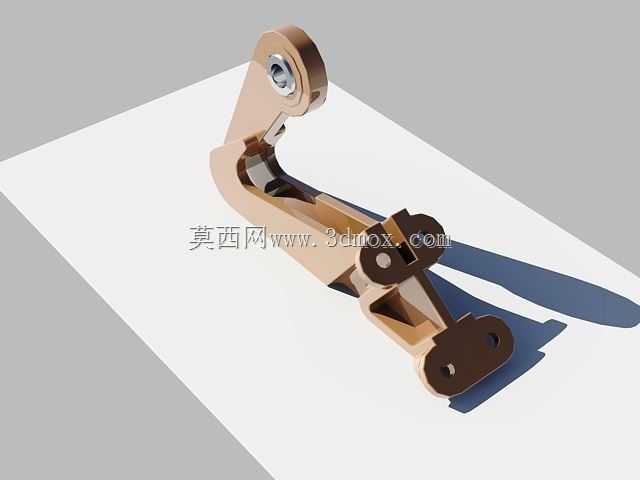

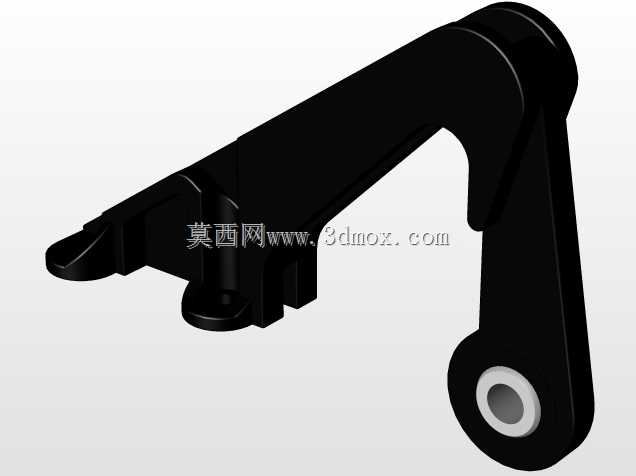

该铰接承重支架主要应用于航空机载设备的快拆连接场景，承担机载附属构件与主承力结构之间的载荷传递功能，日常工况下需要承受交变振动载荷与瞬时冲击载荷，同时要满足机载部件严苛的重量控制要求，避免多余重量挤占飞行器有效载荷空间。从结构功能来看，支架一端采用双安装孔位的法兰式固定端，孔位间距经过匹配安装面的螺栓排布设计，安装时可通过标准紧固件直接贴合主结构安装面，保证连接刚性，避免长期振动下出现连接松动；另一端采用带衬套的铰接孔设计，孔内预装耐磨金属衬套，可与配套连接销形成转动副，允许被连接构件在限定角度范围内小幅摆动，抵消飞行过程中不同构件形变带来的装配应力，避免硬连接造成的应力集中断裂。设计过程中优先采用拓扑优化思路，在保证整体结构强度与刚度的前提下，对非承力区域做了挖空减重处理，主体承力路径沿支架斜向主臂分布，主臂截面采用带加强筋的槽型结构，相比实心结构减重幅度超过40%，同时在弯折应力集中区域增设了三角加强筋，分散弯折载荷，避免应力峰值超过材料许用应力。安装边界方面，固定端两个安装孔的同轴度、铰接孔与安装面的平行度都设置了严格的形位公差要求，安装时需要保证铰接孔轴线与配套构件的转动轴线完全重合，避免出现卡滞或额外磨损；支架整体外轮廓无尖锐棱角，所有棱边都做了倒圆角处理，既可以减少应力集中点，也能避免安装过程中划伤操作人员或周边线缆管路。实际使用中，该支架的铰接部位需要定期补充润滑脂，减少衬套与连接销之间的磨损，延长构件使用寿命，固定端螺栓需要按照规定扭矩拧紧，并加装防松垫片，应对高频振动工况下的防松需求。
