飞机检修用带吊臂移动作业平台结构

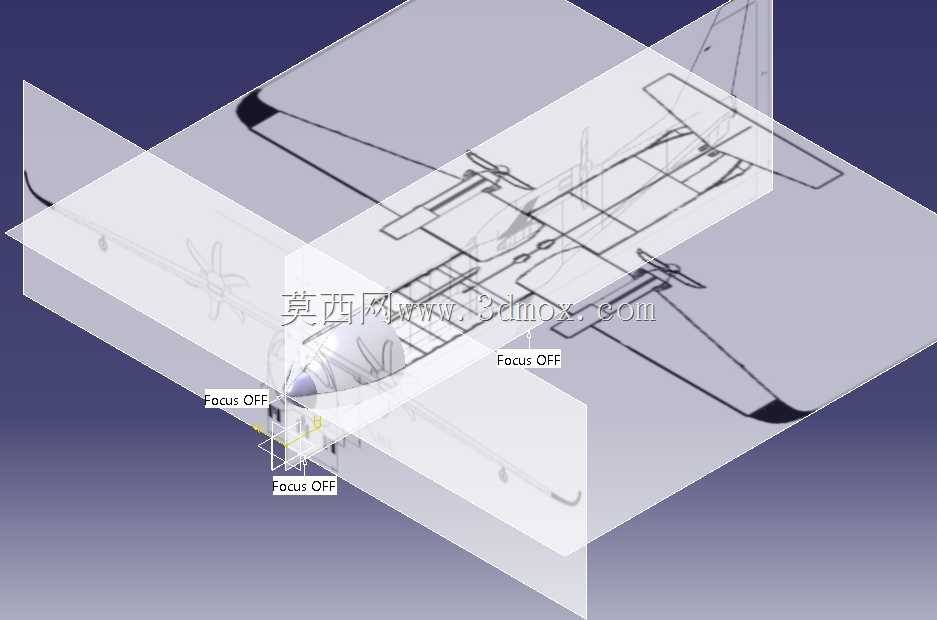

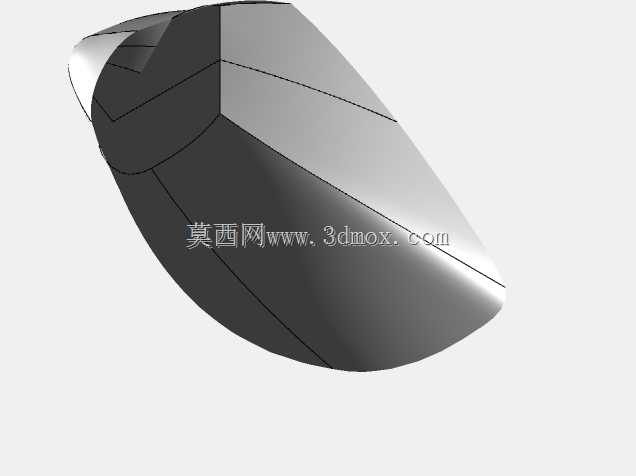

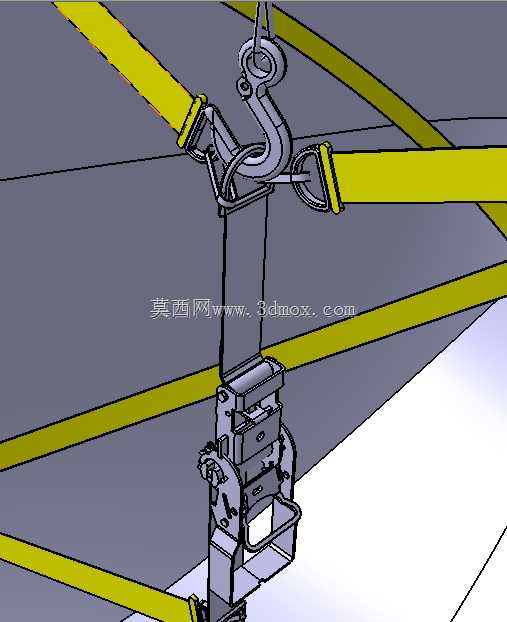

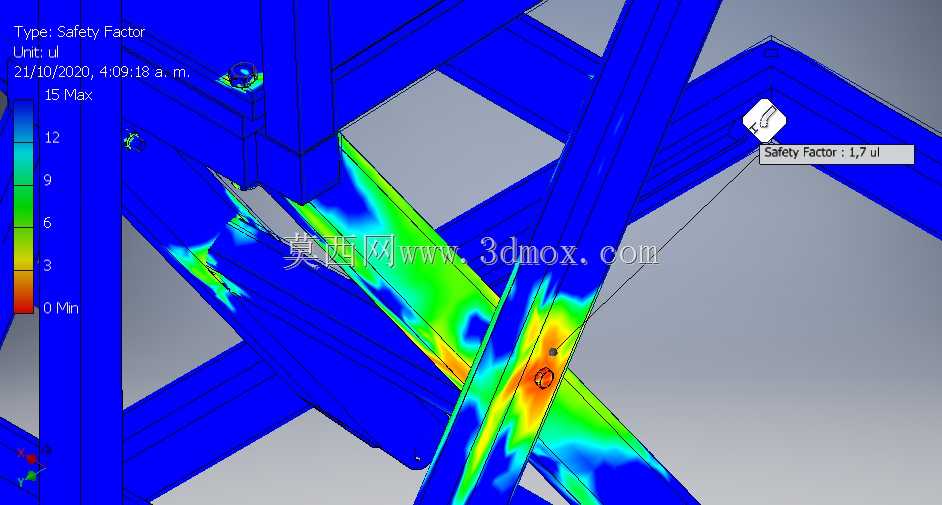

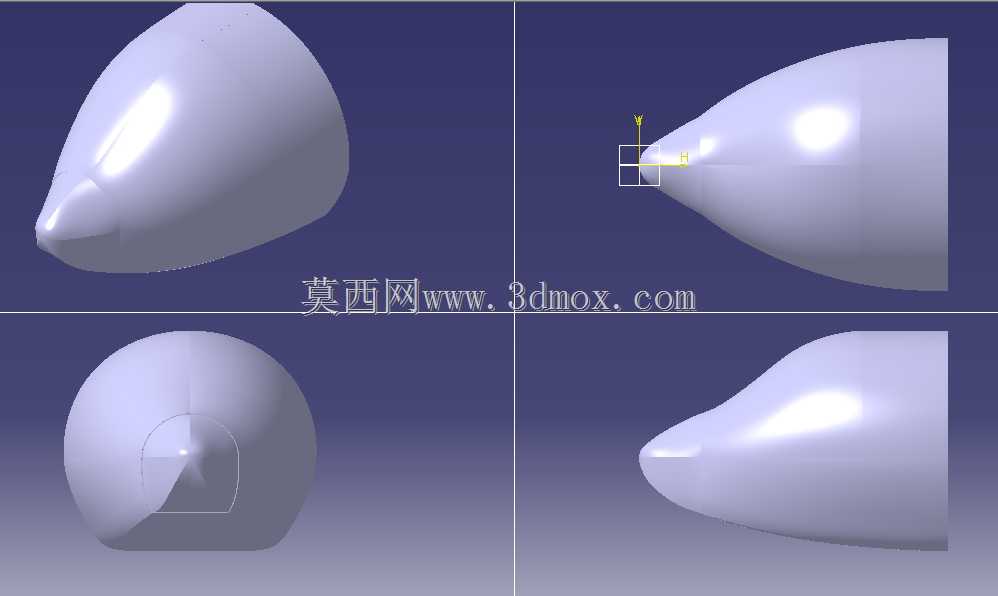

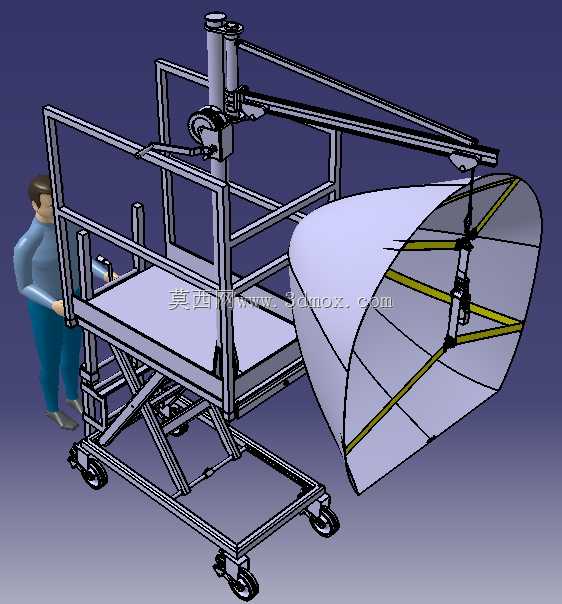

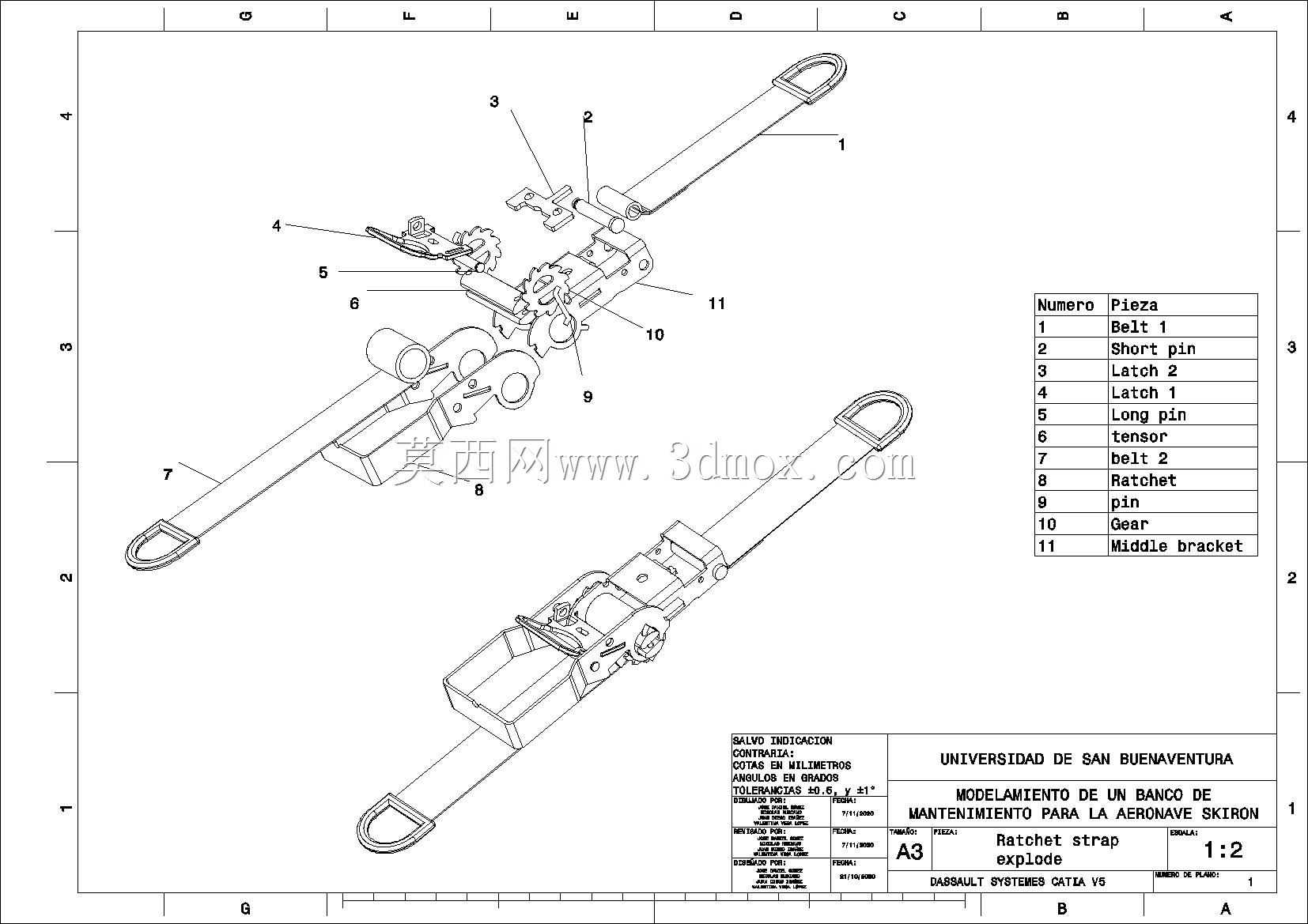

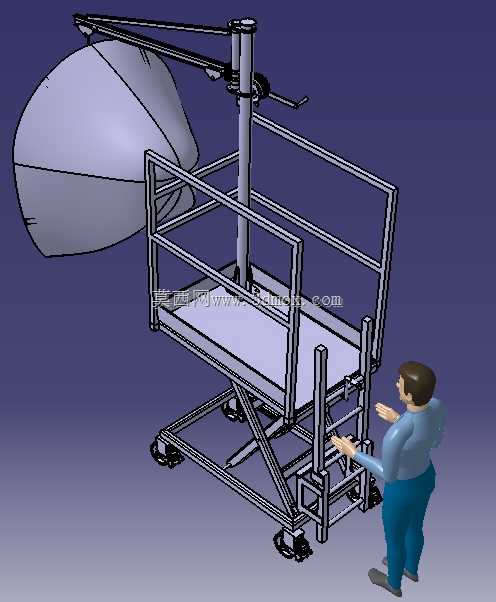

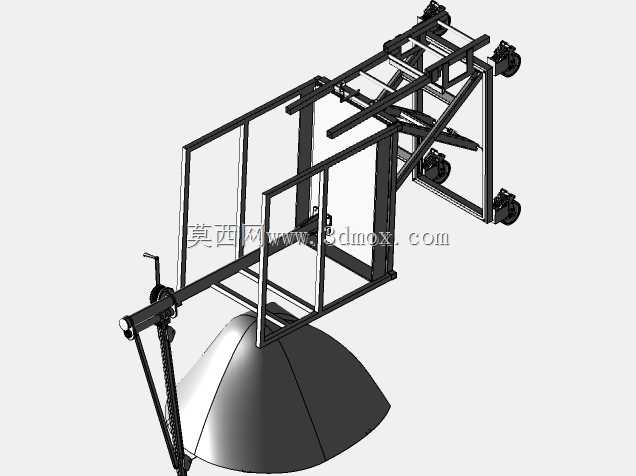

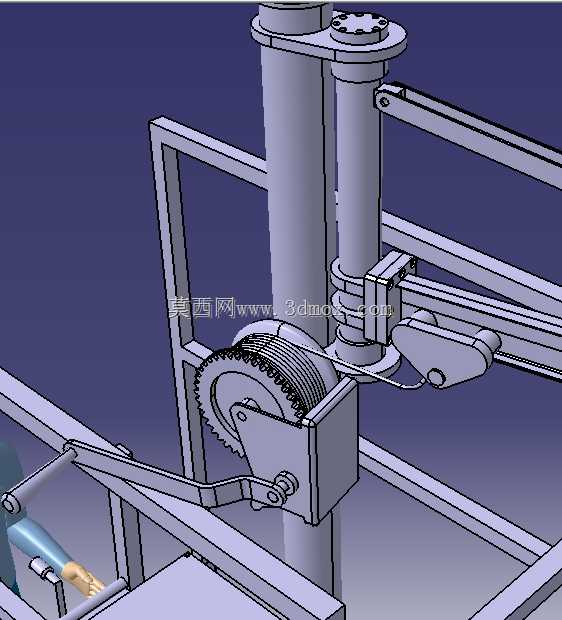

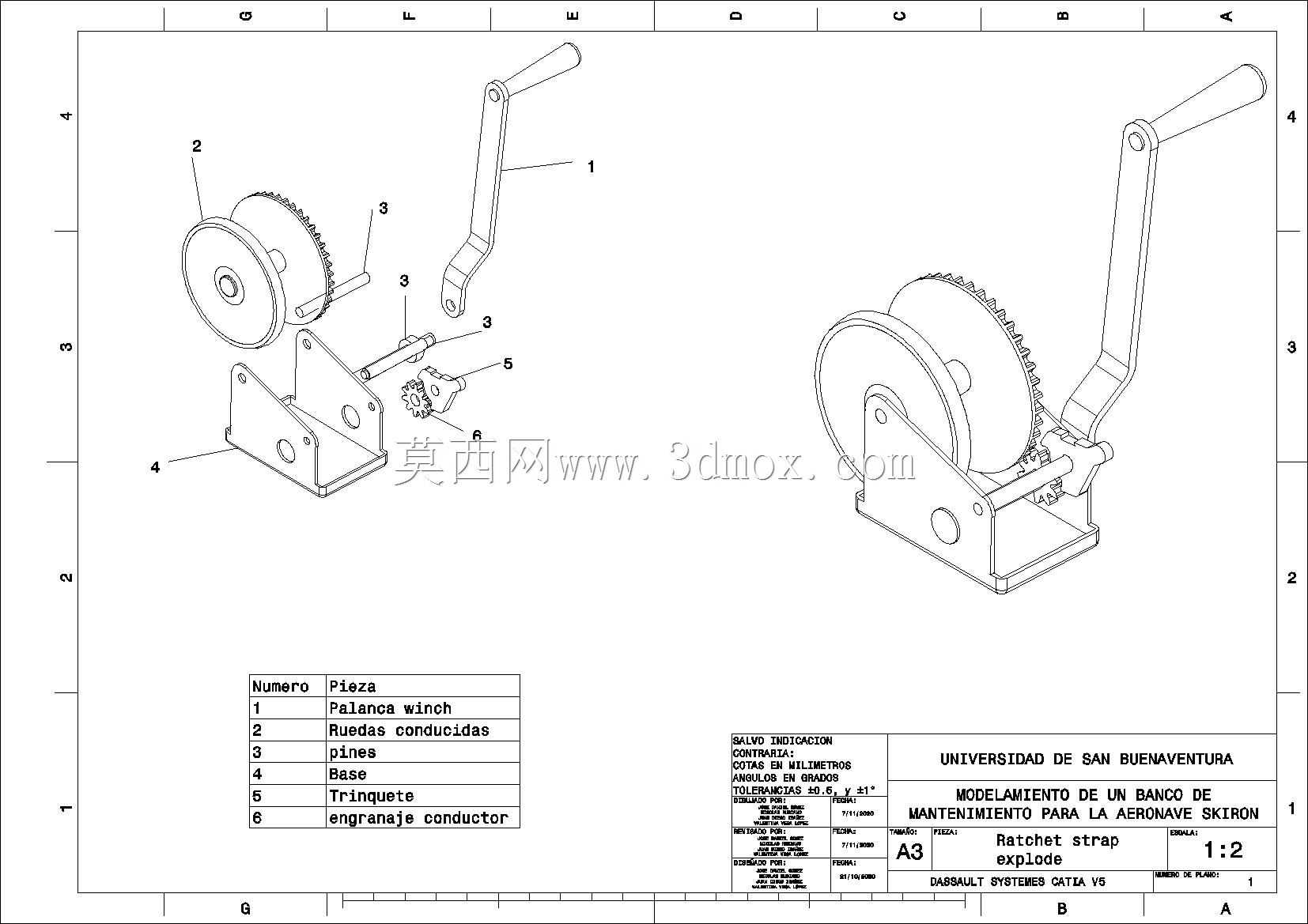

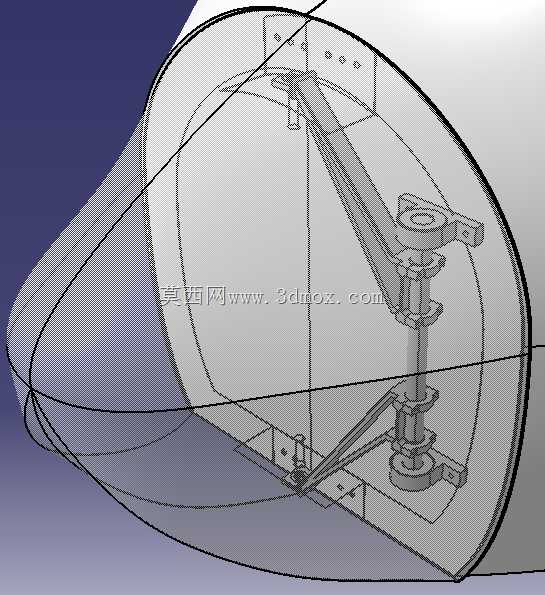

该设备面向民航通航领域飞机外场定检、部附件拆装维护场景设计，核心解决飞机机头雷达罩等高位曲面部件检修时的作业站位、部件承托、人员操作安全问题，替代传统梯架搭配临时吊具的零散作业模式，适配停机坪、机库内多场地转场作业需求。设备底部采用带刹车的万向脚轮布局，整体框架采用型钢焊接成型，作业平台净空尺寸满足两名操作人员同时站位操作，平台四周设置1.1米高防护栏，预留工具挂装点位，避免检修工具高空坠落。核心升降功能采用剪式升降机构，通过主杆搭配双连杆的无端头螺钉传动实现作业台面高度调节，主杆侧方设置低摩擦导向杆，允许作业台沿Y轴做小范围位移调整；设备集成两级梯道结构，下部固定梯道连接地面与基座层，上部随动梯道跟随升降台同步动作，无需额外搭接梯具即可完成不同高度作业面的人员通行，基座层设置储物格可放置常用检修耗材与紧固件。考虑到雷达罩等部件拆装时的吊装需求，设备在平台侧方集成臂式起重系统，摒弃传统液压吊臂的复杂管路设计，采用绞车机构实现吊重动作：驱动轴通过杠杆直驱小齿轮，带动从动轴上的卷筒收放吊索，吊索末端通过吊臂起重机工字杆下部的两个支架引导，精准对准飞机雷达罩的安装点位；针对雷达罩拆装时的线缆、皮托管等附属件防护，起重端设置双皮带棘轮张紧结构，第一组皮带连接吊具与吊臂主体，穿过两块天线罩限位板避免部件吊装时晃动磕碰，第二组皮带兜住雷达罩下部的额外连接点，保证曲面部件吊装时受力均匀，不会出现局部形变。设计过程中重点核算了剪臂的受力载荷与吊臂的倾覆力矩，在设备底部基座设置可伸缩支撑脚，吊装作业时可伸出支撑脚增大接地面积，抵消吊重带来的倾覆风险；整体作业高度覆盖飞机机头雷达罩从地面拆装到高位安装的全行程范围，移动时可将吊臂收回、升降台降至最低高度，整体外廓尺寸满足机库通道、停机坪滑行道的通行宽度要求，无需拆解即可完成不同机位之间的转场，作业时无需额外外接电源或液压源，纯机械传动结构降低了外场维护的故障率，适配航空维修场景下高可靠性、快速部署的使用要求。
