卧式加工中心用盖类零件多工位装夹治具

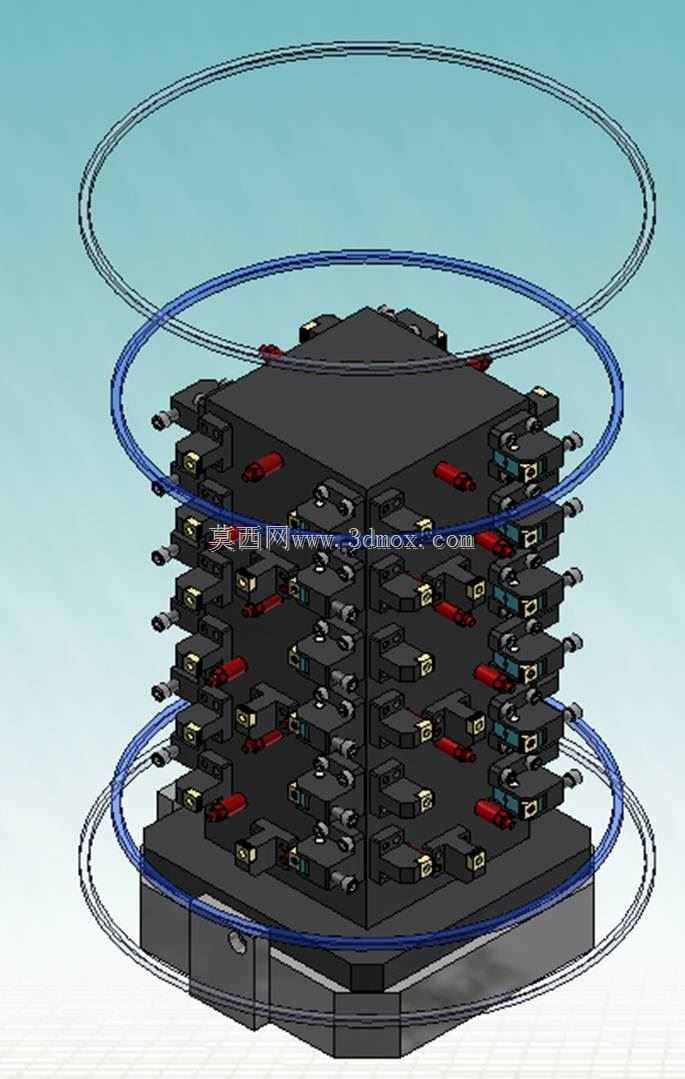

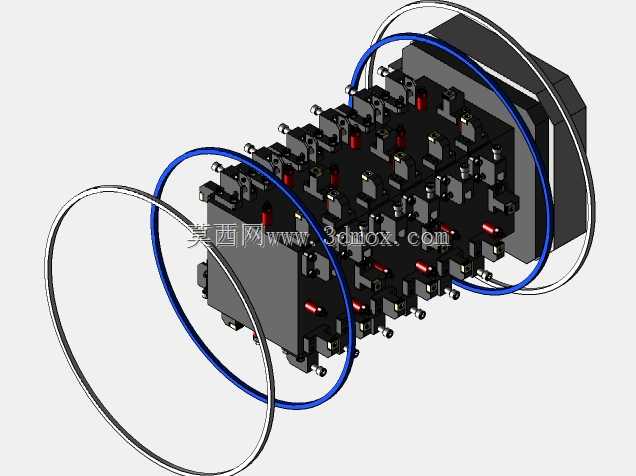

这套多工位装夹治具专为卧式加工中心的盖类零件工序加工设计，适配盖类零件第二工序的铣削、钻孔、镗孔等复合加工场景，在批量零件加工产线中，可单次装夹完成多件工件的全序加工，大幅压缩卧式加工中心的换件停机时间，提升设备实际稼动率。治具采用塔型层叠式布局结构，整体为方正的多层塔式基座，每层沿四向均匀布置装夹点位，可同时装夹数十件盖类工件，充分利用卧式加工中心工作台的回转行程空间，配合机床双工作台交换功能，可实现加工与装夹的并行作业，完全适配中小尺寸盖类零件的批量精密加工需求。设计阶段优先考虑装夹刚性与操作便捷性的平衡，基座采用高刚性铸铁材质加工，底部设置与卧式加工中心工作台匹配的定位键槽与锁紧螺栓孔，安装时可快速完成治具与机床台面的定位找正，重复定位精度可控制在0.02mm以内，无需每次上机重复打表找正。每层装夹单元采用模块化设计，夹具体、定位块、压紧元件均可单独拆卸更换，针对不同尺寸规格的同系列盖类零件，仅需更换对应定位与压紧模块即可快速切换生产，无需重新制作整套治具，有效压缩产线换型的准备周期。装夹点位的布局经过切削受力仿真验证，每个工件的压紧点均避开刀具加工路径，同时保证压紧力方向指向定位基准面，避免加工过程中工件出现振颤、位移问题，针对盖类零件薄壁易变形的特点，压紧元件采用浮动压头结构，可自适应工件毛坯的平面度误差，避免装夹力过大导致工件变形，保障加工后的尺寸精度与形位公差符合图纸要求。治具每层之间预留足够的排屑与刀具避让空间，加工过程中产生的铁屑可沿层间间隙滑落至机床排屑器，不会在治具表面堆积影响装夹精度，同时冷却切削液可顺利冲刷到每个加工点位，带走切削热量，延长刀具使用寿命。气路或油路走线沿基座内部的预设通道布置，外部无裸露管线，避免加工过程中铁屑、切削液对管线造成磨损，也不会干扰刀具的运动路径。整套治具的外形尺寸适配常规中小型卧式加工中心的工作台行程，安装后不会超出机床的运动边界，配合工作台的360度回转功能，可一次性完成所有装夹工件四个侧面的加工内容，无需中途二次调整工件装夹状态，有效减少人为操作带来的装夹误差，稳定保障批量零件的加工一致性。在实际生产应用中，这类多工位塔型治具相比传统的单件装夹夹具，可将单批次零件的加工效率提升3倍以上，同时降低操作人员的劳动强度，操作人员仅需在工作台外侧完成工件的装卸即可，无需深入机床内部操作，作业安全性也得到相应提升。
