轻量化拓扑优化四旋翼无人机承载机架

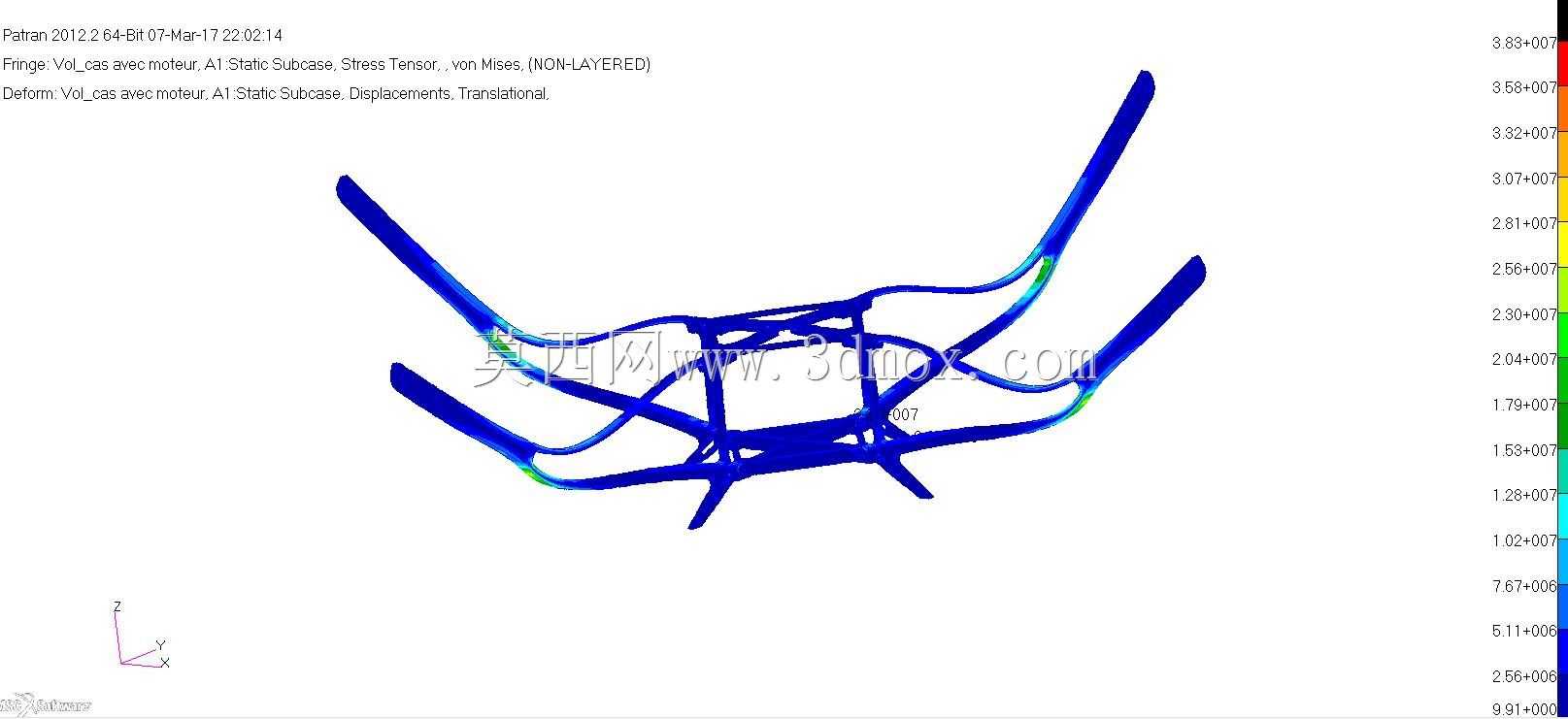

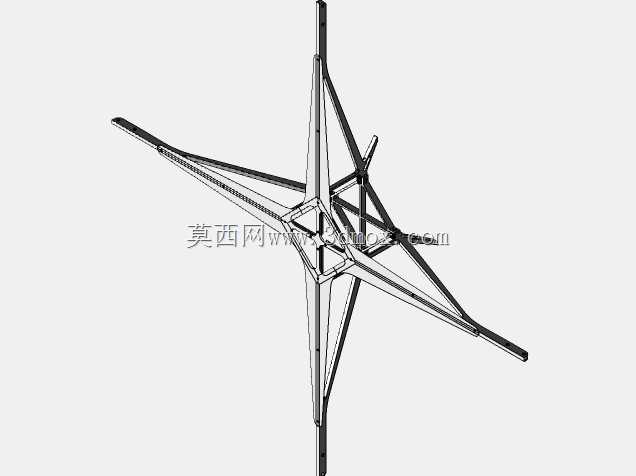

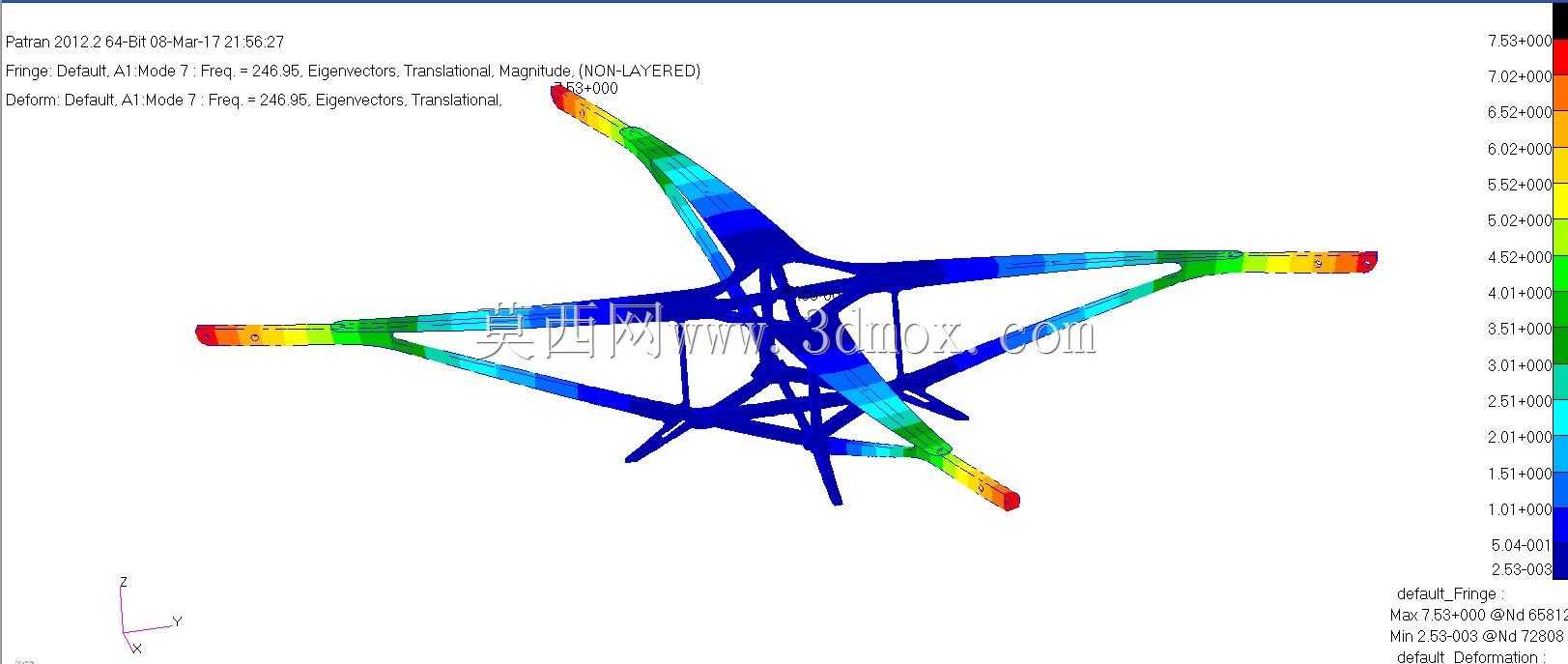

这款四旋翼机架是针对小载重多旋翼飞行平台做的拓扑优化承载结构，核心面向户外巡检、轻量载荷航拍、小型作业投放这类对自重敏感的飞行场景，解决常规注塑机架刚度冗余不足、金属机架自重过大拉低续航的痛点。从结构设计逻辑来看，整个机架的传力路径完全围绕2kg级额定载荷做应力导向排布，四个机臂末端的电机安装位作为主要动载荷输入点，中心舱段作为电池、飞控、载荷的集中承载区，所有的筋条走向都顺着静力学仿真的主应力迹线延伸，没有多余的冗余材料，在保证结构刚度的前提下把自重压到了147g，比同载荷等级的常规碳板拼接机架轻近30%。材料选用铝5754做激光切割成型，相比碳纤维板材，该材料的抗冲击韧性更好，日常作业中发生轻微擦碰、坠机时不会出现碳板那种瞬间脆裂的问题，后期维护成本更低，加工门槛也更低，小批量试制阶段不需要开模，直接通过激光切割下料再做简单弯折铆接就能完成装配。安装边界上，四个机臂的电机安装孔位适配常规22系列外转子无刷电机，孔距匹配行业通用的19mm、25mm两种安装规格，中心舱预留了标准30.5mm见方的飞控安装孔位，电池仓的绑带槽位兼容2S到4S规格的锂聚合物电池，舱内预留的走线槽可以把电调、信号线全部内嵌在结构筋条的空隙里，避免飞行过程中线材外露产生风阻或者被螺旋桨剐蹭。从动力学校核的角度，整个机架的一阶固有频率避开了电机常用转速段的激振频率，电机最高转速到12000r/min时不会和机架产生共振，机臂末端的形变量控制在0.3mm以内，不会因为飞行中机臂震颤影响飞控的姿态解算精度，也能避免航拍画面出现果冻效应。结构上还做了起落架一体化的集成设计，下方的支腿直接从主承力筋条延伸出来，不需要额外加装起落架配件，支腿的弧度做了卸力设计，降落时的冲击载荷可以顺着筋条分散到整个机架，不会在起落架和机臂的连接位置产生应力集中。整个机架的安全系数针对2kg额定载荷做到了2以上，即使在单电机出力异常、突风载荷叠加的极端工况下，也不会出现结构断裂的问题，同时因为没有多余的非承力结构，整机的迎风面积比同尺寸的板状机架小15%左右，相同电池配置下能提升8%左右的续航时间，非常适合对飞行时长、载荷重量有严格要求的作业类四旋翼平台使用。
