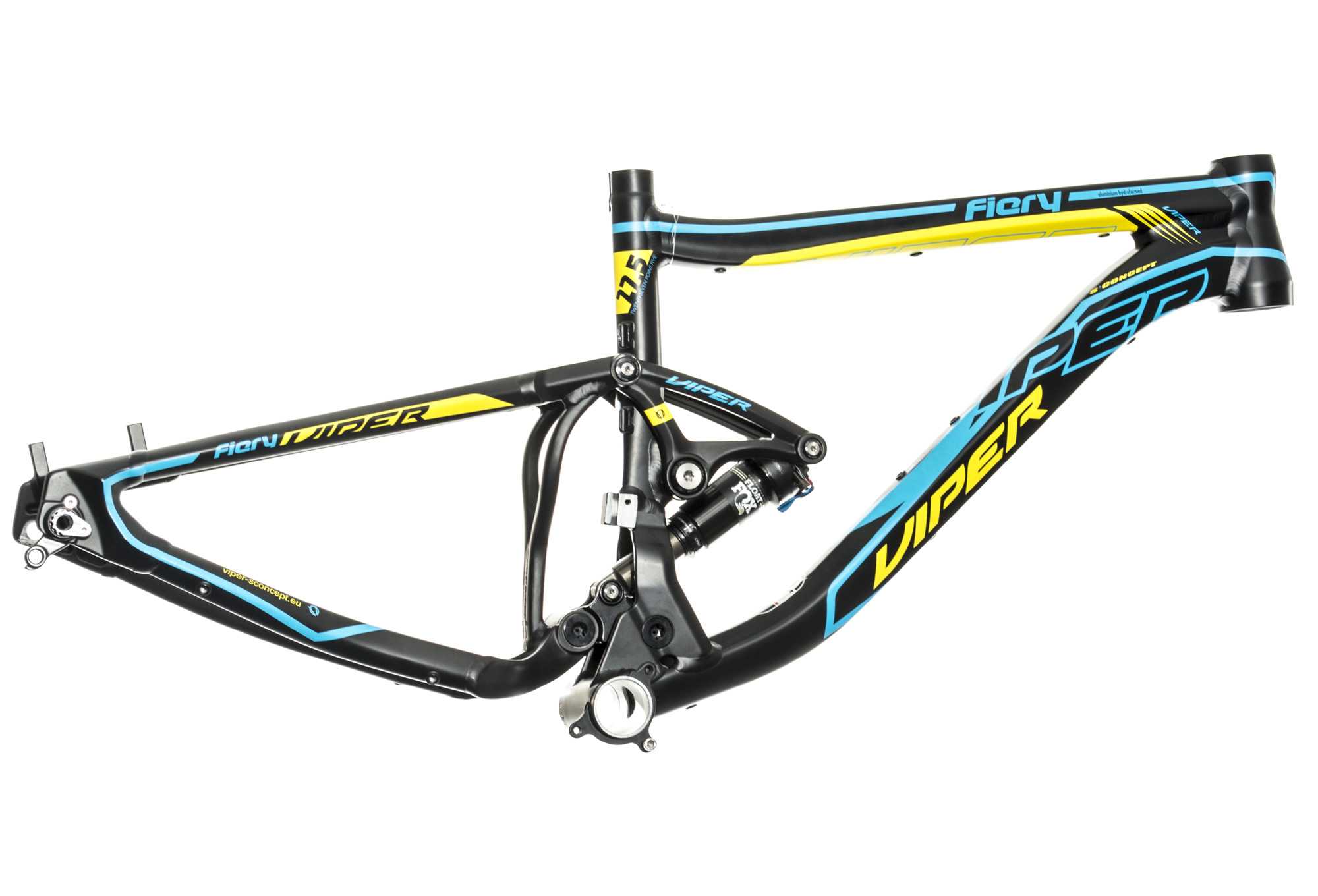

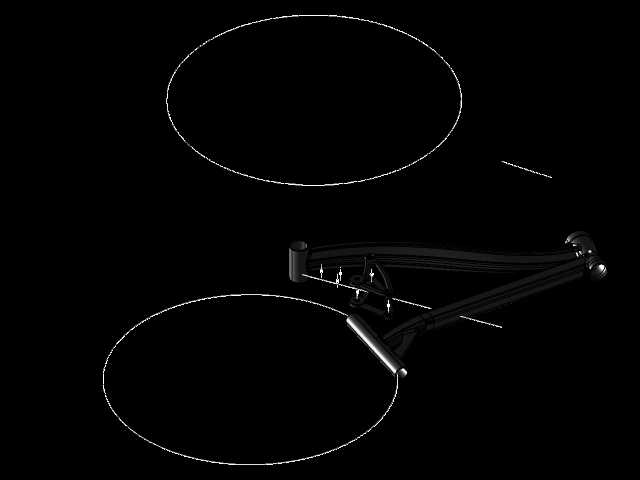

山地自行车避震车架结构设计方案

　　本次呈现的山地自行车结构设计，核心围绕越野骑行场景的实际使用需求搭建，针对非铺装路面骑行时的颠簸冲击、操控稳定性需求做了针对性的结构适配。从实际使用场景来看，这类结构主要面向林道穿越、中度越野骑行场景，能够在连续颠簸路面、落差冲击下维持车架的结构刚性，同时通过避震结构吸收路面传递的冲击力，降低骑行者的体力消耗，提升长距离越野骑行的操控精度。

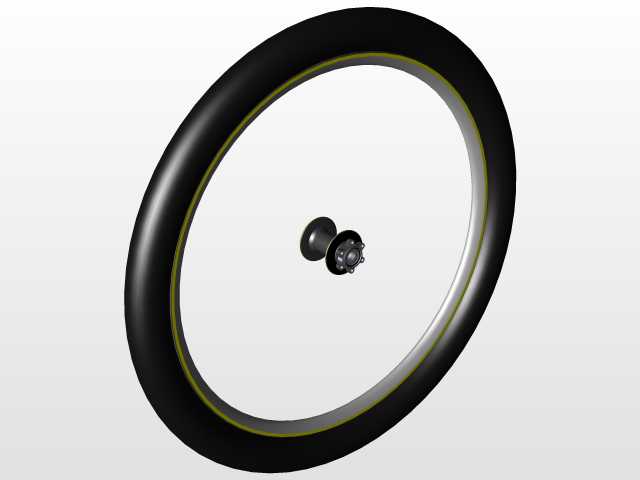

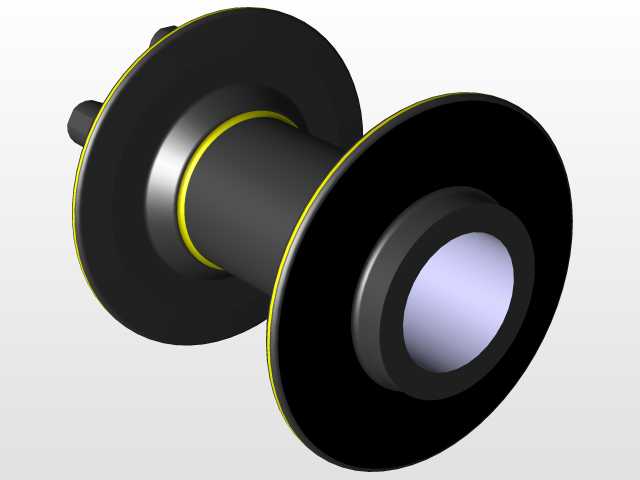

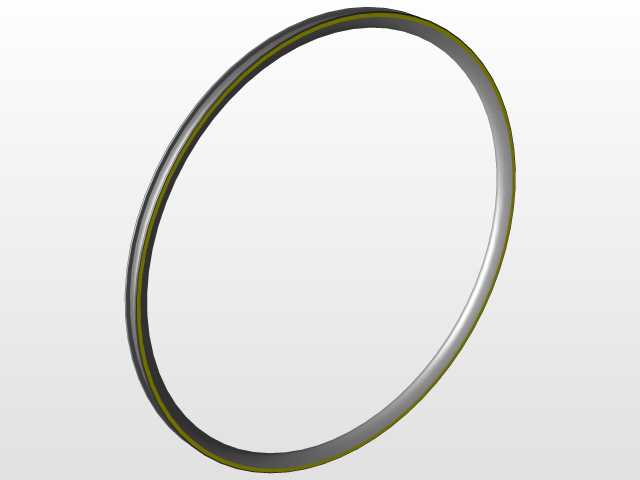

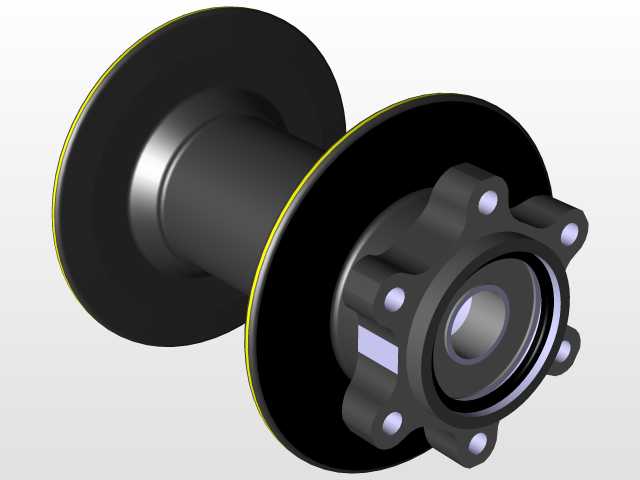

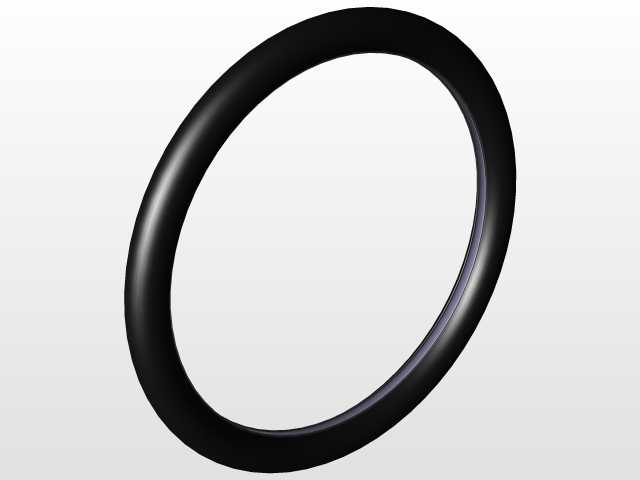

　　设计过程中首先明确了轮组的安装边界，适配27.5英寸规格的山地车轮组，轮圈安装位的同轴度公差控制在常规山地车的通用标准范围内，轮组安装开档尺寸符合主流山地车花鼓的装配要求，无需额外改装即可适配市售同规格成品轮组。车架的尺寸适配XL码骑行需求，对应立管长度55厘米左右的适配范围，能够满足身高180-190厘米区间骑行者的骑姿设定，立管角度、头管角度均参考成熟林道山地车的几何参数做了匹配，保证爬坡时的重心分布合理，下坡时的车头操控稳定性足够。

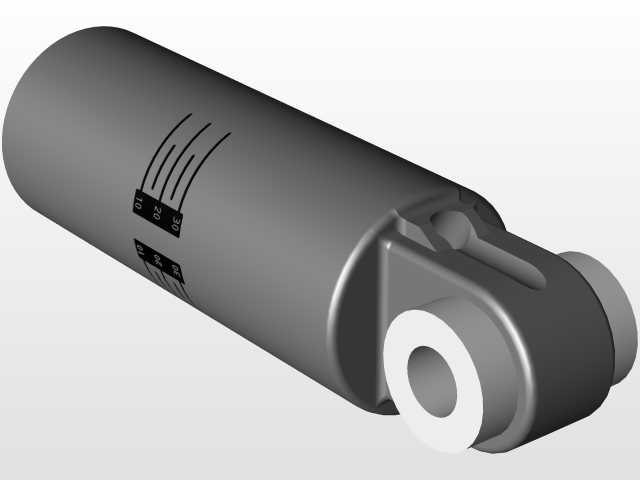

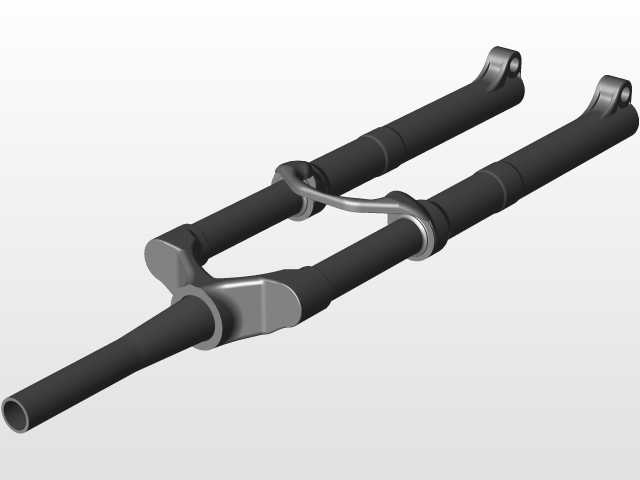

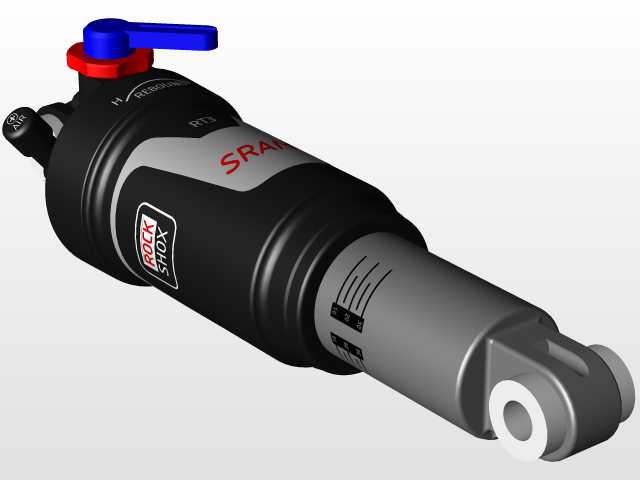

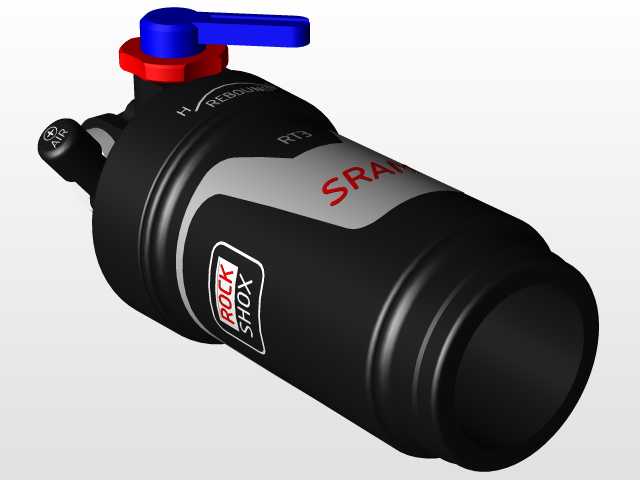

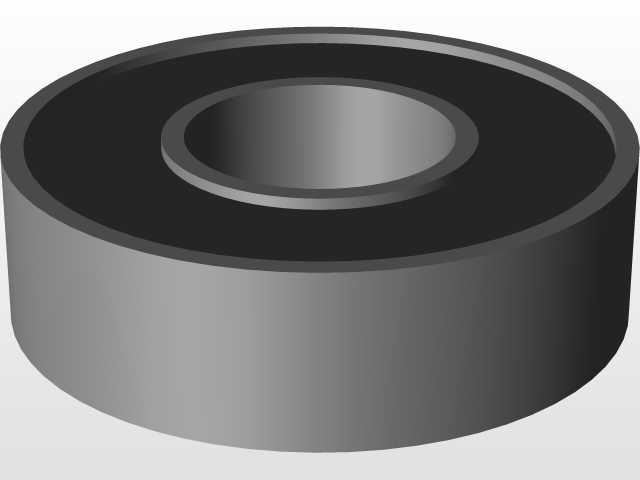

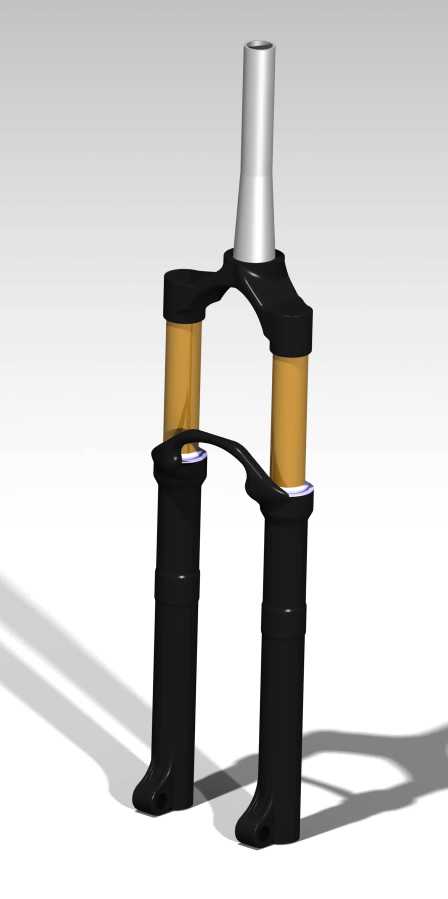

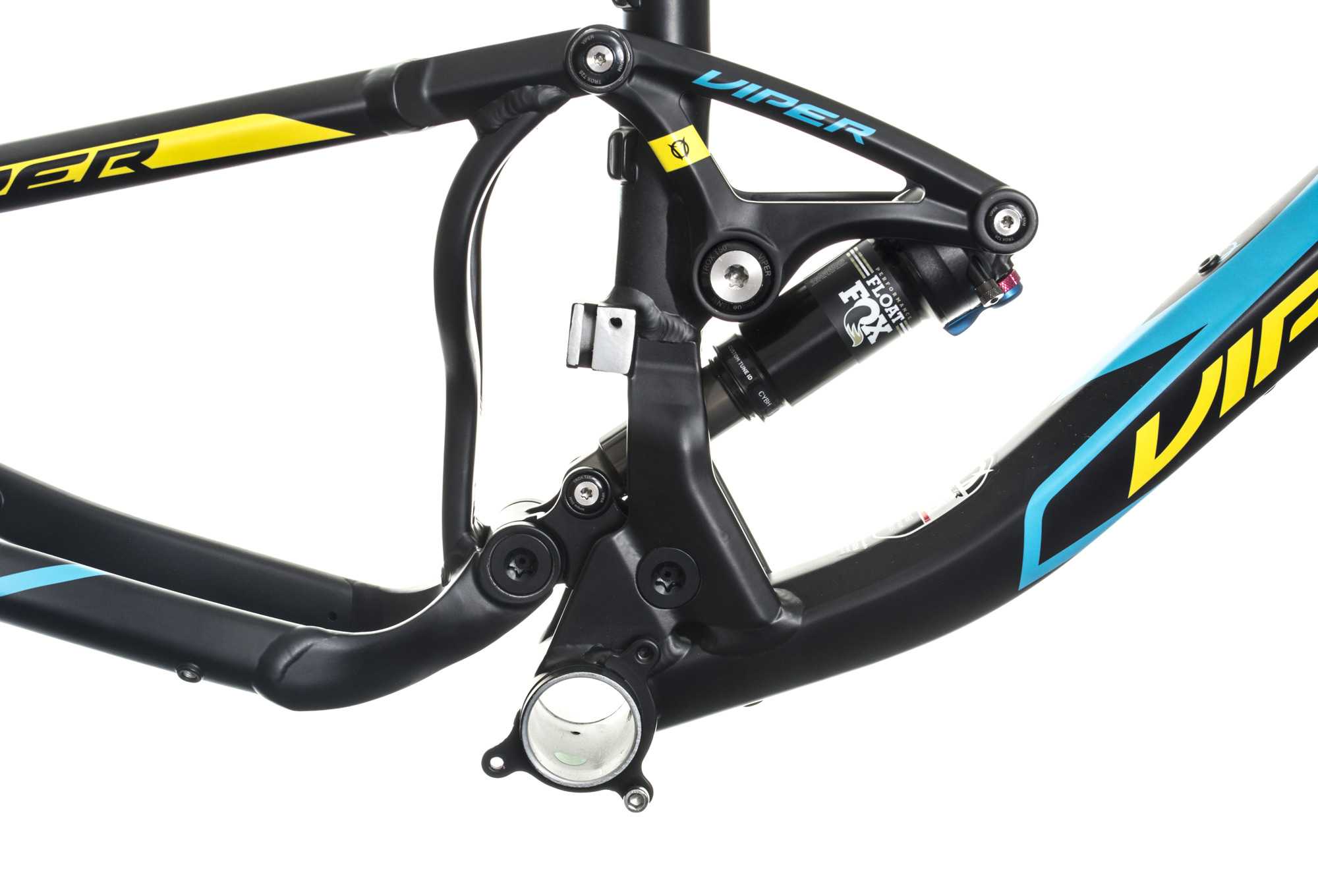

　　避震结构部分，后避震安装位适配Fox Float CTD规格的后胆，安装点位的孔距、衬套规格完全匹配市售同规格后避震器的安装尺寸，无需额外加工转接座即可完成装配；前叉部分适配行程100-120毫米的Fox 32规格前叉，头管的管径、碗组安装位的深度均符合标准锥管前叉的装配要求，舵管插入深度预留了足够的调整空间，能够根据骑行者的使用习惯调整把立高度。传动系统安装位适配ZS 44Shis规格的中轴组件，对应56毫米规格的中轴壳体宽度，能够兼容市售主流的山地车变速传动套件，后拨安装尾勾的位置符合通用 Shimano、SRAM 后拨的安装标准，变速走线的预留位兼顾了内走线、外走线两种布线方式的适配需求，方便后期维护调整。

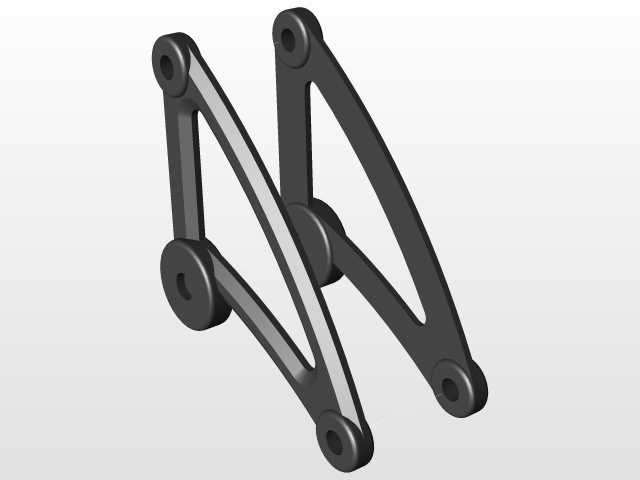

　　整个结构的几何参数目前处于近似值校准阶段，各安装点位的受力路径做了初步的优化，后三角的结构设计兼顾了侧向刚性与垂直方向的形变量，在踩踏发力时能够减少不必要的结构形变泄力，在受到路面冲击时能够配合后避震器完成顺畅的压缩行程。轮组的安装位预留了碟刹卡钳的安装座，适配主流的160/180毫米规格碟刹片，卡钳安装孔位符合国际标准安装规格，能够直接适配市售主流的山地车碟刹组件。车把、坐杆的安装口径均采用山地车通用标准尺寸，把立安装位的口径适配31.8毫米规格的把横，坐杆口径适配30.9毫米规格的坐杆，无需特殊规格配件即可完成整车的组装调试。
