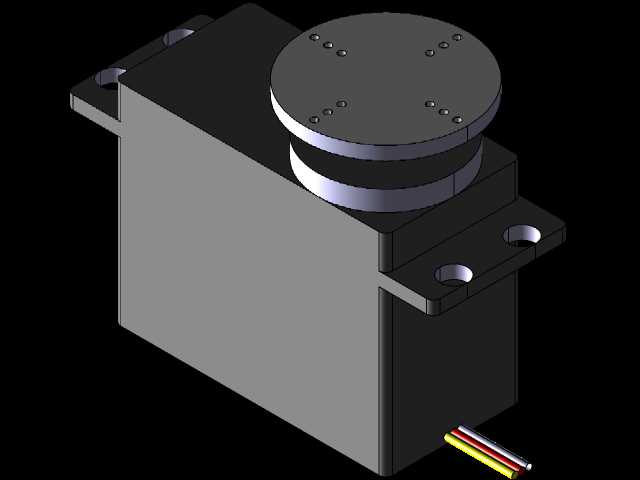

带安装法兰盘的HS-311伺服执行构件

　　这款伺服执行构件常被应用在小型自动化工位的角度定位环节，比如桌面级分拣机构的摆臂驱动、小型云台的姿态调整、教学实验平台的动作执行，还有航模、小型机器人关节的动力输出场景，在需要精准控制转动角度、输出稳定扭矩的轻载工况下适配性极强。从结构设计来看，主体采用方正的盒式机身，这种造型一方面便于在密集排布的安装空间内贴靠定位，减少相邻构件的干涉风险，另一方面也能为内部的减速齿轮组、控制电路板、驱动电机留出规整的容纳空间，避免异形壳体带来的内部空间浪费。顶部的圆形输出法兰盘做了多组安装孔位布局，孔位沿圆周方向均匀分布，能够适配不同安装孔距的摆臂、转盘等外接负载，不需要额外做转接件就能完成负载固接，法兰盘和机身之间的轴伸位置做了阶梯限位结构，

　　既可以承受一定的轴向负载，也能防止负载安装时过度下压损坏内部轴承。机身两侧延伸出带安装孔的固定耳，固定耳和机身主体做了一体化的结构设计，安装孔为通孔设计，能够直接通过螺栓将整个构件固定在设备的安装基板上，固定耳的位置和机身底部保持齐平，安装后整个构件的底面可以完全贴附在安装面上，大幅降低运行时的振动幅度。出线位置设置在机身侧下方，采用多芯排线引出动力与控制信号，出线方向平行于安装面，不会和顶部的转动负载、侧面的固定螺栓产生空间干涉，布线时可以顺着安装基板的走线槽排布，避免线缆被转动部件拉扯磨损。设计过程中优先考虑了安装兼容性，固定耳的孔距、输出法兰的直径、轴伸的高度都匹配常规小型伺服构件的通用安装尺寸，

　　在旧设备改造替换时不需要重新加工安装位，直接就能完成换装。内部的减速组采用多级齿轮传动结构，能够将高速电机的转速降低到合适的输出转速区间，同时放大输出扭矩，满足轻载角度定位的扭矩需求，控制部分集成了位置反馈元件，能够实时接收控制信号调整输出轴的转动角度，定位精度可以满足多数民用、教学、小型工业场景的使用要求。在实际选型时，需要注意预留出机身侧面的接线空间，以及顶部法兰盘转动时的圆周运动范围，避免周边构件阻挡输出轴的转动行程，固定耳的安装螺栓长度要匹配安装基板的厚度，螺栓过长会顶到机身内部的元件，过短则会导致固定不牢产生运行振动。
