径向五缸动力装置结构设计方案

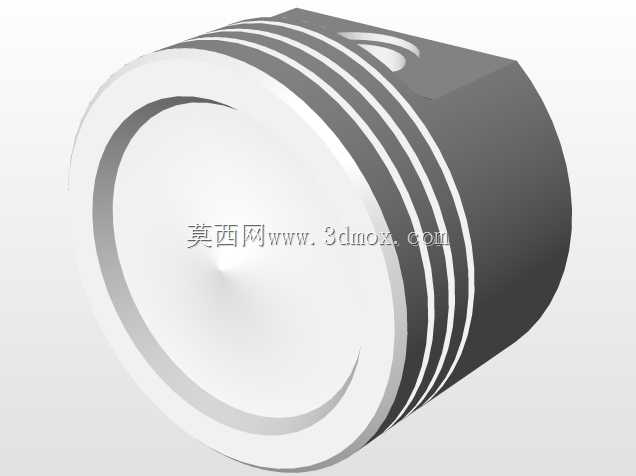

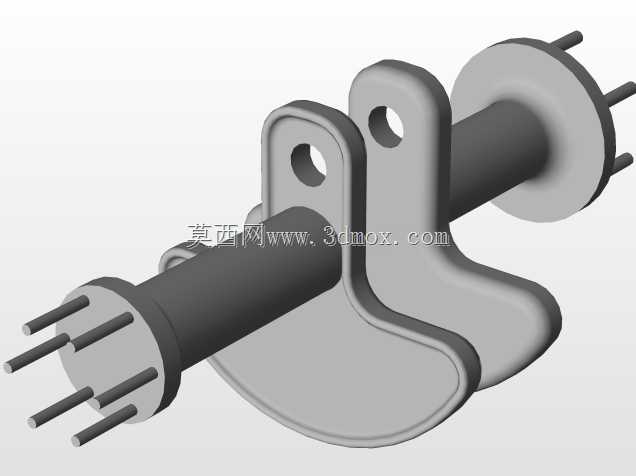

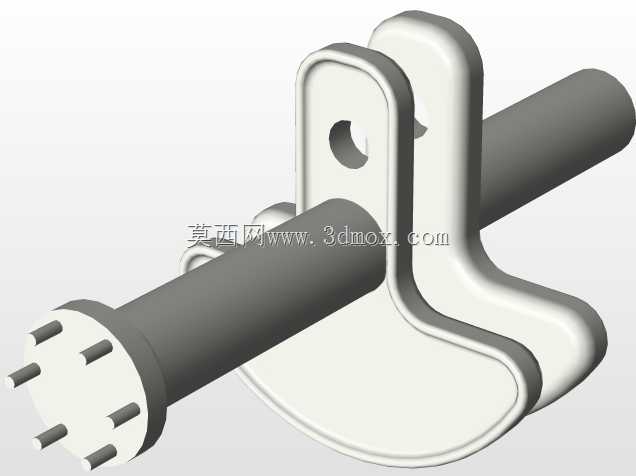

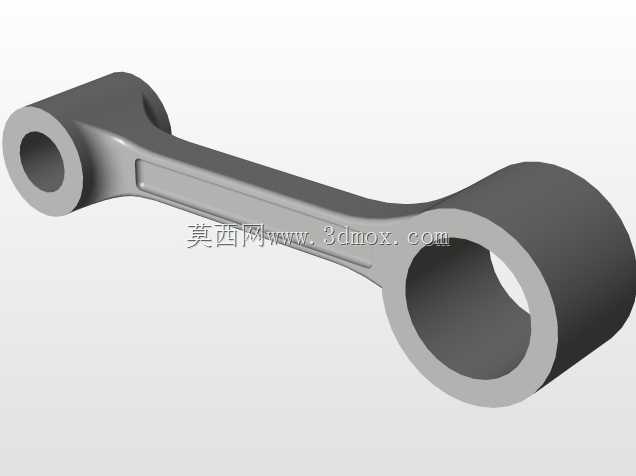

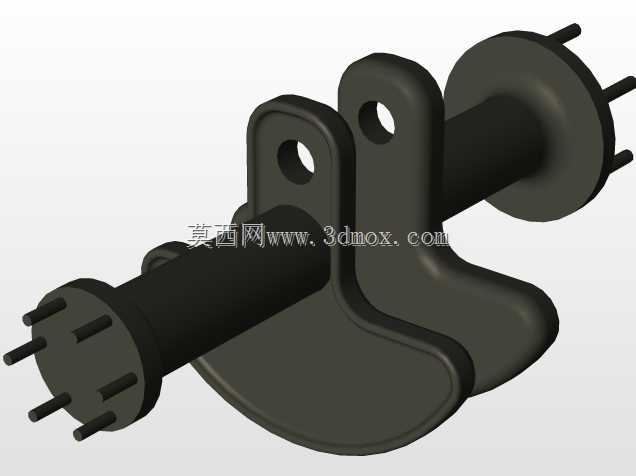

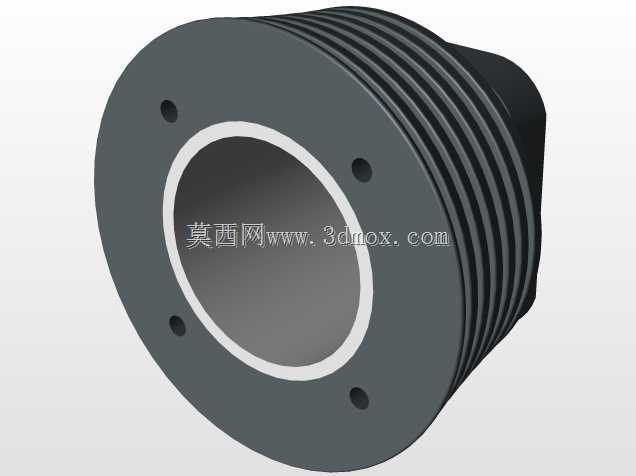

在小型通航动力、轻型农业机械动力单元的选型场景中，径向排布的多缸动力装置始终占据独特的应用位置，这类动力单元凭借轴向尺寸紧凑、曲轴受力均匀的特性，能够在狭窄的安装空间内输出稳定的动力，适配对轴向安装边界有严格限制的设备布局要求。这套径向五缸的动力结构，在缸体排布上采用均匀周向分布的设计逻辑，五个缸体围绕中心曲轴呈等角度辐射布置，每一组缸体的中心线都交汇于曲轴回转中心，这种排布方式能够让各缸往复运动产生的惯性力在周向形成自然抵消，大幅降低动力运行过程中的整机振动幅值，减少配套设备的减震结构设计压力。从功能特性来看，当前完成的结构部分已经覆盖了核心的缸体支撑、曲轴传动、活塞往复运动的核心运动副设计，各缸的活塞连杆组件与曲轴曲柄销的配合间隙按照通用内燃机的配合公差预留，能够保证运动过程中无卡滞，动力传递路径顺畅。设计过程中优先考虑了核心运动部件的安装便利性，缸体与中心曲轴箱的连接采用定位止口加螺栓紧固的结构，后续维护时可单独拆解单组缸体组件，无需完全拆解整个动力单元，降低现场维护的操作难度。安装边界上，整个动力单元的径向最大尺寸由缸体的外伸长度决定，轴向尺寸仅覆盖曲轴箱与前后端盖的安装厚度，相比同排量的直列多缸动力结构，轴向安装空间占用可缩减40%以上，能够直接适配轻型无人机动力、小型便携发电机组、园林机械动力端的安装空间要求。后续补充的气缸盖、排气管路、主喷油器组件，会在现有核心结构的安装接口上进行匹配设计，保证各外接部件的安装位置不超出当前设定的径向与轴向安装边界，排气管路的走向会顺着缸体间隙排布，避免额外增加整机的径向轮廓尺寸，喷油器的安装位置会对应每个缸体的进气侧预留安装孔位，保证燃油喷射的角度匹配缸内燃烧的气流组织要求。对于三维建模从业者而言，这套结构的建模过程需要重点关注周向均布特征的参数化关联，将缸体数量、缸径、中心距等核心参数设置为可变量，能够快速衍生出不同缸数、不同排量的径向动力结构模型，提升同类结构的设计效率。在结构校核层面，需要重点验证曲轴在五个缸交替做功工况下的弯曲疲劳强度，以及连杆组件在往复运动过程中的运动干涉情况，确保各部件在全行程运动范围内无碰撞，运动副的润滑通道能够顺着缸体与曲轴箱的连接面布置，无需额外增加复杂的外部管路。
