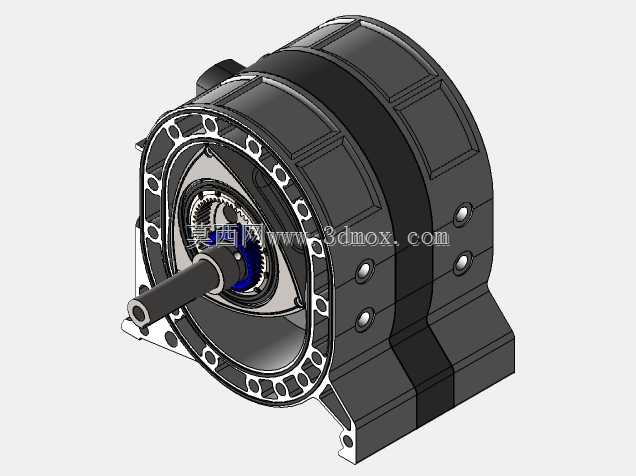

航空用转子式万克尔发动机结构设计

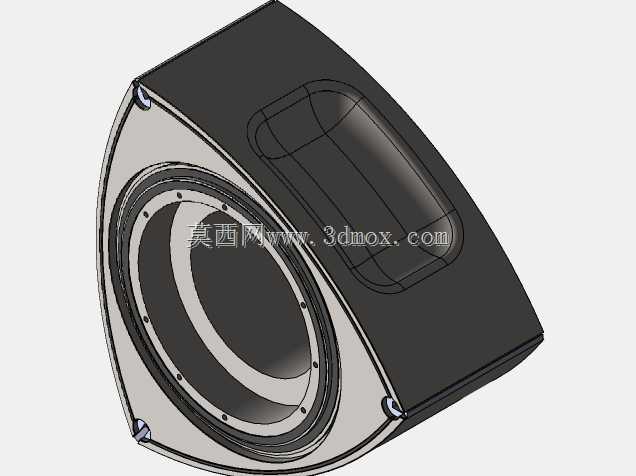

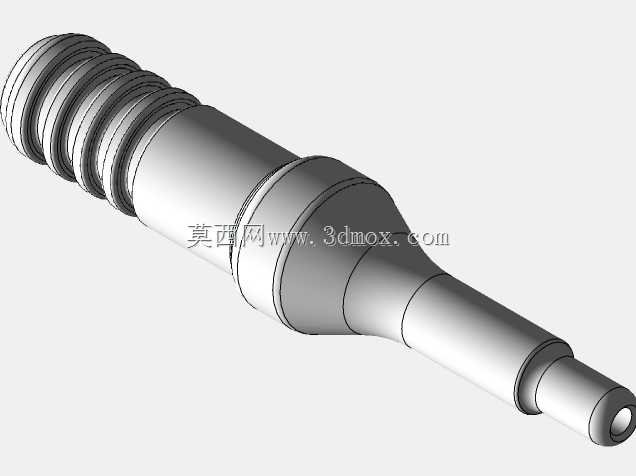

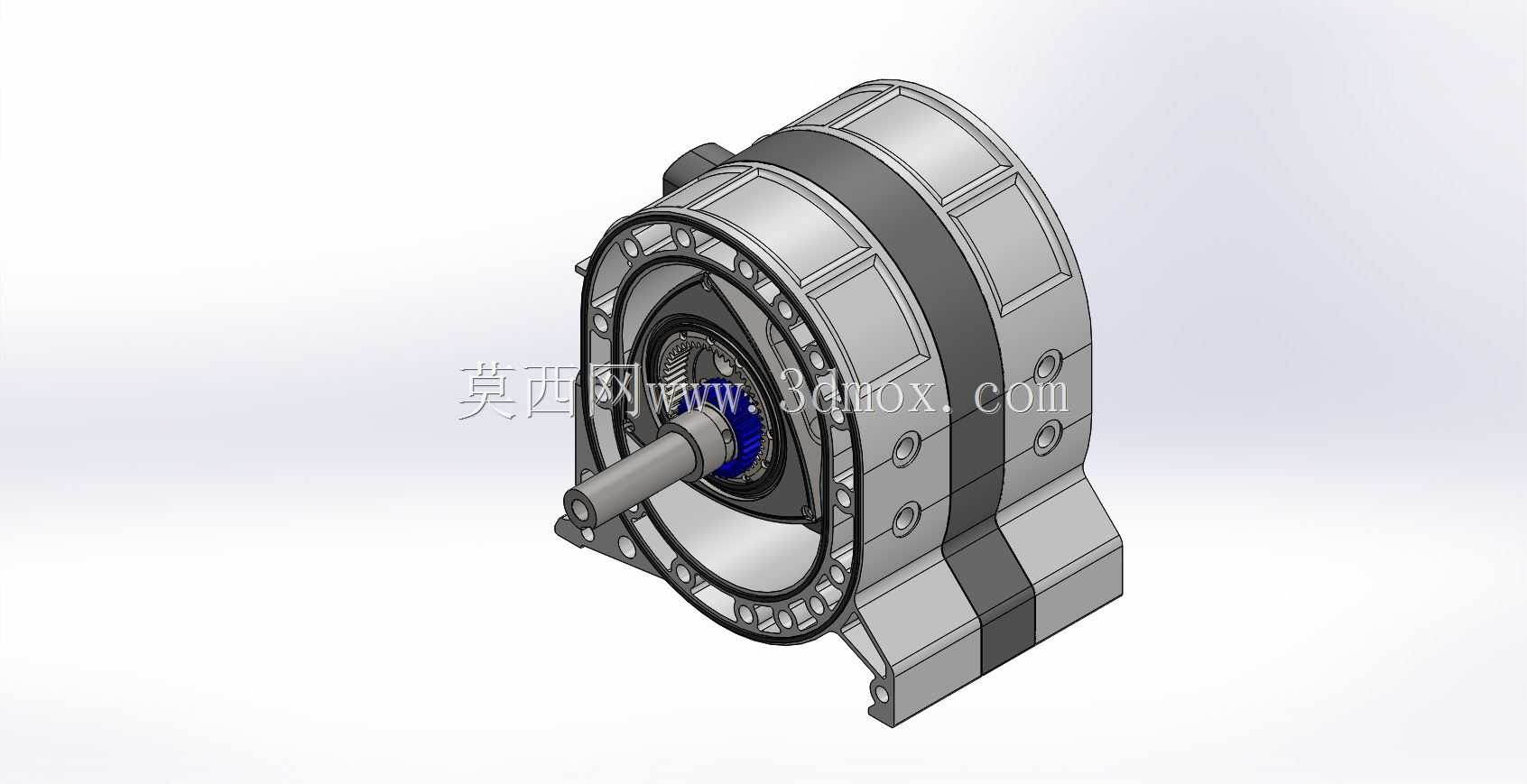

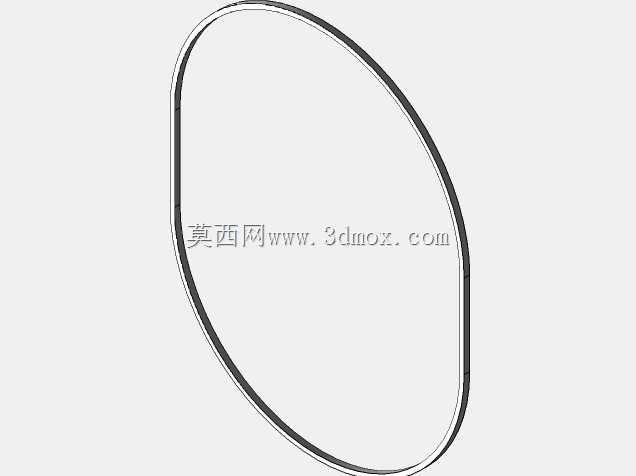

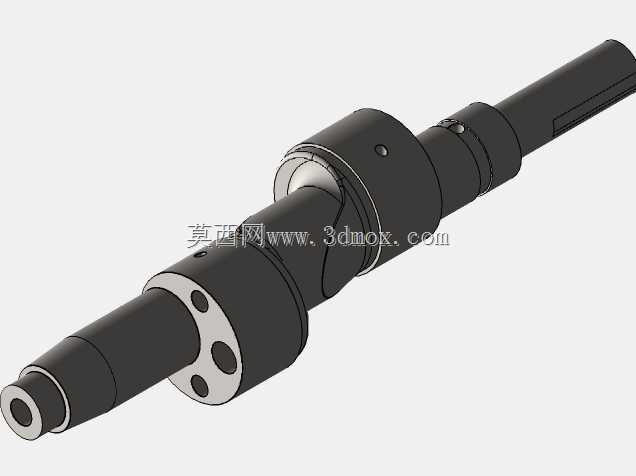

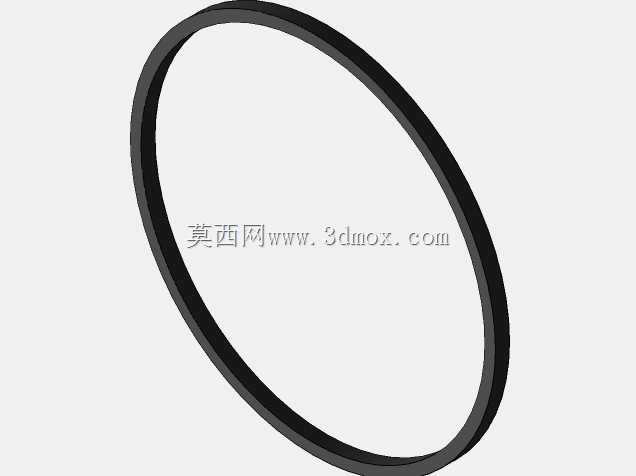

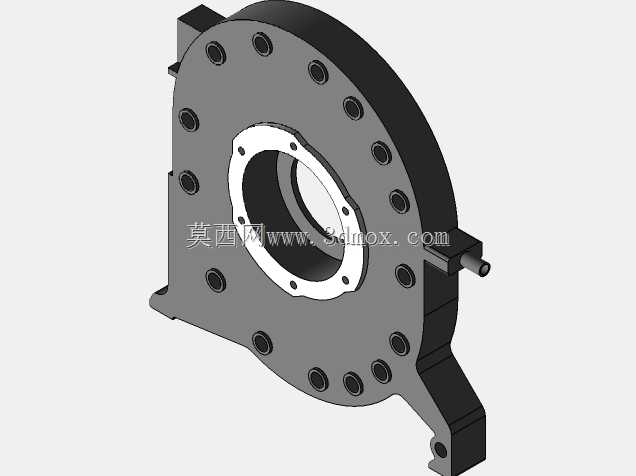

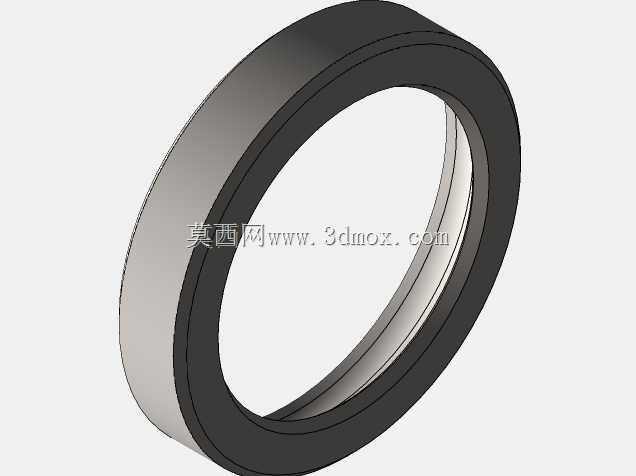

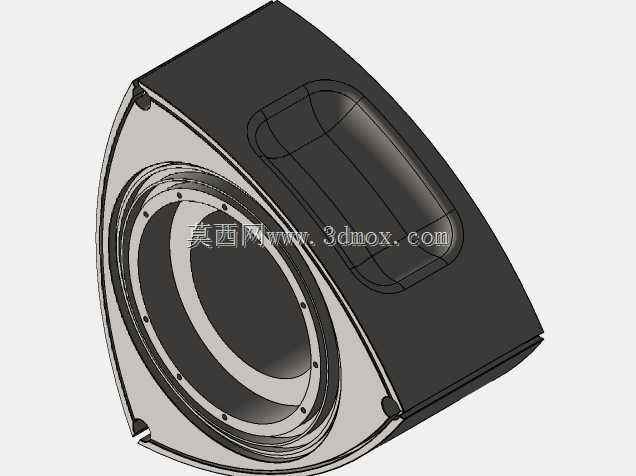

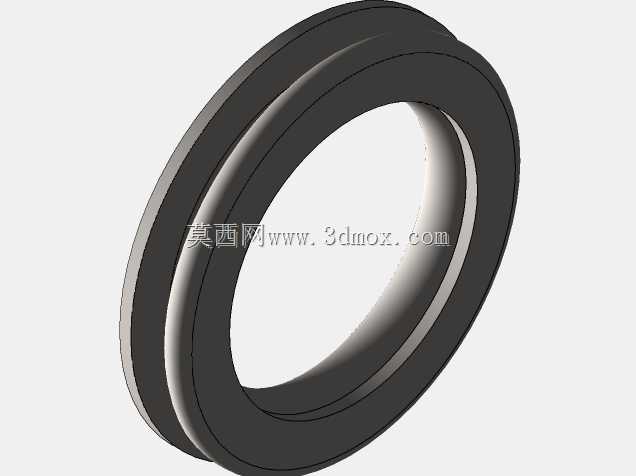

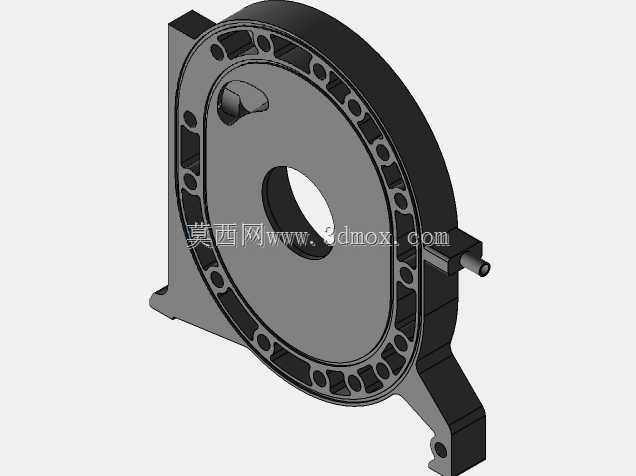

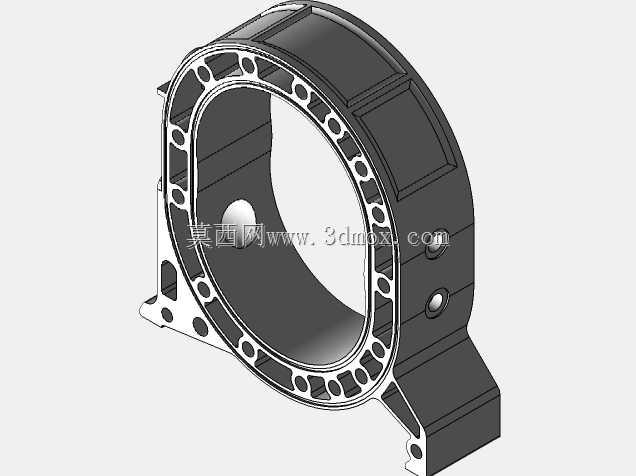

在航空动力配套领域，这类转子结构的万克尔发动机常作为轻型通航飞行器、小型无人机的辅助动力或主推进动力源，相比传统往复式活塞发动机，它没有复杂的曲柄连杆往复运动构件，运转时的振动量级更低，功重比优势突出，能在有限的安装空间内输出更高的功率，适配航空装备对自重、振动控制的严苛要求。从结构设计逻辑来看，这款发动机采用三角转子替代传统活塞，在茧形气缸内完成进气、压缩、做功、排气的完整循环，转子每旋转一周可完成三次做功行程，同排量下的功率密度远高于常规往复式机型。设计过程中重点考量了转子密封结构的布局，在转子三个顶角位置设置了密封件贴合气缸型面，减少工作腔的窜气问题，同时在缸体外壳设置了环形散热筋结构，兼顾风冷散热效率与壳体结构刚度，避免高转速运转下缸体出现热变形。安装边界方面，整机采用底部带安装孔的支脚结构作为固定接口，支脚的孔位间距、孔径尺寸适配轻型航空动力舱的通用安装标准，输出轴从前端盖中心伸出，轴径、键槽尺寸匹配常规航空螺旋桨或传动系统的连接规格，整机径向最大尺寸控制在紧凑范围内，轴向长度也适配小型飞行器的动力舱安装空间，不会占用过多机载设备布置空间。实际使用场景中，这类发动机除航空领域外，也可适配小型特种车辆、便携发电设备的动力需求，高转速运转的特性让它在需要紧凑高功率动力的场景下具备不可替代的优势。设计时对内部偏心轴的支撑结构做了优化，前后端盖内设置了对应轴承位，保证偏心轴带动转子运转时的同轴度，减少运转过程中的偏磨问题，缸体采用分段拼接式结构，通过周向布置的螺栓完成紧固，既方便加工制造时的精度控制，也便于后期维护时拆解检查内部密封件、转子的磨损情况。外壳的散热筋沿周向均匀分布，在飞行过程中迎面气流可顺着筋片间隙快速带走缸体热量，无需额外布置复杂的水冷管路，进一步降低了动力系统的整体自重，符合航空装备轻量化的设计原则。
