捕食者长航时侦察无人机外观结构

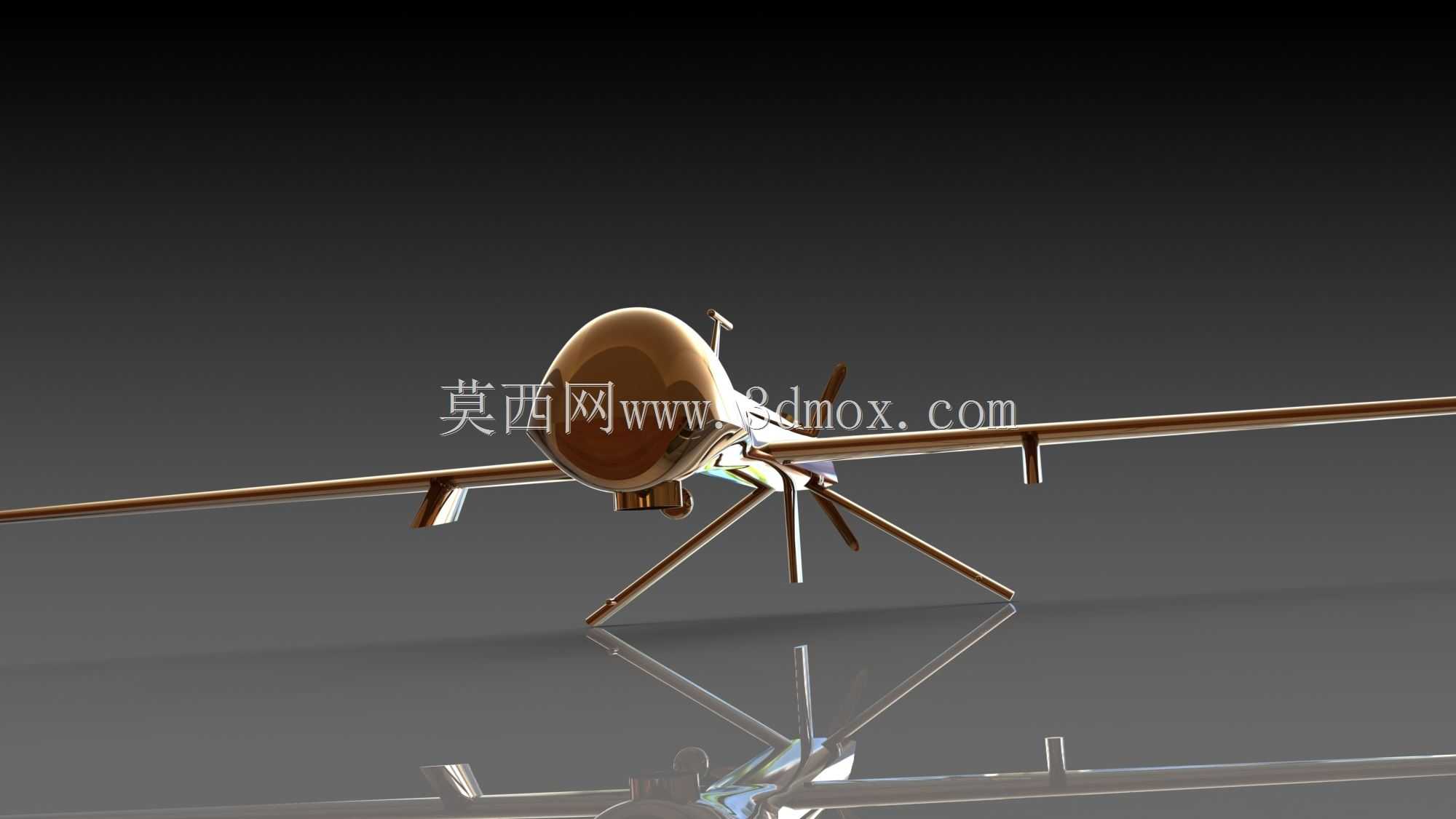

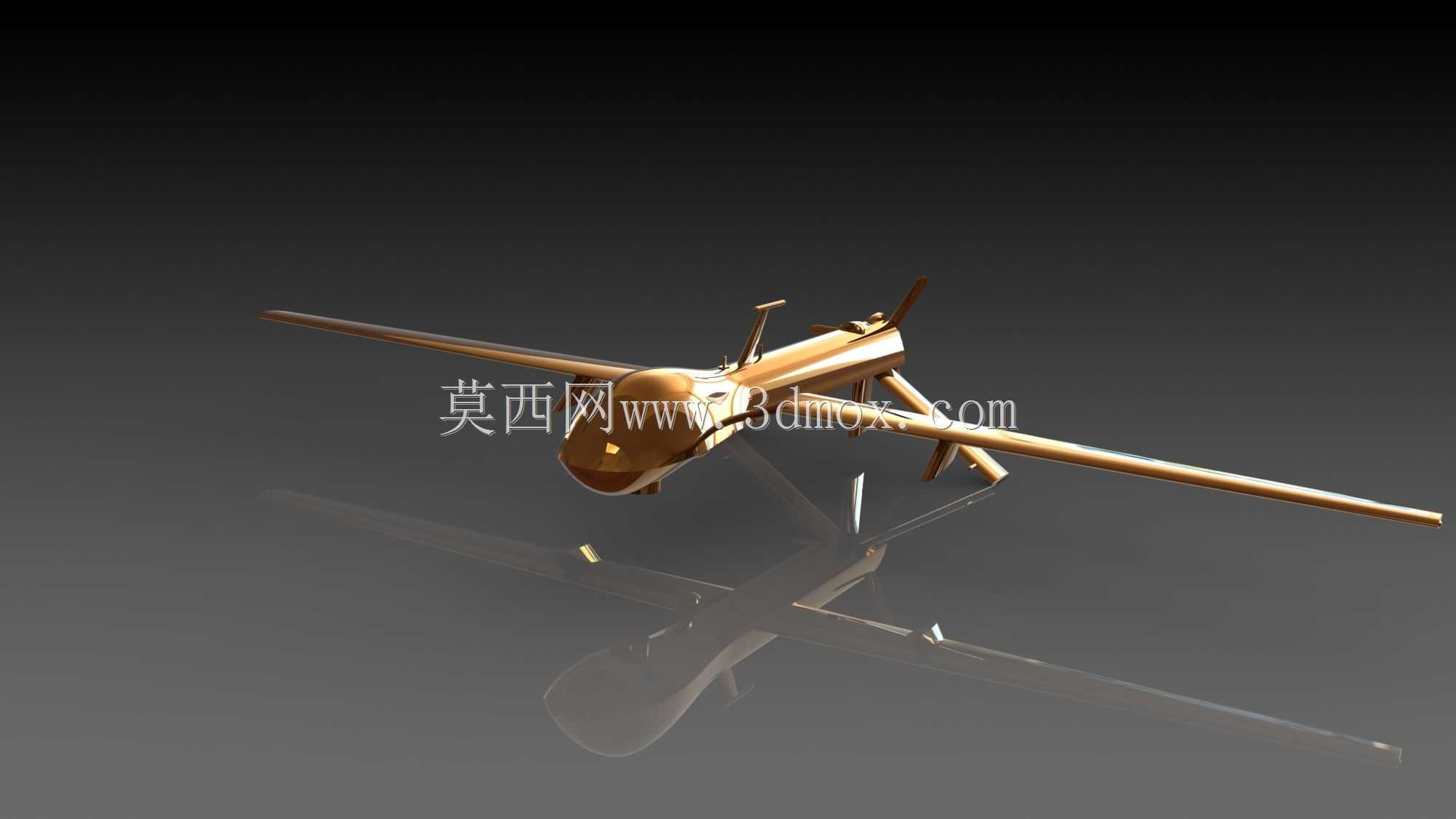

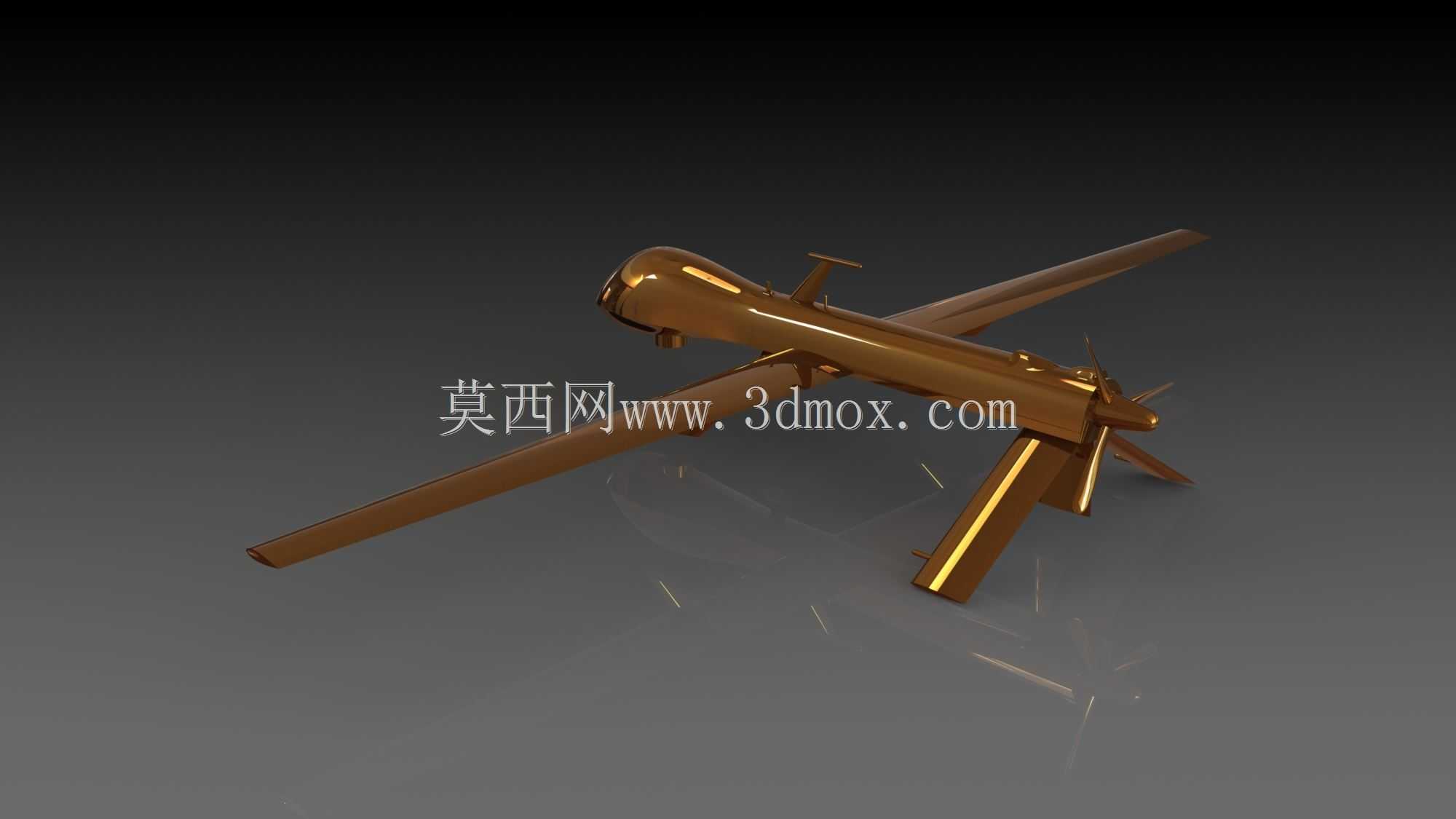

该模型还原的是中空长航时侦察打击一体化无人机的整体外观与核心结构布局，这类飞行器目前广泛应用于边境巡逻、战场态势感知、目标精准定位等场景，可在数千米高空持续执行数十小时的巡航任务，无需飞行员近身驾驶，通过地面站链路完成飞行姿态调整、任务载荷操控等操作，大幅降低高危任务场景下的人员伤亡风险。从结构设计角度看，模型完整呈现了该机型的大展弦比平直翼布局，这种翼型设计是为了适配亚音速长航时飞行需求，在较低巡航速度下能获得更高的升阻比，减少飞行过程中的燃油消耗，支撑长航时任务执行；机身采用流线型纺锤体设计，机头位置预留了光电侦察载荷的安装舱位，可根据任务需求换装可见光摄像、红外热成像、合成孔径雷达等不同探测设备，机身中部为动力舱与燃油舱安装区域，尾部配置推进式螺旋桨动力系统，避免螺旋桨气流干扰机头侦察设备的探测视野，同时尾翼采用下置V型尾翼布局，既可以兼顾飞行过程中的航向与俯仰姿态控制，也能减少尾部结构的雷达反射截面积，提升低空突防时的隐蔽性。模型中起落架采用前三点式固定起落架结构，没有设计复杂的收放机构，一方面是因为该类无人机飞行速度较低，固定起落架带来的气动阻力增量在可接受范围内，另一方面简化起落架结构能有效降低整机重量，减少机械故障点，提升野外起降场景下的结构可靠性，起落架的安装边界严格贴合机身下部承力框位置，避免飞行过程中起落架连接部位出现应力集中问题。机翼与机身的连接位置设置在机身中部重心附近，确保燃油消耗、任务载荷重量变化时，整机重心偏移量始终处于可控范围内，机翼下方预留了武器挂点的安装接口，可挂载小型精确制导武器，实现侦察到打击的任务闭环，无需额外调动其他空中打击力量，缩短任务响应链路。整个模型的外形曲面严格按照真实飞行器的气动修形逻辑构建，机身蒙皮的分块、天线的布置位置、空速管的安装角度都贴合实际装备的设计规范，可作为航空装备科普展示、无人机气动布局参考、结构设计教学的直观参照，帮助设计人员理解长航时无人机在气动效率、结构重量、任务需求三者之间的平衡思路。
