汽车发动机活塞精密结构三维设计

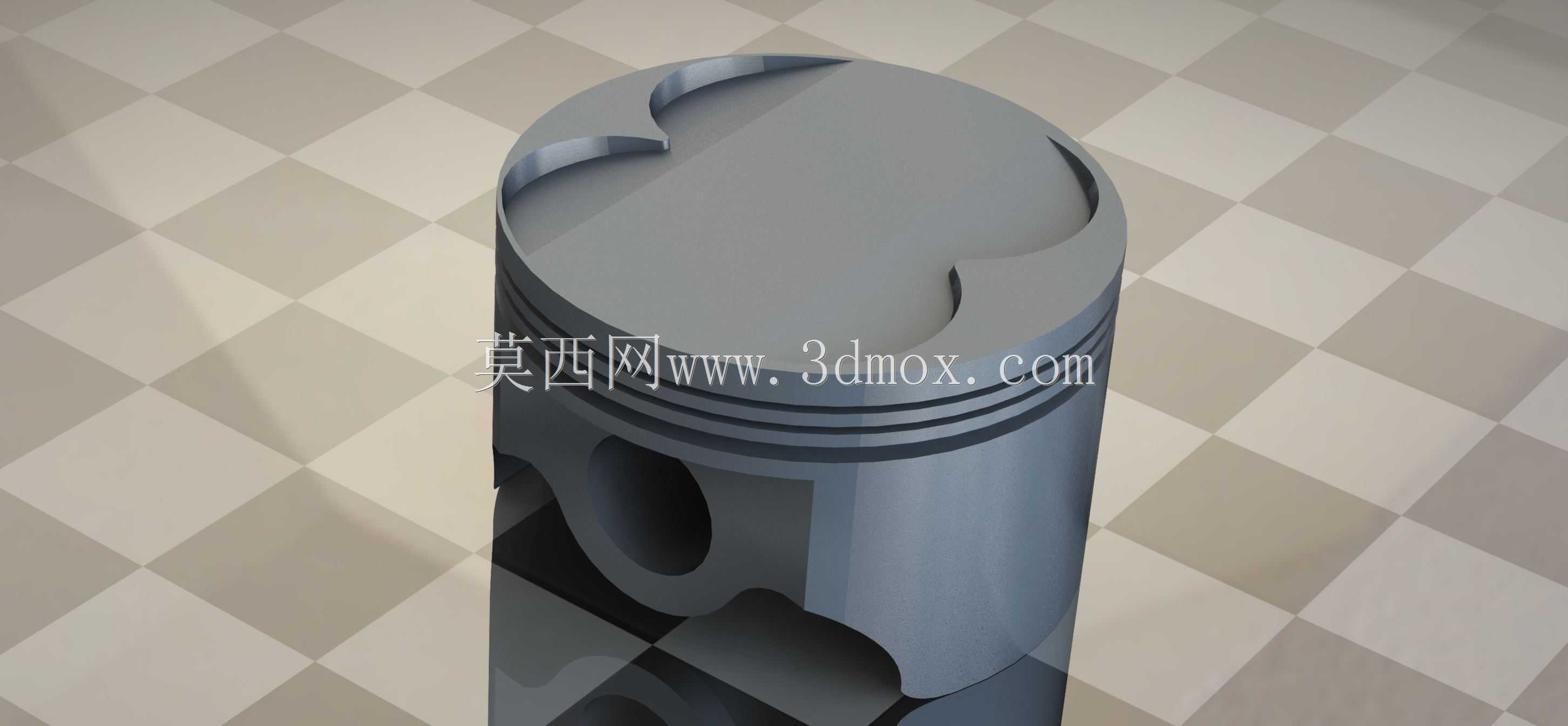

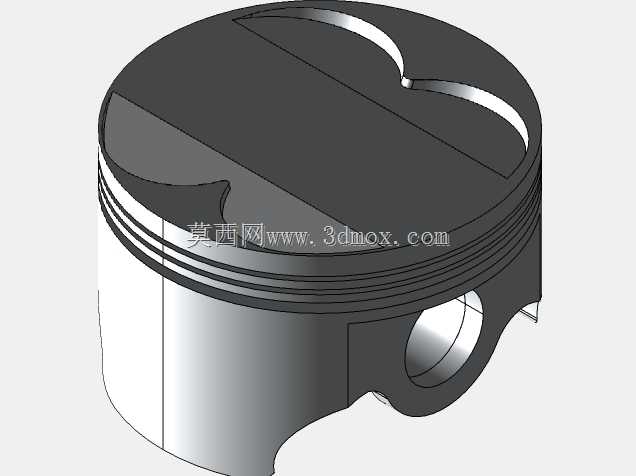

在往复式内燃机的核心工作腔体里，活塞是直接承接燃烧爆发力、完成能量转换的关键运动部件，这套活塞结构的设计完全围绕四冲程发动机的实际工况展开，覆盖了从进气压缩到做功排气全循环的受力与运动需求。从结构细节来看，活塞顶部采用了适配燃烧室构型的凹坑设计，边缘预留的避让槽专门对应气门开启的最大下行行程，避免高转速工况下活塞上行与气门发生运动干涉，这部分的型面精度直接决定了发动机的压缩比控制水平，也影响着燃烧室内混合气的涡流形成效果，关系到燃烧效率与排放表现。活塞头部的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室内的高压燃气，防止压缩压力泄漏影响动力输出，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳与烧机油问题，环槽的宽度、深度与轴向定位尺寸，都严格匹配对应缸径的活塞环安装公差，保证高温工作状态下的密封可靠性。活塞销座的结构采用了加强筋过渡设计，承接活塞销传递的交变冲击力，将顶部承受的燃烧压力均匀传递给连杆，销孔内部的衬套安装边界经过尺寸校核，能适配全浮式活塞销的装配需求，保证不同工作温度下活塞销的转动灵活性，避免出现偏磨与卡滞问题。活塞裙部的型线设计考虑了热膨胀变形的补偿，采用了中凸变椭圆的轮廓，在发动机达到工作温度时，裙部能与气缸壁保持均匀的贴合间隙，既起到导向作用，保证活塞往复运动的直线度，又能减少冷启动敲缸与热态拉缸的风险。在实际应用场景中，这类活塞可适配小排量乘用车的汽油发动机，也可经过尺寸调整用于通用小型汽油机、摩托车动力单元，设计过程中充分考虑了往复运动的轻量化需求，在保证结构强度的前提下去除了非受力区域的多余材料，降低往复运动惯量，减少发动机高转速运转时的振动与曲轴负荷，提升动力响应速度。安装边界上，活塞的外径尺寸严格对应气缸筒的内径公差，活塞总高度、压缩高度参数都与对应机型的连杆长度、曲轴行程匹配，装配后能保证正确的燃烧室余隙高度，满足发动机的设计压缩比要求，活塞销孔的同轴度、环槽的平面度都符合内燃机零部件的加工精度要求，可直接用于结构教学、样机设计阶段的装配干涉校验与运动仿真分析。
