本田思域EJ1多活塞刹车制动系统结构

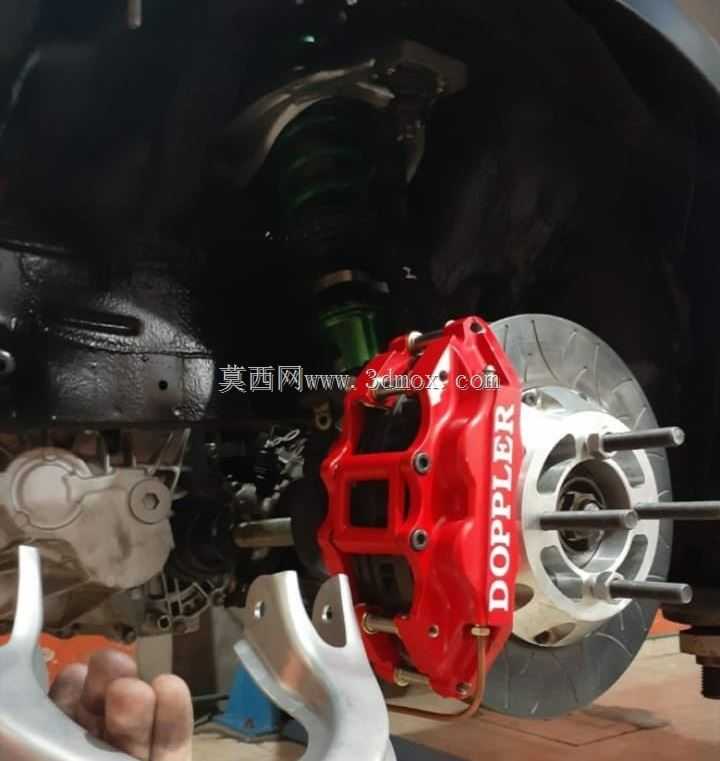

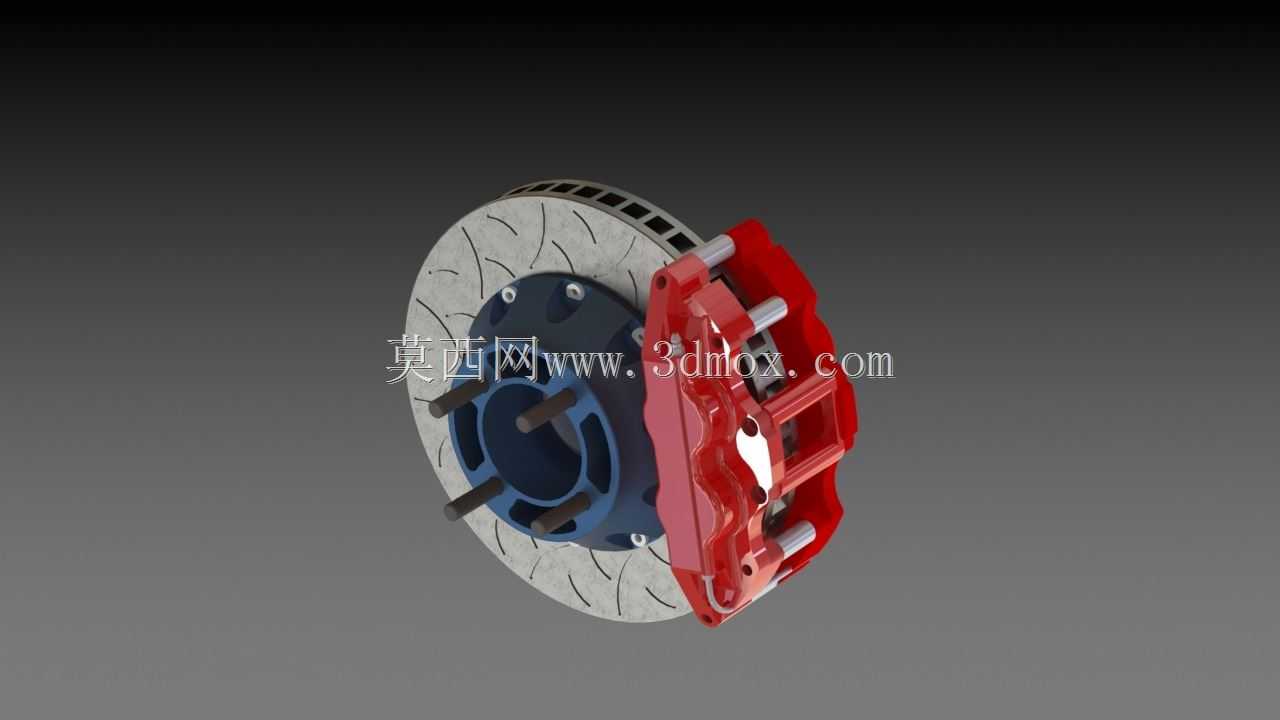

这套制动结构适配本田Civic EJ1车型的竞技化升级需求，针对赛道日激烈驾驶工况下的制动热衰减问题做了针对性结构优化，可覆盖街道通勤、赛道竞速等多场景使用需求。整套系统包含四活塞制动卡钳、295毫米直径划线制动盘、适配OZ 15英寸轮毂的安装转接结构，各部件的安装边界经过严格校核，可直接替换原厂单活塞浮动卡钳结构，无需对车辆羊角、避震塔顶等周边部件做破坏性改装。

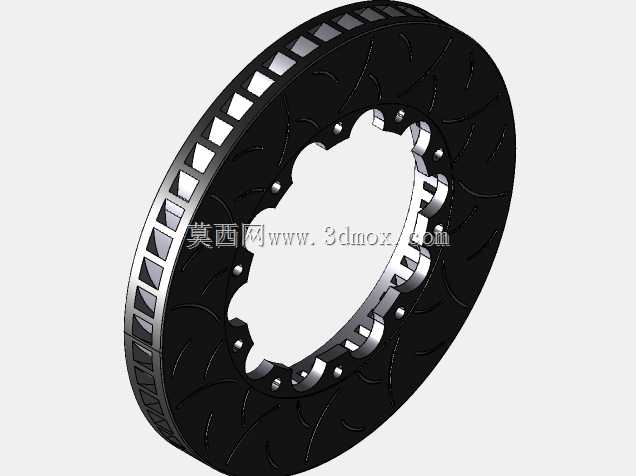

从功能特性来看，四活塞卡钳采用对置活塞布局，相比原厂浮动卡钳，制动时刹车片受力更均匀，不会出现单侧偏磨的问题，活塞直径经过匹配计算，总泵输出的制动压力可均匀分配到刹车片两侧，制动踏板脚感更线性，踩下制动踏板时的制动力增长曲线更可控，便于驾驶员在赛道中精准控制制动力度，避免出现制动抱死导致的推头或甩尾问题。295毫米直径的制动盘相比原厂盘体直径更大，有效摩擦半径提升，相同制动压力下可获得更大的制动力矩，同时盘体表面的划线结构可在制动时快速刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动摩擦力下降，盘体内部的通风道结构可在车辆行驶时引导气流穿过盘体内部，带走制动摩擦产生的热量，连续重刹工况下盘体温度上升速度更慢，可有效降低热衰减出现的概率。

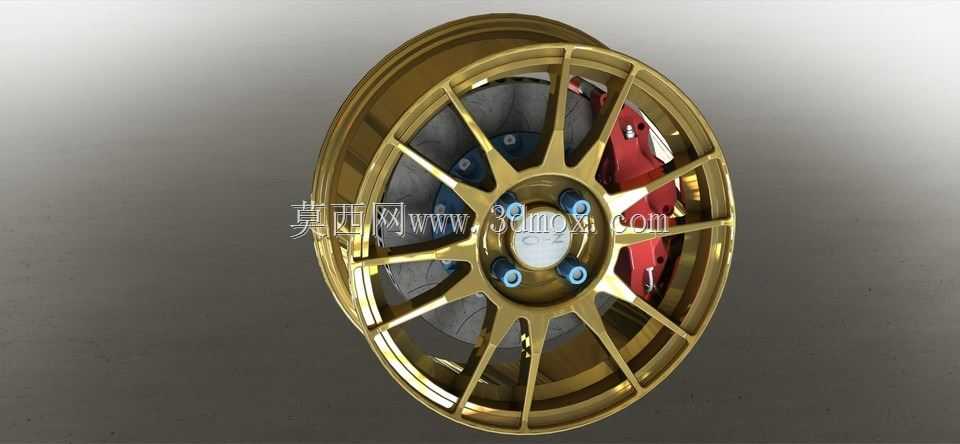

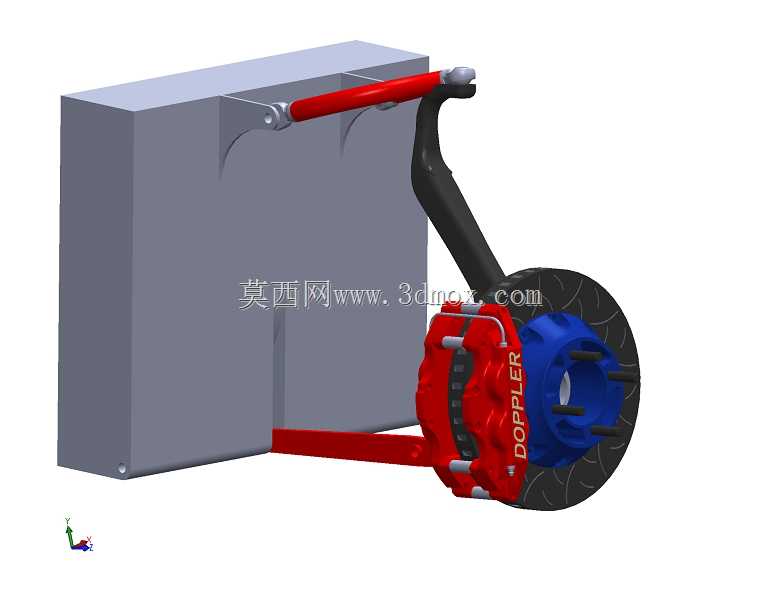

设计过程中首先确定了轮毂的安装边界，15英寸OZ轮毂的内部空间有限，卡钳的外轮廓尺寸经过反复调整，确保卡钳安装后与轮毂辐条之间保留足够的安全间隙，不会在转向或避震压缩时出现干涉问题。转接桥码的安装孔位完全匹配原厂羊角的固定点位，孔位公差控制在0.02毫米以内，安装后卡钳与制动盘的同轴度符合设计要求，不会出现刹车片偏磨或制动盘异常抖动的问题。制动盘的中心孔、PCD孔位完全匹配原厂轴头尺寸，安装时无需加装变径圈，可直接固定在轴头法兰上，高速制动时的动平衡表现更稳定。

日常使用场景中，这套制动系统可满足街道行驶的制动需求，制动踏板初段就有足够的制动力输出，城市道路跟车时无需深踩踏板即可获得足够的减速效果，高速行驶时紧急制动的制动距离更短，可提升行驶安全性。在赛道场景下，连续多圈重刹后制动力衰减幅度远小于原厂制动系统，可保持稳定的制动输出，帮助驾驶员获得更稳定的圈速表现。整套结构的所有受力部件都经过强度校核，卡钳本体采用高刚性材质设计，制动时卡钳的形变幅度控制在极小范围内，不会因为卡钳形变导致制动力损失，制动盘的材质耐高温性能优异，极端工况下也不会出现盘体开裂或形变过大的问题。
