航空涡轮喷气发动机剖视结构三维设计

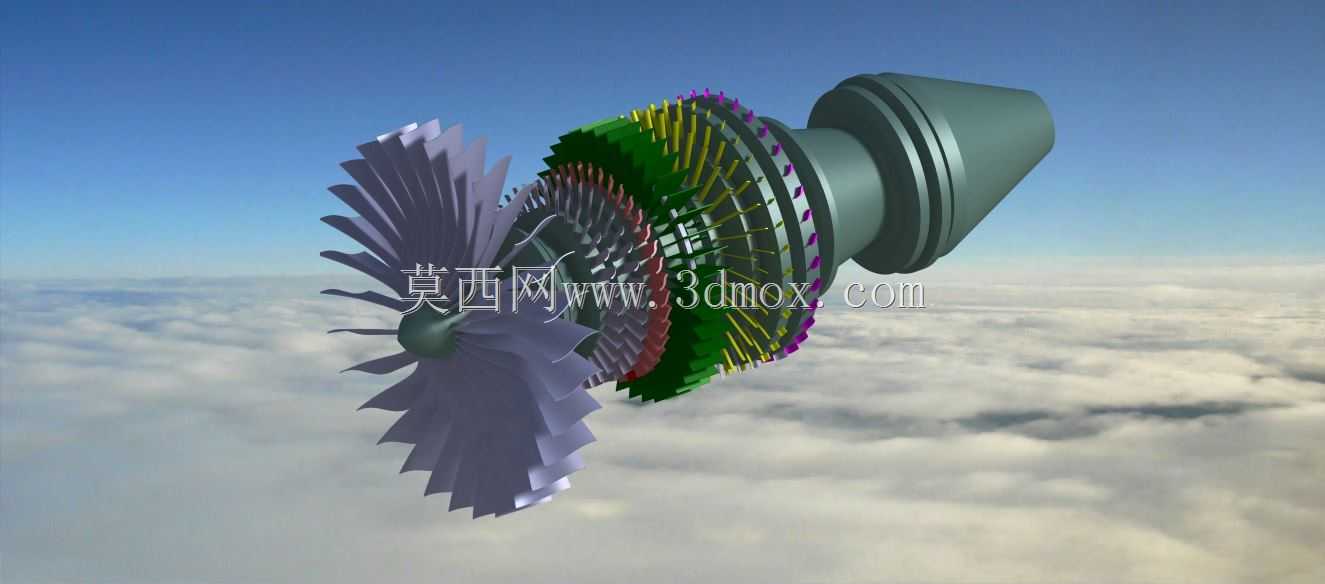

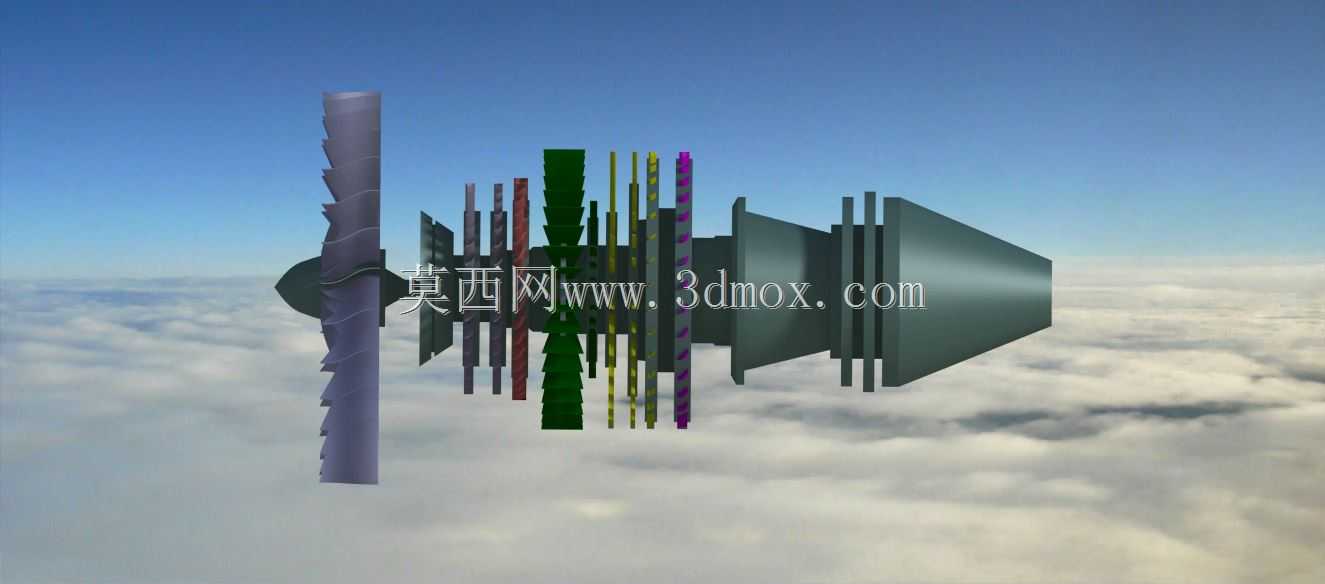

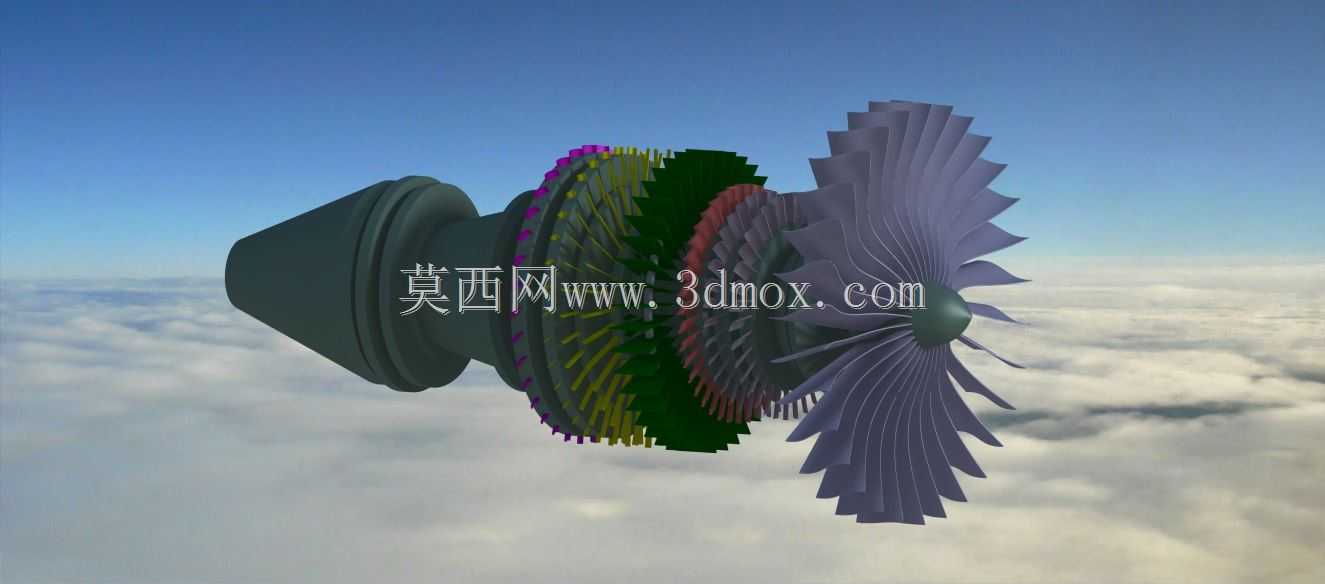

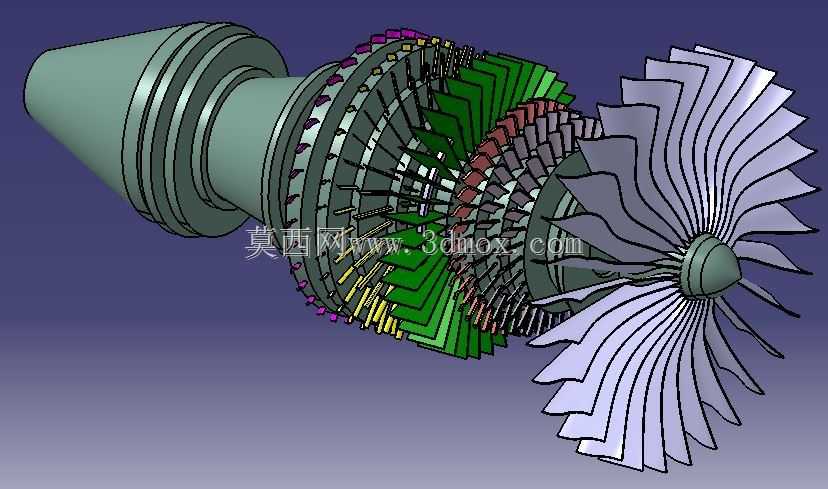

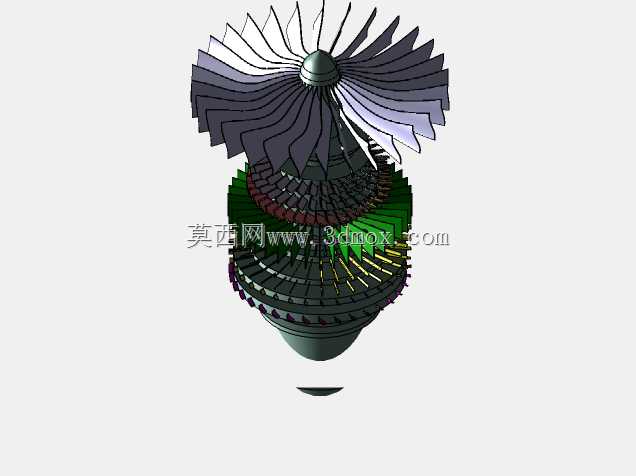

这款涡轮喷气发动机的三维结构设计，完整还原了轴流式涡喷发动机的核心气动与结构布局，可直接用于航空动力相关的结构教学、原理演示以及初步方案论证场景。从实际工程应用来看，这类动力装置主要适配亚音速、超音速固定翼航空器，为飞行器提供核心推进动力，其工作逻辑是通过多级压气机对进气道流入的空气逐级压缩，提升空气压力与温度后送入燃烧室，与雾化燃油充分混合燃烧形成高温高压燃气，燃气驱动后端涡轮高速旋转输出轴功率，同时经尾喷管高速喷出产生反作用推力。设计过程中优先遵循气动流道的连续性原则，从进气锥开始的流道截面变化严格匹配压气机各级的压比设计，避免气流在流道内出现局部分离或紊流损失，各级压气机叶片的叶型扭转角度沿叶高方向按等环量规律设计，保证不同叶高位置的气流攻角处于合理区间，降低叶型损失。结构层面，压气机段采用多级轴流布局，前端进气锥做流线型修型，可有效理顺进气方向，减少进气畸变对压气机工作稳定性的影响；各级轮盘与叶片的连接采用榫头结构，预留了热膨胀间隙，适配发动机工作时的高温形变需求；涡轮段叶片采用大扭角、大弦长的气动布局，可承受燃烧室出口的高温燃气冲击，叶片与轮盘的连接结构充分考虑了离心载荷下的应力分布，避免应力集中导致的结构失效。安装边界上，整机沿轴向呈对称回转布局，前端进气段外径、后端尾喷管外径以及整机轴向长度的比例严格匹配实际装机的尺寸约束，机匣外壁预留了安装边、附件传动机匣的接口位置，可直接匹配航空器的发动机安装架、燃油管路、滑油管路以及控制系统的安装对接需求。设计时还对各转动部件的同轴度做了基准约束，整个转子系统的支撑位置对应实际发动机的轴承布局，可直观展示转子的支撑跨度与临界转速设计逻辑，燃烧室段的火焰筒、燃油喷嘴位置也做了等比例还原，能够清晰展示燃油喷射、掺混燃烧的空间位置关系，方便结构设计人员梳理内部气流与燃油的匹配逻辑，也可作为教学场景下拆解涡喷发动机工作原理的直观演示载体，帮助从业者快速理清各部件的功能关联与装配关系。
