民航客机涡轮风扇喷气发动机结构

　　这款涡轮风扇喷气发动机的三维结构，还原了窄体民航支线客机常用的大涵道比涡扇动力单元的核心构型，从前端进气道到尾喷口的完整外廓与核心机外部结构都做了对应呈现，可用于航空类专业教学演示、动力系统布局匹配校核、机务维修实训场景的结构认知教具。从实际装机场景来看，这类发动机多采用翼下吊装的安装形式，设计时需要严格匹配机翼挂点的安装接口位置，外廓尺寸要满足地面滑行时的离地间隙要求，同时进气道唇口的曲率要适配不同飞行速度下的进气效率，避免大迎角飞行时出现进气畸变影响压气机工作稳定性。

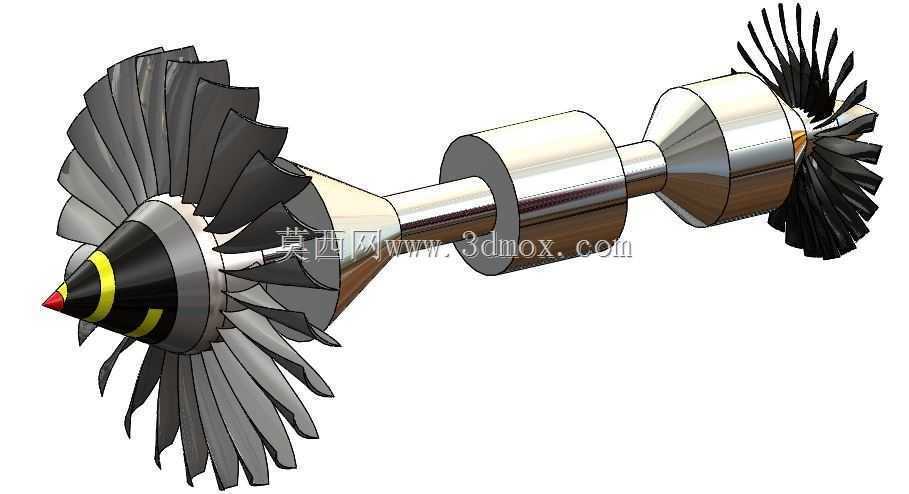

　　从结构设计逻辑来看，前端的大尺寸风扇叶片是大涵道比涡扇的核心特征，叶片采用宽弦后掠的构型，既可以降低高速旋转时的气流激振噪声，也能提升亚音速飞行状态下的推进效率，外涵道的冷气流占总推力的七成以上，是民航客机降低燃油消耗、控制巡航阶段噪声水平的关键设计。风扇前端的进气锥采用流线型纺锤构型，表面的色环标识是航线运维中快速识别叶片旋转状态、判断发动机是否正常运转的目视标记，锥尖的红色标识也能在地面作业时提醒地勤人员避开旋转危险区域。

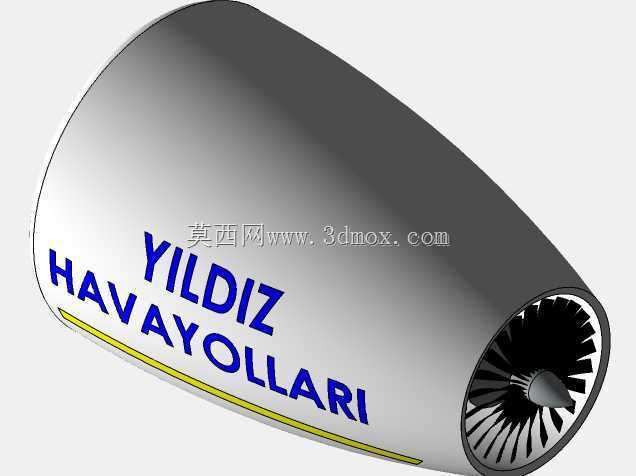

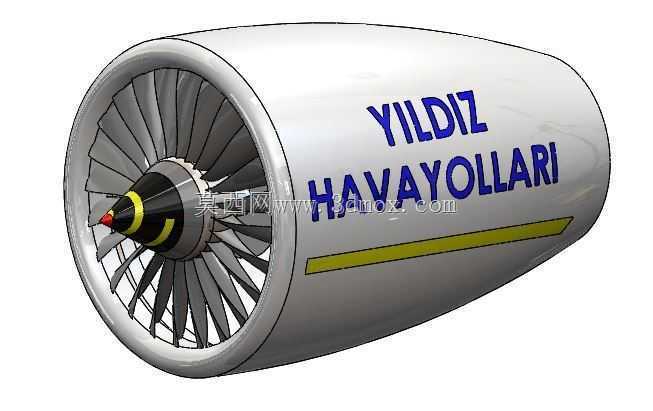

　　发动机短舱的外形采用收腰式流线设计，从进气道唇口向后逐渐收窄，到尾喷口位置平滑过渡，既可以降低飞行过程中的气动阻力，短舱内部也预留了足够的安装空间容纳核心机、燃油管路、润滑系统、反推装置与机载检测线路。短舱表面的标识区域预留了航空公司涂装的安装位置，图中呈现的涂装样式对应土耳其航空的标识规范，实际建模时可根据不同航司的涂装需求快速替换表面贴图，无需改动主体结构。

　　从安装边界来看，这类发动机的核心安装承力点位于短舱上部的吊挂连接区域，建模时已经还原了吊挂接口的平面位置，在做整机装配时可以直接匹配机翼吊挂的安装坐标，不需要额外调整发动机的俯仰角度与安装间隙。发动机的重心位置经过预设，落在吊挂承力结构的受力范围内，可避免飞行过程中出现额外的力矩载荷影响机翼结构寿命。尾喷口部分采用内外涵分开排气的构型，内涵道的高温燃气与外涵道的冷气流在喷口位置平行排出，既可以降低排气温度，也能进一步降低排气噪声，满足民航机场的噪声管控要求。

　　从功能特性来看，模型还原了发动机外部的检修口盖预留位置，对应实际运维中需要定期检查的燃油调节器、滑油加注口、传感器接线端的位置，可用于机务培训时的检修流程模拟。风扇叶片的安装角、叶尖与机匣的间隙都按照实际工程比例设置，在做结构运动仿真时可以模拟风扇旋转的气流导向效果，也能用于展示发动机喘振、叶片失速等故障状态的结构变化逻辑。短舱下部的黄色标识条是地面勤务作业时的防撞标识，对应实际地面维护时设备车的接近区域，避免作业过程中碰撞短舱外壳造成结构损伤。

　　在建模细节处理上，进气道唇口的圆角半径按照实际气动要求设置，保证低速滑行与高速巡航状态下都能获得均匀的进气流场，风扇叶片的叶根榫头结构也做了简化还原，可用于展示叶片与轮盘的连接形式，方便教学场景下讲解叶片的拆装流程。整个短舱的外壳采用分块式结构设计，对应实际制造过程中的复合材料壁板拼接形式，在做结构有限元分析时可以直接拆分壁板零件，施加对应的载荷边界条件，验证短舱结构在鸟撞、冰雹冲击等极端工况下的结构强度。
