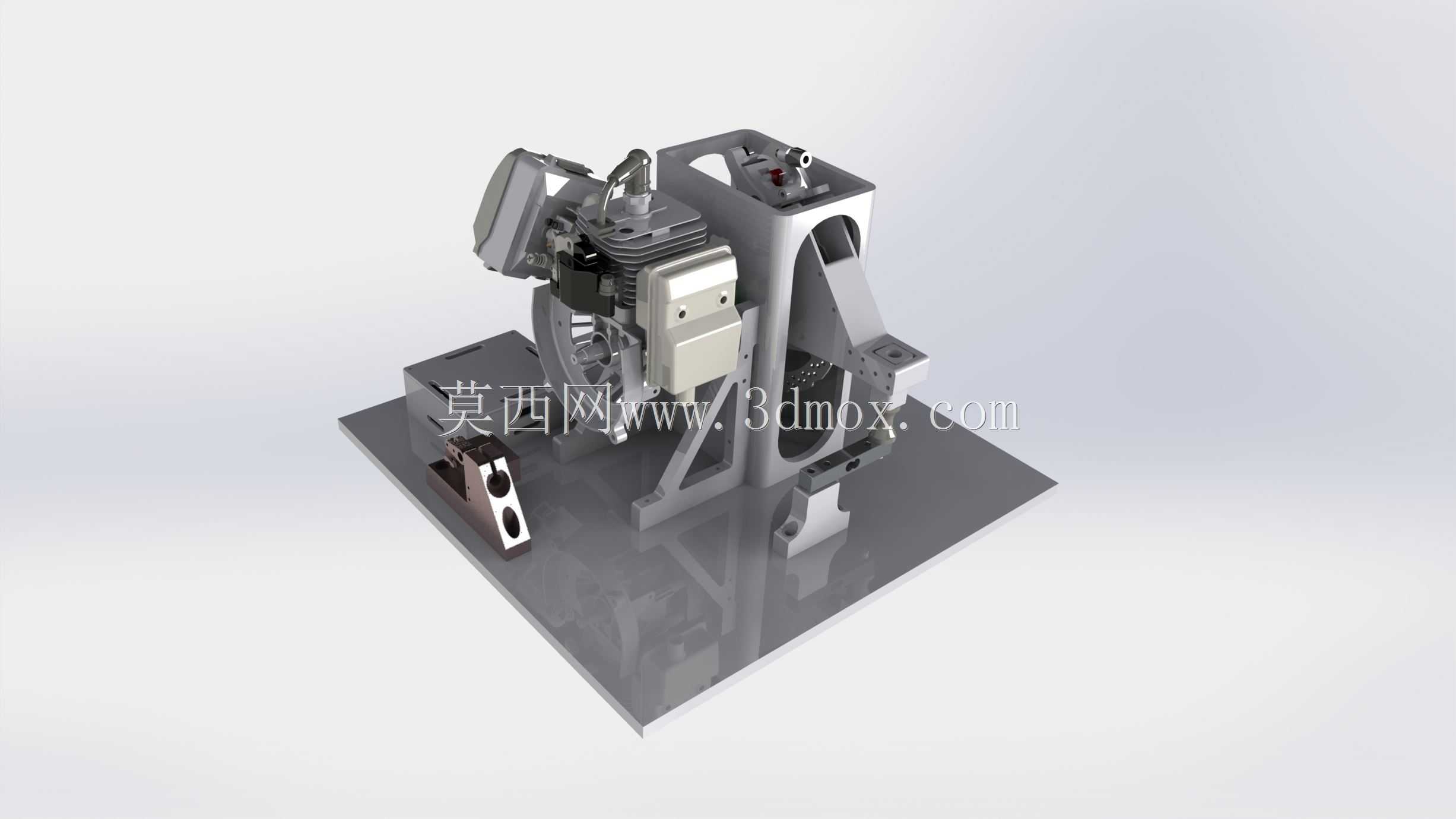

Prony制动式小型发动机性能测试台架

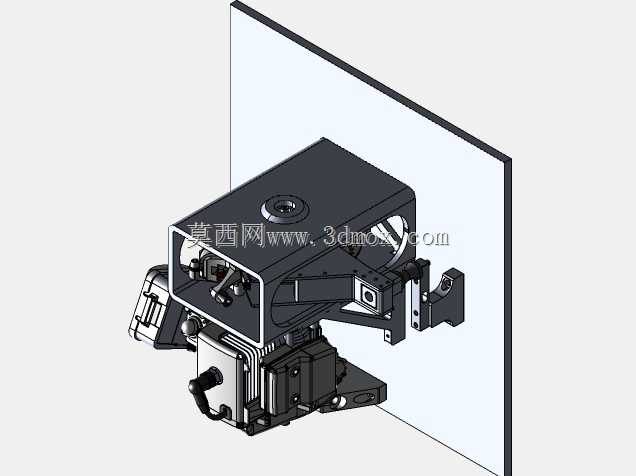

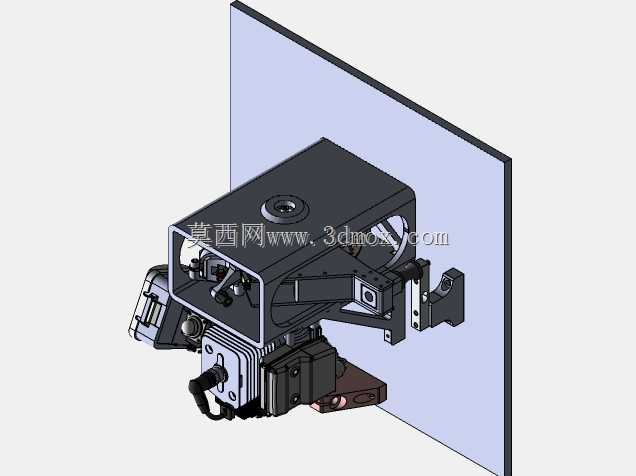

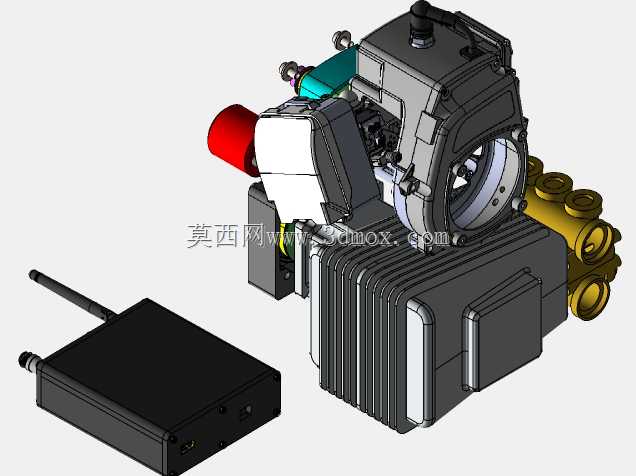

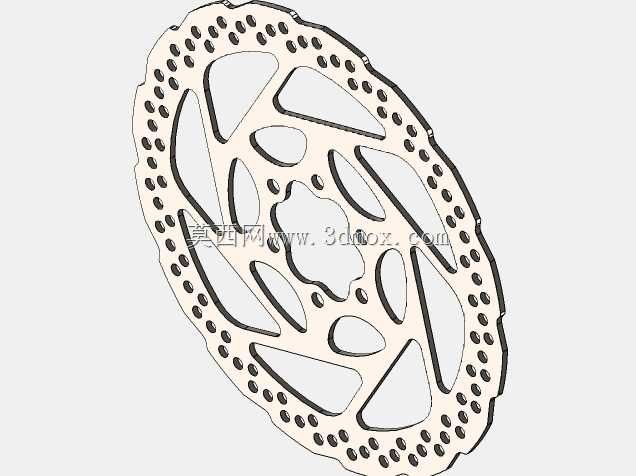

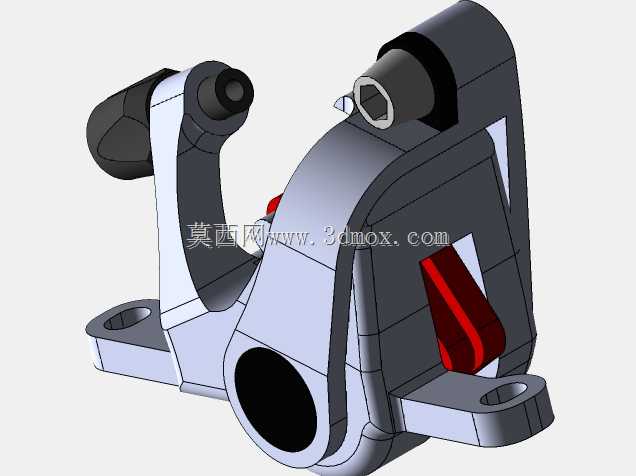

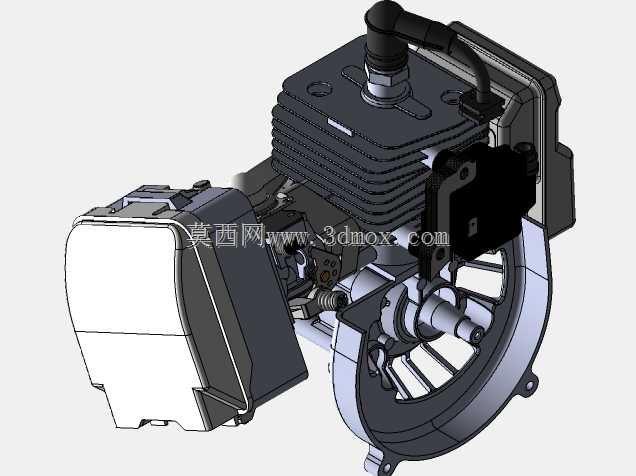

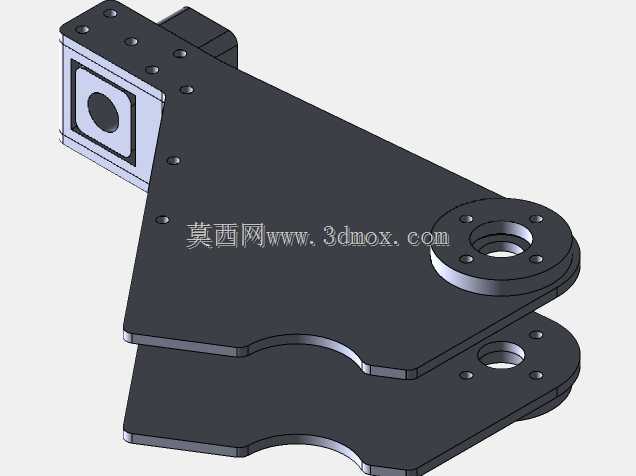

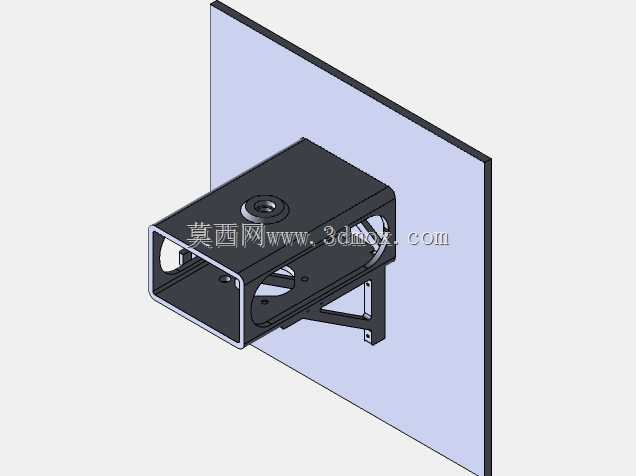

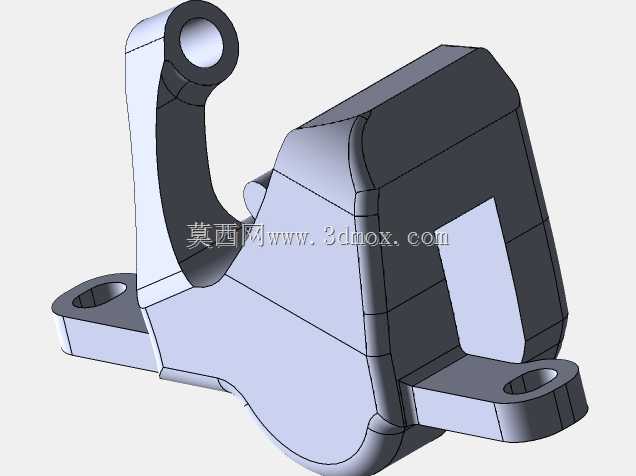

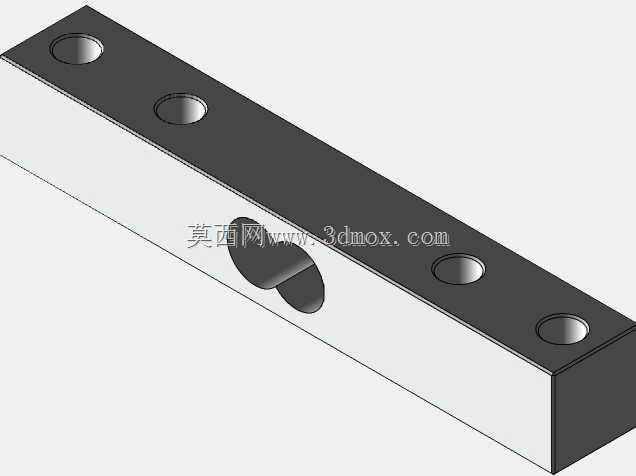

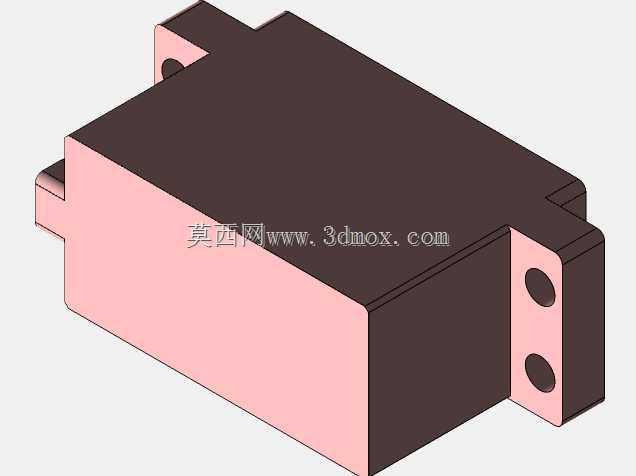

这套测试台架主要面向小型内燃机研发、改装调校场景，可覆盖航模动力、小型通用汽油机的出厂性能校验、改装后参数标定环节，替代传统简易测功装置无法同步采集多维度参数的短板，适配单缸小排量动力单元的台架测试需求，无需额外搭建复杂安装基座即可快速完成动力单元的装夹与测试。台架采用Prony制动原理作为核心测功逻辑，通过摩擦制动负载配合传感单元采集实时运行参数，整套结构集成了转速采集模块、载荷称重模块、流量监测模块，可同步输出发动机运行过程中的转速、输出扭矩、瞬时燃油消耗率等核心性能参数，为飞控系统匹配动力单元提供精准的性能映射数据，也可用于小型发动机维修后的性能复检，判断动力输出是否达到原厂标定阈值。设计阶段优先考虑了台架的安装适配性，底部采用整块平整安装基板作为承载基准，所有功能支架、装夹位、制动单元均直接固定在基板上，安装时只需将基板固定在水平工作台面即可完成台架调平，无需逐个校准功能单元的同轴度；发动机装夹位预留了多组可调安装孔位，可适配不同安装孔距的小型单缸发动机，装夹时通过支架上的可调压块完成发动机固定，可快速调整发动机输出轴与制动单元的同轴度，避免不同轴带来的测试误差与传动损耗。台架的制动单元采用侧置布局，与发动机输出轴通过直连传动结构连接，减少传动环节的功率损耗，提升扭矩采集精度；传感模块的走线全部沿支架内侧的走线槽布置，避免运行过程中线路卷入传动部件，同时也方便后期对传感单元进行校准更换。考虑到测试过程中的振动影响，所有支架与基板的连接位置均设置了加强筋结构，制动单元的安装支架采用镂空式框架设计，在保证结构刚性的前提下降低台架整体自重，同时预留了传感器安装位与走线空间，无需额外加装固定件即可完成传感模块的装配。台架的操作侧预留了足够的操作空间，方便测试人员完成发动机油门调整、油路连接、传感线路插拔等操作，装夹位的高度设置符合常规坐姿操作的人机工程要求，长时间测试操作不易产生疲劳。整套结构的安装边界控制在小型工作台可承载范围内，不需要单独的大型测试台基础，适合小型研发工作室、航模改装门店、小型动力维修站点使用，可在有限空间内完成完整的发动机性能测试流程，测试数据可直接对接外置数据采集模块，生成完整的发动机特性曲线，为动力匹配、故障排查、性能调校提供可靠的数据支撑。
