三旋翼可FDM打印无人飞行器结构设计

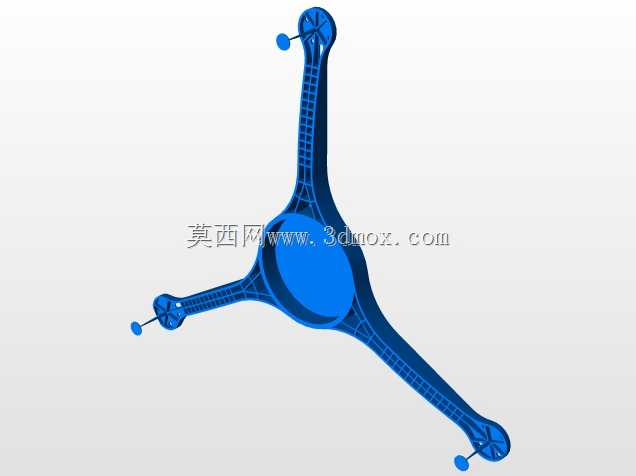

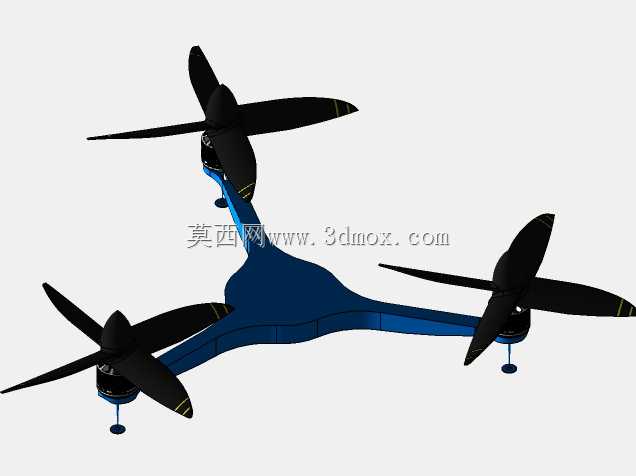

这款三旋翼飞行器的机架主体采用一体化成型思路设计，核心机臂与中心壳体做了等壁厚处理，适配FDM熔融沉积成型工艺的打印特性，避免大角度悬空结构带来的打印支撑冗余，打印完成后仅需去除少量边角支撑即可进入装配环节，无需额外做表面打磨或二次切削加工。三个机臂沿中心壳体呈120度夹角均匀分布，相比常规四旋翼布局减少了一套动力组件的安装位，在保证升力冗余的前提下有效降低整机自重，每个机臂末端预留了标准电机安装孔位，孔位周边做了环形加厚凸台，抵消电机运转时产生的振动应力，避免长期飞行后机臂末端出现应力开裂。机臂与中心壳体的过渡区域做了大圆弧倒角处理，既优化了打印时的丝材堆叠走向，也能在发生轻微碰撞时分散冲击力，降低机架断裂风险。中心壳体内部预留了飞控板、电调、电池的安装腔体，腔体内部设置了多组定位卡槽，无需额外打印固定支架即可完成核心电子元件的限位安装，腔体侧壁预留了走线槽，所有动力线与信号线可沿槽位规整排布，避免飞行过程中线材晃动干扰飞控传感器的采样精度。起落架采用一体化细支腿结构，直接从机臂下方向外延伸，支腿末端做了圆盘形脚垫，增大与接触面的接触面积，降落时可缓冲垂直方向的冲击载荷，同时支腿的长度经过匹配计算，既保证螺旋桨旋转时不会触碰地面，也不会因为过长导致整机重心上抬影响飞行稳定性。从实际应用场景来看，这类三旋翼飞行器可用于小范围的户外航拍、环境巡查、教学实验场景，相比四旋翼机型，其偏航控制可通过尾翼舵机或者电机差速实现，转向响应更灵敏，在狭窄空间内的机动灵活性更具优势。设计过程中对整机的安装边界做了严格校核，螺旋桨旋转平面与机臂、起落架的安全间隙控制在合理范围，避免高速旋转时出现剐蹭，所有安装孔位均适配市面上通用的微型无刷电机、标准桨叶尺寸，打印完成后可直接采购通用配件完成组装，无需定制特殊规格的零部件。机架的壁厚设置兼顾了结构强度与打印重量，在普通PLA耗材打印条件下即可满足日常飞行的强度需求，若需要更高的抗冲击性能，也可更换PETG、ABS等耗材打印，模型的壁厚参数无需调整即可适配不同耗材的打印收缩率。
