V10引擎三档传动齿轮结构设计

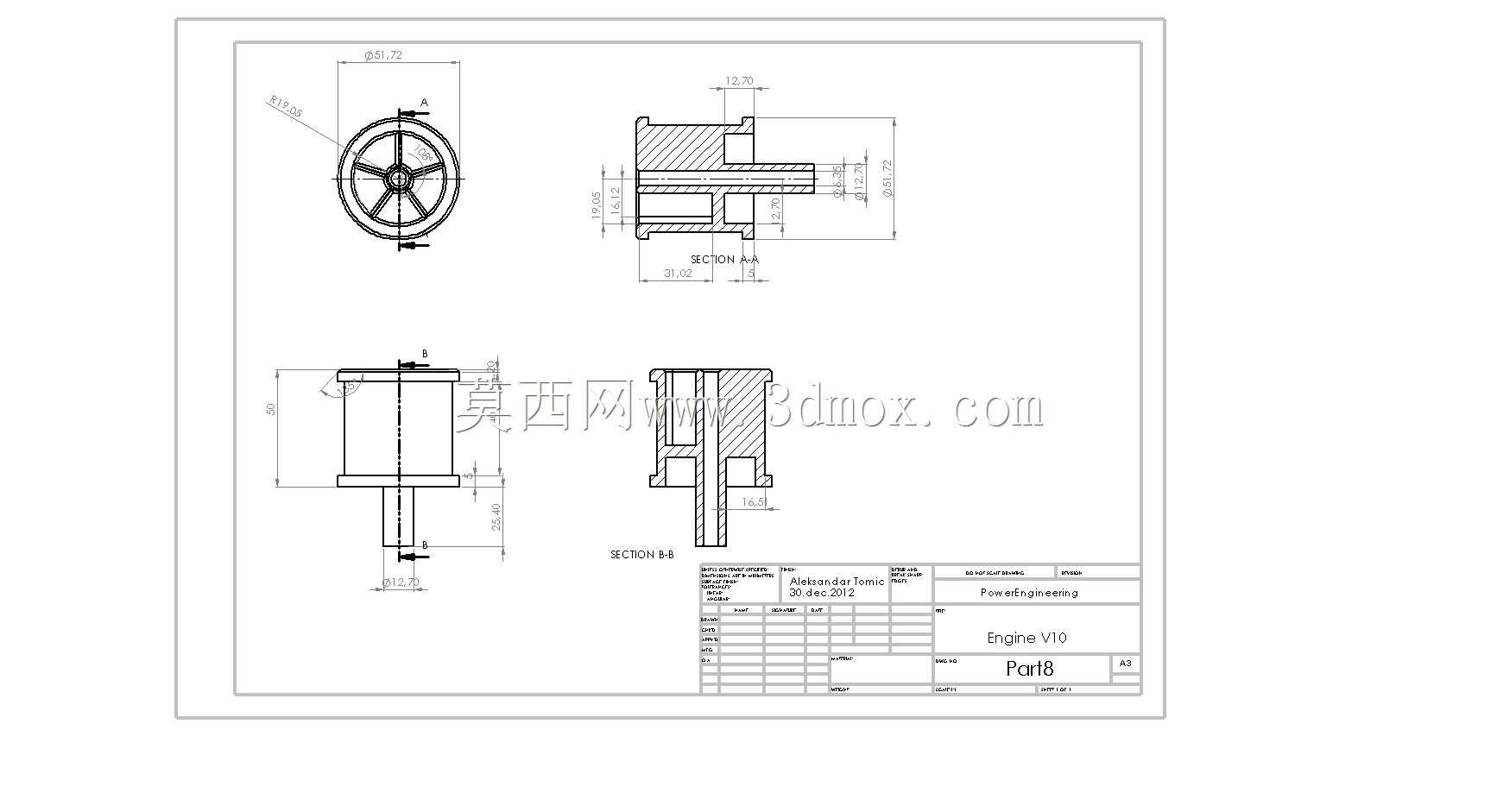

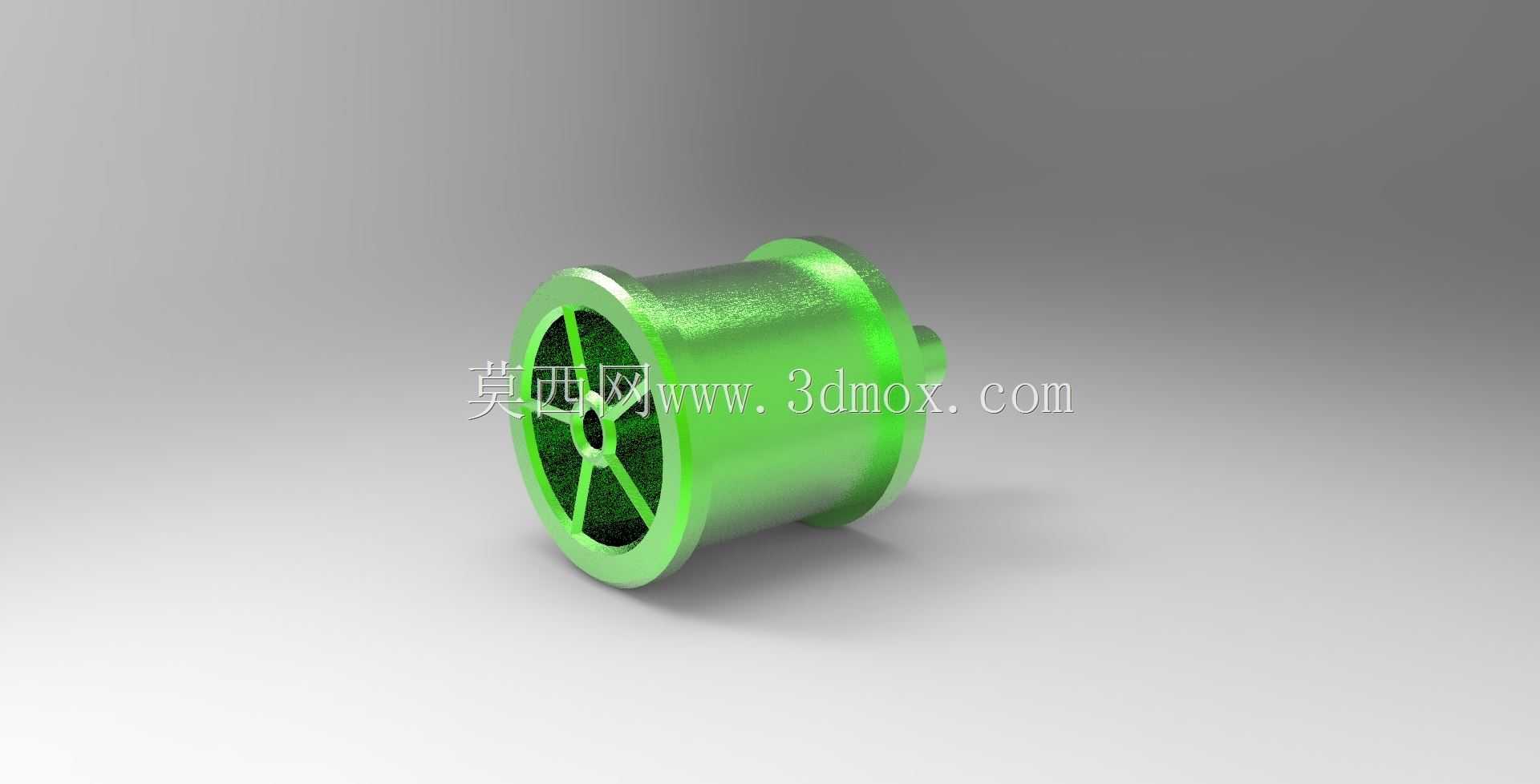

该零件属于V10引擎动力传输系统中的核心传动构件，主要应用于大排量高性能内燃机的档位变速单元，承担引擎不同转速区间下的动力衔接与扭矩传递作用，在引擎运行过程中，通过与啮合齿组的配合切换传动比，匹配车辆不同行驶工况下的动力输出需求，适配高转速大扭矩的动力传输场景，常见于高性能乘用车辆、赛事专用车辆的动力总成中。从结构设计来看，该零件采用筒状主体搭配辐条式端面支撑结构，一端设置带辐条的法兰式连接端，辐条间预留镂空区域，既可以降低零件自身转动惯量，减少引擎高转速运转下的离心力负载，又能为润滑油流动预留通道，保障啮合区域的润滑散热效果，避免持续高负荷运转下的齿面过热磨损。主体筒身采用等壁厚设计，在保证整体结构刚性的前提下控制零件重量，另一端设置同轴定位凸台，用于装配时与传动轴的定位配合，保证传动同轴度，降低运转过程中的径向跳动量，减少传动噪音与异常磨损风险。设计过程中优先考虑了传动啮合的精度要求，齿形参数经过匹配计算，保证与配对齿轮啮合时的重合度处于合理区间，降低传动冲击，同时端面辐条的分布经过动平衡校核，避免高转速下出现共振问题，适配引擎最高转速区间的运转需求。安装边界方面，零件的轴向定位尺寸与引擎变速箱内的安装槽位完全匹配，法兰端的连接孔位与对应传动盘的安装点位一一对应，装配时无需额外加工调整，径向尺寸预留了足够的壳体间隙，不会与周边的换挡拨叉、同步器组件产生运动干涉，筒身内壁的公差配合尺寸按照传动轴的装配精度要求设计，采用过渡配合方式，既保证装配后的连接牢固性，又方便后期维护拆解。零件表面做了硬化处理设计，齿面硬度满足高负荷传动下的耐磨要求，整体结构兼顾了轻量化、结构强度与传动稳定性，能够适配V10引擎持续高负荷运转的工况需求，在动力传输过程中可以稳定传递额定扭矩，不会出现齿面崩裂、结构变形等失效问题。
