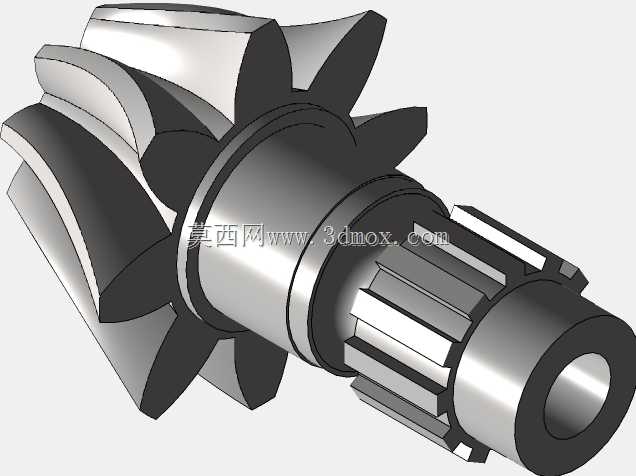

带花键轴段螺旋锥齿轮传动构件

这款带集成花键轴段的螺旋锥齿轮，多用于相交轴间的动力换向传输场景，常见于汽车驱动桥主减速单元、小型工程机械传动箱、精密机床进给传动机构中，可在紧凑安装空间内实现交错轴动力的平稳传递，相比直齿锥齿轮，其啮合重叠系数更高，传动过程中冲击载荷更小，运行噪音更低，适配中高转速的动力传输工况。从结构设计来看，齿轮轮齿采用螺旋齿形设计，齿向沿节锥面呈螺旋状排布，啮合过程中轮齿是逐步进入、退出啮合状态，不会出现直齿锥齿轮整齿突然啮合的冲击问题，能有效降低传动过程中的振动与噪声，同时提升轮齿的承载能力，可承受更大的交变扭矩载荷。齿轮本体与后端的花键轴段采用一体化结构设计，省去了额外的连接装配环节，避免了键连接带来的间隙与应力集中问题，提升了整个传动构件的整体刚性与传动精度，花键段采用矩形花键齿形，齿侧配合间隙经过合理设计，既保证扭矩传递过程中无明显旷量，又能满足装配时的轴向滑移调整需求，适配不同安装位置的轴向尺寸补偿。设计过程中，首先根据传动比要求确定了节锥角、齿顶高系数、螺旋角等核心齿形参数，螺旋角取值兼顾了轴向力大小与啮合重叠系数，避免轴向力过大导致轴承负载超标，同时保证足够的啮合齿数提升传动平稳性；轴段部分的直径设计经过扭转强度校核，结合传递的额定扭矩选取了合理的轴径，花键段的长度根据配合的传动套行程确定，轴端的中心孔设计适配加工时的顶尖装夹需求，也方便后期检修时的同轴度找正。安装边界方面，齿轮轮齿的最大外圆直径、节锥顶点到轴端安装基准面的距离、花键段的大径小径与齿宽、轴段上的定位轴肩尺寸都经过严格公差约束，安装时需保证配对锥齿轮的节锥顶点重合，啮合侧隙控制在合理区间，避免出现偏载、卡滞或反向间隙过大的问题；轴段上的轴承配合位采用基孔制过渡配合，保证轴承内圈与轴的同步转动，花键段与配合的内花键套采用间隙配合，满足装配时的轴向调整需求，整个构件的轴向定位依靠轴肩与锁紧螺母配合实现，可承受传动过程中产生的双向轴向力。实际应用中，这类螺旋锥齿轮构件常作为主减速级的核心零件，将输入轴的水平旋转动力转换为垂直方向的输出动力，匹配差速器或后续传动机构，在重载工况下还需对轮齿进行渗碳淬火处理，提升齿面硬度与耐磨性，延长构件的使用寿命，建模过程中对齿根过渡圆角进行了优化，降低齿根处的应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题。
