摇摆式排气系统支撑控制支架结构

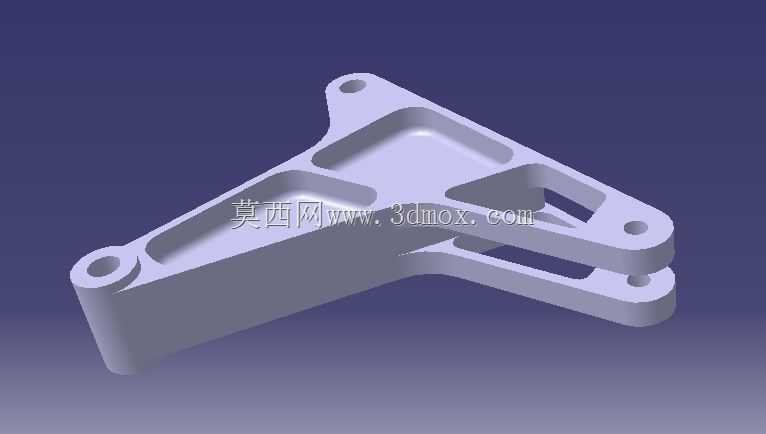

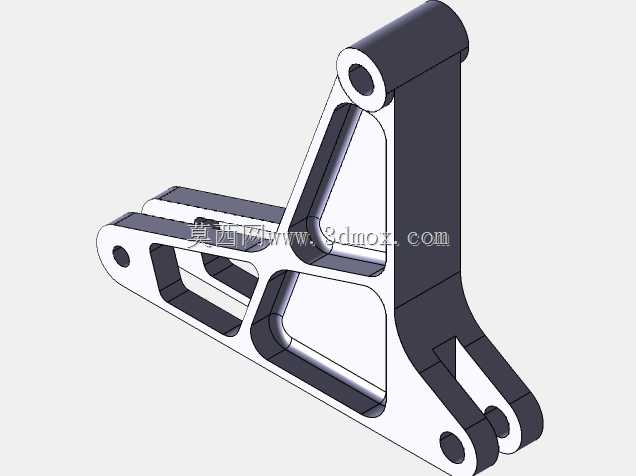

该支架作为排气系统的核心支撑连接构件，主要应用在搭载摇摆式排气布局的动力设备排气通路中，承担排气组件与主体机架之间的载荷传递、位移补偿与定位约束作用。实际工况下，排气系统工作时会伴随动力单元的振动、热胀冷缩产生的微量位移，以及车辆或设备运行过程中的姿态变化带来的动态载荷，该支架需要在保证连接刚性的同时，预留适配摇摆动作的活动余量，避免应力集中导致的结构开裂或连接失效。从结构设计来看，整体采用一体化镂空式构型，在保证结构强度的前提下尽可能削减非必要的实体材料，降低构件自身重量，同时减少热传导路径上的材料堆积，缓解高温排气带来的热应力累积。三个带通孔的连接耳座分别对应不同的安装点位，其中两个同轴分布的耳座用于连接排气侧的摆动铰接端，剩余的单耳座用于对接主机架侧的固定安装位，孔位的同轴度、端面垂直度都按照装配公差要求做了对应设计，保证铰接动作顺畅无卡滞。支架主体的加强筋沿着载荷传递路径分布，从固定端向两个铰接耳座延伸，形成稳定的三角传力结构，镂空区域的过渡位置全部采用圆角处理，避免应力集中在边角位置，提升构件的抗疲劳性能。安装边界方面，固定端耳座的安装孔位间距、铰接端的孔位同轴间距都适配主流摇摆式排气组件的安装尺寸，安装面预留了足够的紧固件操作空间，不需要额外改动周边部件即可完成装配，支架的整体外轮廓尺寸经过校核，在排气系统做全行程摇摆动作时，不会与周边的管线、护板等部件发生运动干涉。实际建模过程中，针对铰接孔的配合公差、安装面的平面度都做了细节还原，筋位的厚度、镂空区域的拔模角度也符合常规金属构件的加工工艺要求，既可以作为结构设计参考，也能直接用于后续的仿真分析、样机加工环节，帮助设计人员快速完成排气系统支撑结构的方案验证与装配校核，减少重复建模的工作量，也能为同类型支撑支架的结构优化提供可参考的构型思路。
