锥齿轮传动滑动轴驱动机构结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:244964
  • 锥齿轮传动滑动轴驱动机构结构设计
  • 锥齿轮传动滑动轴驱动机构结构设计

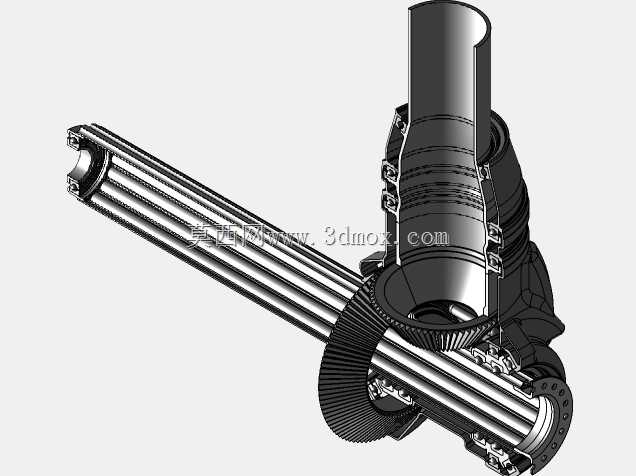

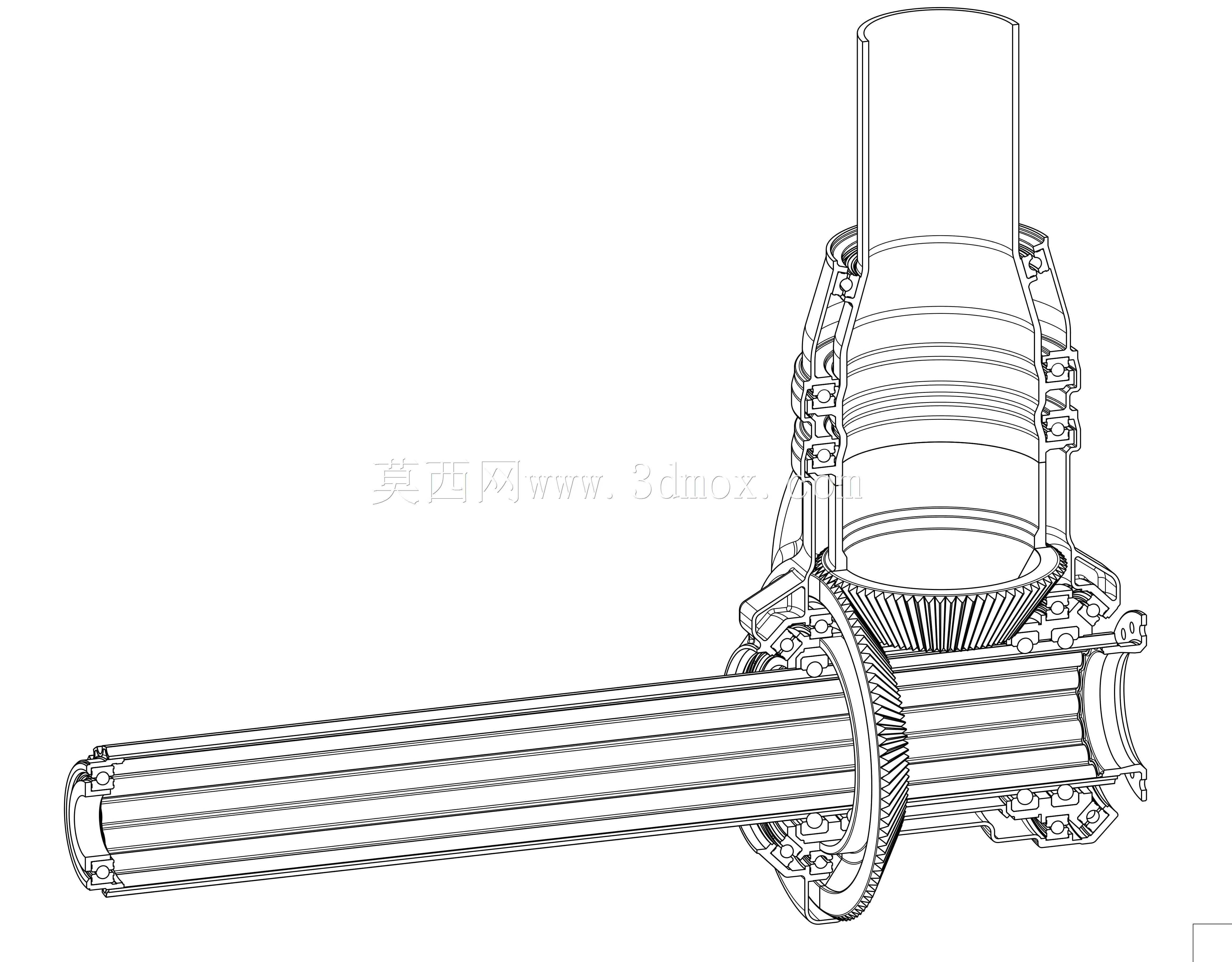

这套滑动轴驱动机构的核心功能是实现相交轴动力传递与滑动轴的直线往复驱动,常见于需要将回转运动转化为轴类部件轴向滑移、同时完成动力换向的设备场景,比如专用机床的进给机构、轻工设备的执行端驱动单元、部分农用机械的调节执行组件中都能见到同类结构的应用。从结构设计逻辑来看,这套机构采用锥齿轮副作为动力换向核心,输入轴与滑动轴呈垂直相交布置,锥齿轮与滑动轴之间采用花键配合结构,既可以保证锥齿轮向滑动轴传递回转扭矩,又能允许滑动轴沿轴向完成滑移动作,避免动力传递与轴向运动出现干涉。滑动轴的主体采用多棱面防滑结构设计,轴身的纵向棱条一方面可以提升轴件自身的抗扭刚度,减少长轴传动过程中的扭转变形,另一方面可以与外部导向套配合形成周向限位,保证轴件滑移过程中不会出现周向转动,确保动力传递的同轴度精度。机构上部的筒状壳体为安装定位基准,壳体外侧设置多组卡箍式连接结构,可直接与设备的主体机架通过抱箍形式完成固定,不需要额外加工复杂的安装法兰,能有效降低现场安装的对位难度,适配不同管径的配套机架接口。锥齿轮副的外侧设置分体式防护壳体,壳体通过螺栓拼接组成封闭腔室,既可以储存润滑脂对齿轮啮合面进行持续润滑,减少齿轮磨损,又能阻挡外界粉尘、切削碎屑进入啮合区域,避免齿轮出现卡滞、磨粒磨损问题,提升机构在复杂工况下的运行可靠性。滑动轴的伸出端设置环形连接槽,可直接与外部执行负载通过卡环或销轴完成连接,不需要额外加工连接螺纹,能缩短装配时的零件加工周期。在安装边界上,这套机构的轴向总长度以滑动轴完全收回状态为基准,预留的滑移行程可覆盖多数常规进给调节需求,垂直方向的壳体外径可适配多数中小型设备的安装空间,齿轮啮合区域的侧方预留有润滑脂加注口,日常维护时不需要拆解整个壳体即可完成润滑脂补充。设计过程中针对长轴的挠度变形做了优化,在锥齿轮安装位置的两侧都设置有滑动轴承支撑点,将滑动轴的支撑跨距控制在合理范围内,避免轴件伸出长度较大时出现下垂变形,保证齿轮啮合的接触面积符合传动要求,减少传动过程中的噪音与振动。
