小型内燃辅助动力单元结构设计

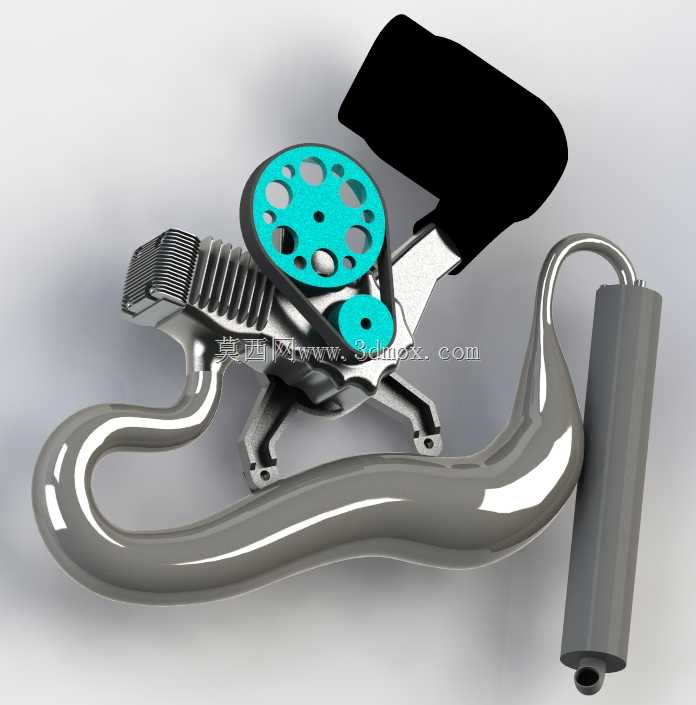

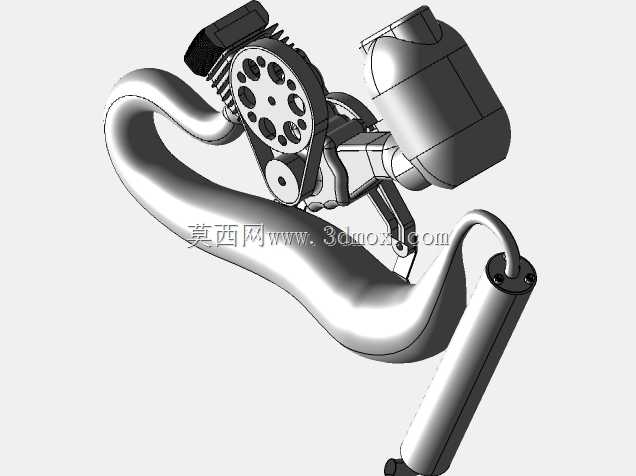

该动力单元多用于小型园林作业设备、便携应急动力装备、轻型无人载具的辅助动力输出场景，可在主动力输出不足或独立供电需求场景下提供稳定的机械能输出，适配需要持续中低功率动力输入的作业端，比如便携打草设备、小型植保无人机的地面启动单元、户外便携发电模组的动力核心。从结构设计来看，整体采用集成化布局思路，将缸体散热组件、带轮传动机构、排气导流结构、安装固定支架整合为紧凑整体，尽可能压缩整机占用空间，适配便携类设备对安装体积的严苛要求。带轮传动部分采用双带轮减速结构，大直径主动带轮与小直径从动带轮配合，可在曲轴输出高转速时完成一级减速，匹配作业端需要的扭矩输出特性，带轮上开设的多组镂空孔并非单纯减重设计，同时兼顾旋转过程中的动平衡校准，可在高速运转时降低径向跳动量，减少支架承受的振动载荷。排气部分采用弯曲成型的导流管结构，管身走向经过避让设计，避开安装支架的固定点位与传动带的运行路径，末端连接的消音腔体采用阻尼式结构，可降低排气过程中的气流脉冲噪音，适配户外作业的噪音管控要求。缸体部分的散热鳍片采用等间距排布设计，鳍片厚度与间距经过热平衡核算，在自然风冷条件下即可满足持续运转的散热需求，无需额外加装散热风扇，进一步减少整机附属部件数量，降低故障点。安装支架采用多点位固定设计，支架上的安装孔位预留了足够的装配公差，可适配不同机架的安装尺寸，安装边界的轮廓尺寸控制在适配单人手持搬运的范围内，整机重心经过配平设计，挂载在作业设备上时不会造成明显的重心偏移，减少操作人员的持握负担。设计过程中对各部件的运动干涉做了全行程校验，传动带的张紧行程预留了合理余量，可在长期使用出现带体松弛时，通过调整支架位置完成张紧，无需频繁更换传动部件。排气管道的固定点位采用弹性衬垫连接，可吸收发动机运转过程中产生的高频振动，避免管道焊缝长期受振动出现开裂问题。
