Po-2轻型飞机桁架式机身结构设计

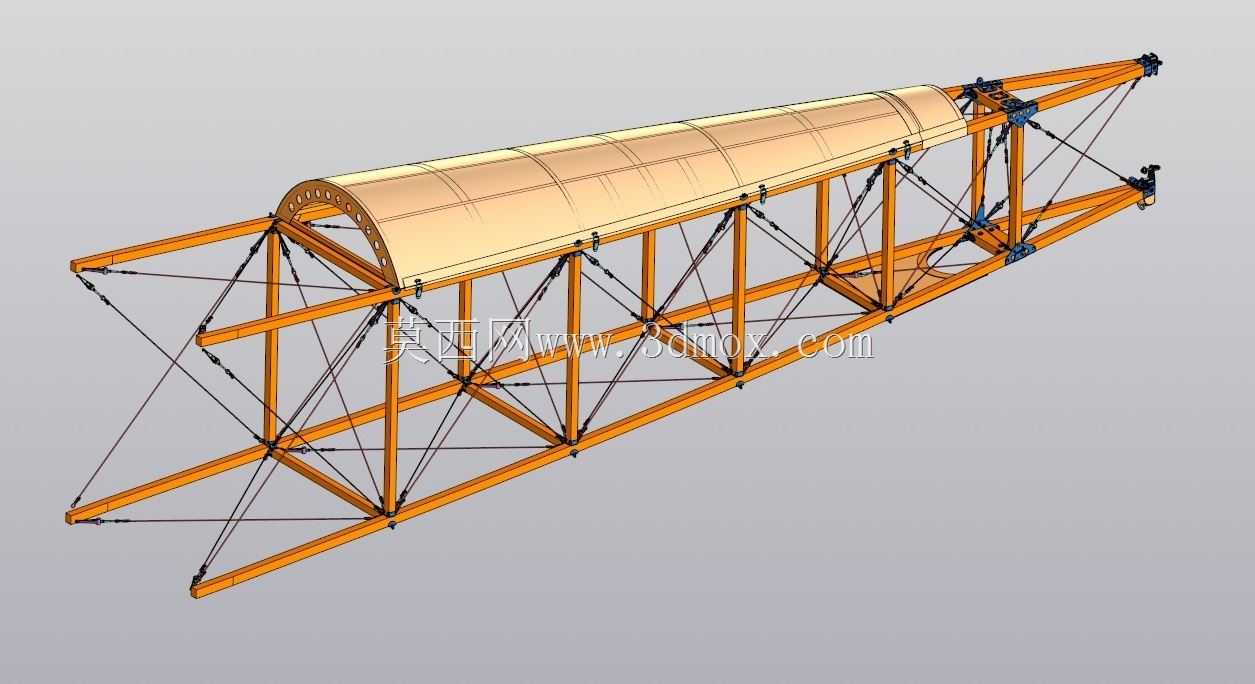

该结构为轻型通用飞机的核心承力机身段，主要应用于轻型农用作业飞机、初级教练机、低空低速通用航空飞行器的主体承载场景，承担连接机翼、尾翼、起落架、动力装置与乘员舱的核心作用，传递全机飞行过程中的气动载荷、起降冲击载荷与部件自重载荷。整体采用空间桁架式承力设计思路，主承力梁沿机身纵向布置，通过多组横向隔框与斜向张线组成空间稳定受力体系，相比硬壳式机身能在极低结构重量下获得足够的结构刚度，适配低空低速飞行器对空重控制的严苛要求。主承力杆件采用标准化型材截面设计，节点处通过铰接式接头完成杆件与张线的固定，张线预紧后可抵消桁架结构在受弯、受扭工况下的局部失稳风险，隔框轮廓完全匹配机身气动外形，为上部半筒形蒙皮提供安装定位基准，蒙皮仅承担维持气动外形的局部气动载荷，不参与主承力路径传力，可大幅降低蒙皮的材料性能要求，适配早期轻型飞机的材料供应与加工能力。从安装边界来看，机身前端预留动力装置安装接头，可匹配小功率活塞发动机的安装定位孔位，中部区域对应乘员舱位置的桁架预留了座舱构件的安装空间，不会与座椅、操纵机构的布置产生干涉，后端设置尾翼连接接头，可直接对接水平尾翼与垂直尾翼的安装支座，下部预留起落架安装点位，满足后三点式起落架的安装固定需求。结构设计过程中充分考虑了维护便捷性，所有张线节点均预留调节余量，可在日常维护中快速调整张紧度补偿结构形变，杆件接头采用标准化连接件，受损后可快速替换同规格杆件，无需整体拆解机身结构。该桁架结构的受力路径清晰，纵向主梁传递机身整体弯矩，斜向张线与横向隔框共同承担剪力与扭矩，各部件受力明确，可在设计阶段快速完成各杆件的载荷校核与截面选型，大幅缩短结构迭代周期，对于轻型低速飞机的机身结构设计具备较强的参考价值，也可作为航空科普、结构教学的具象化参考样例，帮助从业者理解桁架式机身的传力逻辑与布置原则。
