飞机机翼襟翼结构仿真设计

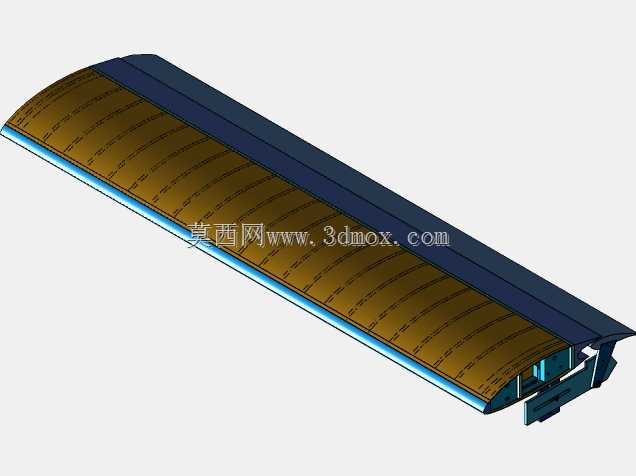

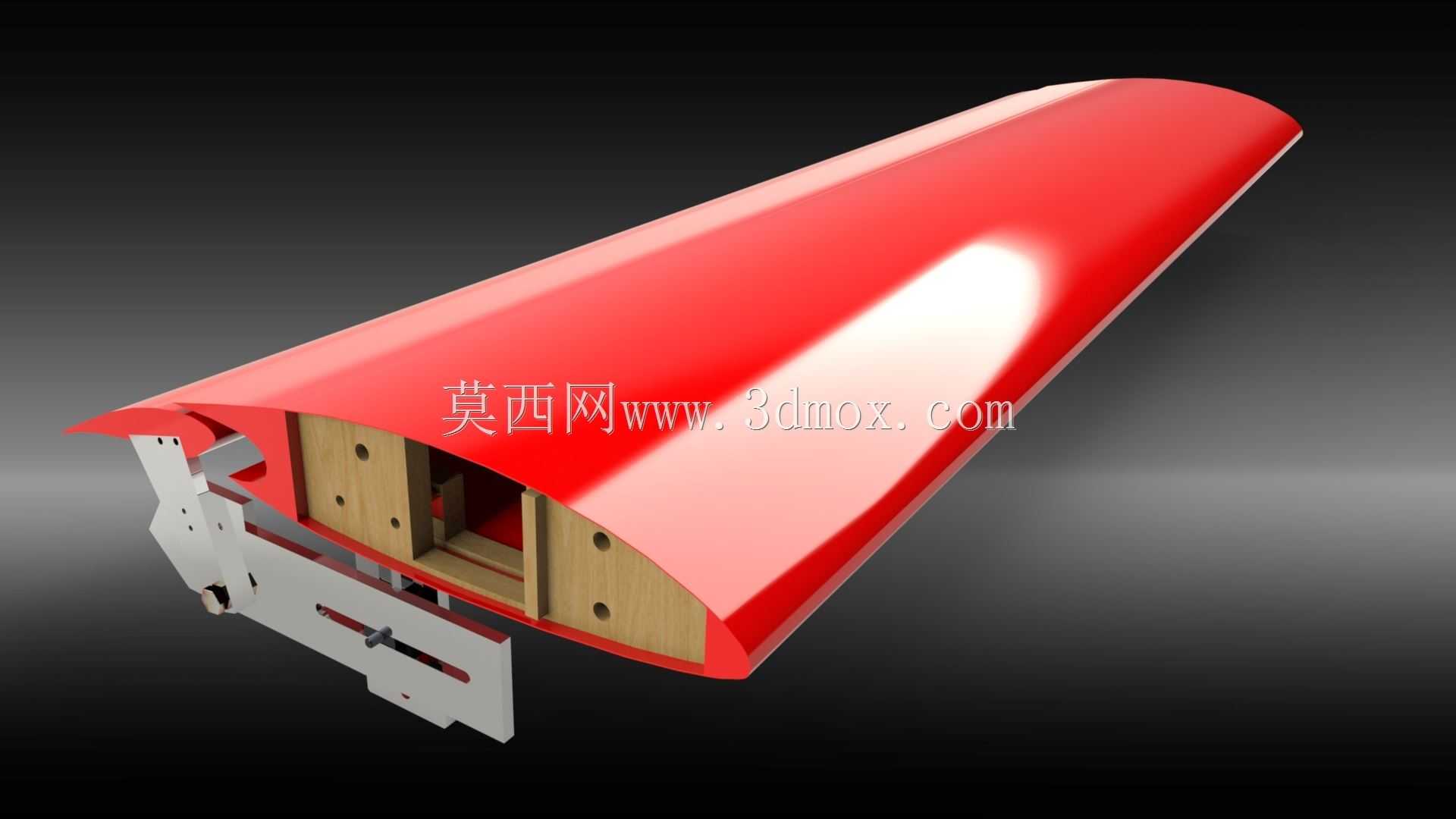

在民用及通用航空飞行器的结构设计环节，襟翼作为机翼核心增升构件，直接决定飞行器起降阶段的低速气动性能，这套结构模型完整还原了襟翼的内部支撑、蒙皮贴合与安装基座的配合关系，可直接用于气动验证阶段的结构干涉检查、运动轨迹校核工作。从实际应用场景来看，这类襟翼结构多用于固定翼飞行器的外侧机翼段，在飞行器起飞阶段向下偏转一定角度，能够在不提升飞行速度的前提下增大机翼弯度与机翼面积，提升整机升力系数，缩短起飞滑跑距离；降落阶段配合副翼、缝翼协同动作，可在维持升力的同时增大飞行阻力，降低着陆进场速度，缩短着陆滑跑长度，同时提升低速飞行阶段的操纵稳定性，避免失速风险。从结构设计思路来看，该模型采用了典型的蒙皮与内部支撑组合的翼面结构，外部曲面严格遵循低速翼型的气动型线要求，蒙皮厚度均匀过渡，前缘做了圆滑修型处理，避免气流在翼面前缘发生过早分离；内部设置了多组木质支撑肋与金属承力梁，支撑肋的型面与蒙皮内表面完全贴合，既能够为薄蒙皮提供足够的法向支撑，避免气动载荷作用下蒙皮发生鼓胀变形破坏翼面气动外形，也能通过肋板上的开孔实现翼内空间的走线与减重，承力梁则沿机翼展向布置，将襟翼承受的气动载荷传递到末端的安装铰接座上。安装基座部分采用了金属板材折弯加工的结构件，预留了多组铰接安装孔位与调节滑槽，既可以通过铰接孔实现襟翼与机翼主翼段的转动连接，也能通过滑槽配合驱动拉杆，实现襟翼偏转角度的线性调节，安装边界完全匹配常规小型固定翼飞行器的机翼末端安装尺寸，基座上的定位孔位公差按照航空构件的常规装配要求设计，可保证装配后襟翼转动过程中与主翼段的间隙均匀，不会发生运动干涉。从功能特性来看，该结构兼顾了气动外形精度与结构轻量化要求，蒙皮曲面的连续性满足气动仿真的型面精度要求，内部支撑结构的排布经过载荷校核，能够承受起降阶段的最大气动载荷而不发生塑性变形，铰接部位的转动副预留了足够的配合间隙，可避免温度变化导致的结构卡滞，整体结构的重量分配沿展向均匀过渡，不会额外增加机翼的扭转载荷。在实际工程应用中，这类模型既可以作为航空类专业教学演示的结构样件，帮助学习者理解襟翼增升的结构原理，也可以作为小型无人机、轻型通用飞机襟翼结构设计的参考原型，设计人员可根据具体飞行器的起飞重量、设计巡航速度等参数，等比例缩放结构尺寸，调整支撑肋的排布间距与蒙皮厚度，快速完成适配性结构修改，减少前期结构设计的重复建模工作量。
