四缸发动机排气歧管结构设计

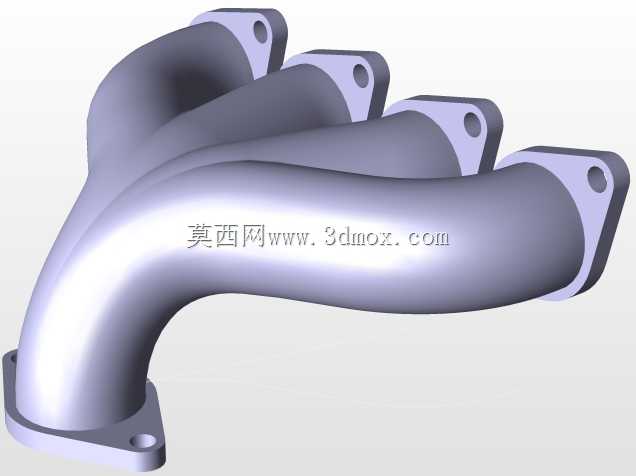

在车用内燃机的进排气系统设计中，排气歧管是连接发动机气缸盖排气侧与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性，甚至会关联到整机的动力输出特性与排气背压表现。这款四缸机型配套的排气歧管，采用等长渐变流道的布局思路，四个进气法兰端分别对应发动机四个气缸的排气出口，法兰面预留的螺栓孔位完全匹配气缸盖排气侧的安装点位，安装面的平面度公差控制在0.05mm以内，避免装配后出现排气泄漏的问题。流道部分从进气端开始逐步做顺滑弯曲过渡，没有出现直角转折或者截面突变的结构，目的是减少排气气流在管路内的紊流阻力，让每个气缸排出的高温废气都能以尽可能一致的阻力汇入末端的总排气出口，避免各缸之间出现排气干涉，尤其是在发动机高转速工况下，均匀的流道阻力能有效降低排气残余废气量，提升气缸的充气效率。从安装边界来看，四个进气法兰的中心距完全对应直列四缸发动机的缸心距参数，总出口端的法兰尺寸适配常规三元催化器的入口连接规格，整体的外轮廓尺寸经过避让校核，不会与发动机舱内的周边部件比如防火墙、转向助力管路、冷却水管路产生装配干涉。实际装车应用中，这类排气歧管多用于小排量直列四缸自然吸气发动机，除了基础的导流作用，其弯曲的流道形态也能利用排气脉冲效应提升排气抽吸效果，帮助气缸在排气行程更彻底地排出燃烧后的废气。设计过程中需要重点考量流道的曲率半径，曲率过小会导致气流阻力陡增，曲率过大则会增加歧管的整体占用空间，无法在紧凑的发动机舱内完成布置，这款模型的流道曲率经过多轮调整，在阻力控制和空间占用之间取得了平衡，同时法兰与管路连接的位置做了加厚过渡处理，应对发动机冷启动到正常工作温度的反复热冲击，减少长期使用后连接处出现开裂的风险。
