NACA0011翼型额外300安定面机翼结构

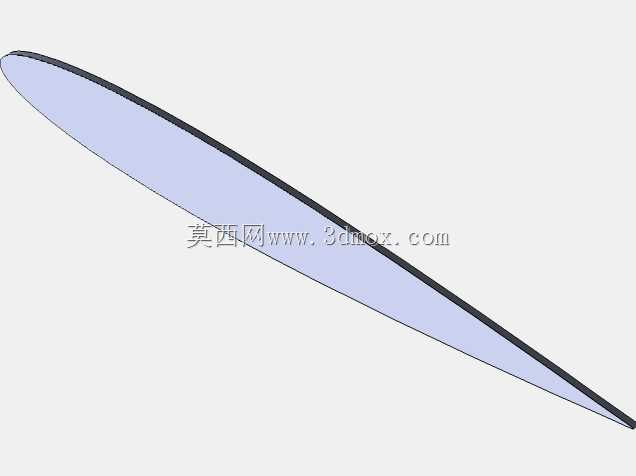

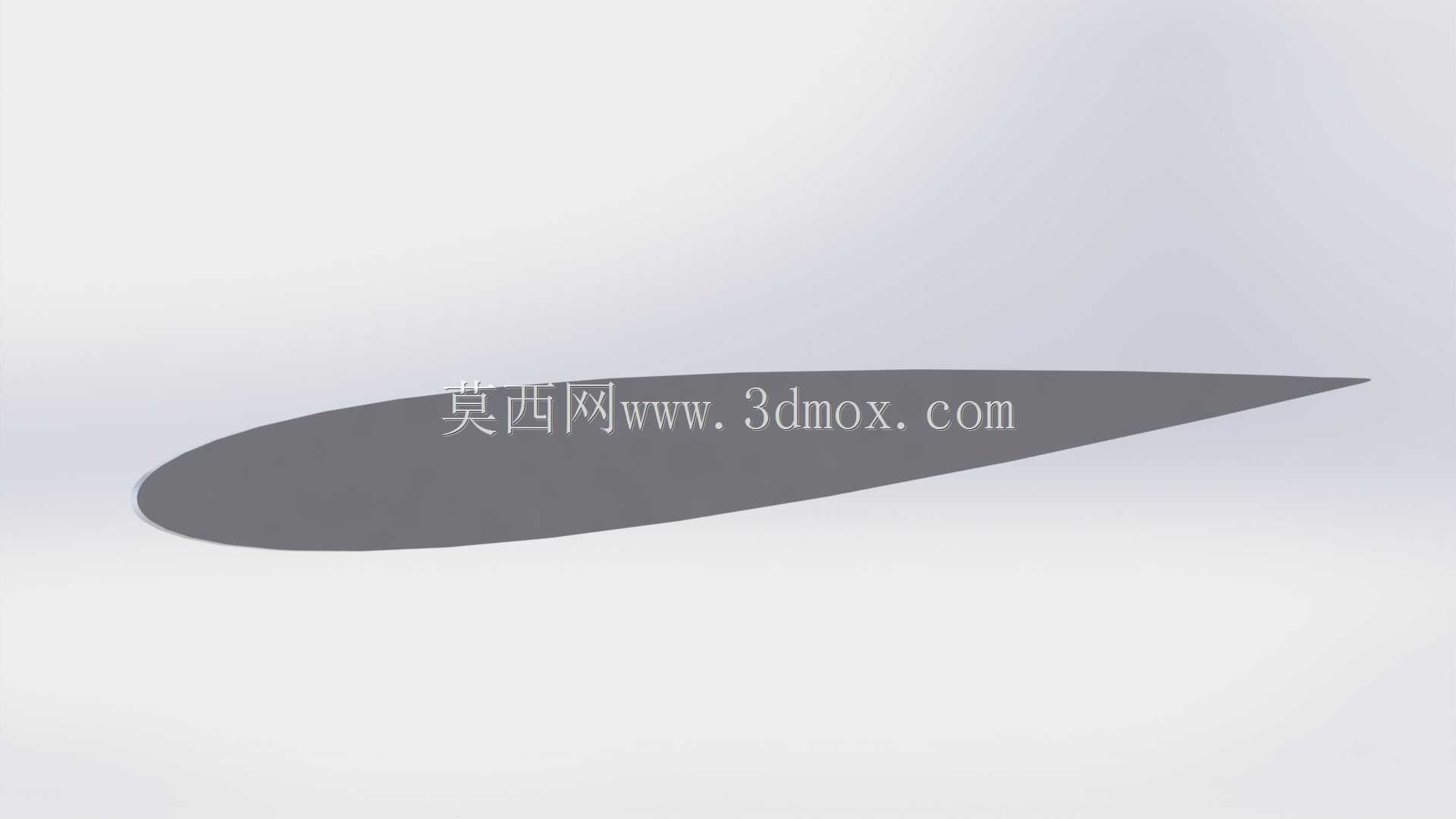

在轻型通航飞机、小型无人机的尾翼安定面设计场景中，这类基于NACA0011对称翼型开发的额外300安定面机翼，承担着维持飞行器纵向静稳定性的核心作用，区别于主翼的升力输出需求，安定面的核心功能是在飞行姿态出现扰动时，提供反向恢复力矩，避免飞行器出现俯仰方向的发散振荡，保障飞行姿态的可控性。从设计思路来看，选用NACA0011对称翼型作为基础翼型，核心考量是对称翼型在零迎角状态下不产生额外升力，不会在平飞阶段引入不必要的俯仰力矩，能够降低平飞阶段的配平阻力，同时该翼型的阻力发散马赫数适配亚音速低速飞行场景，足够覆盖轻型飞行器的常用飞行速度区间，11%的相对厚度既能够保证翼面内部有足够空间布置操纵摇臂、配重块等结构件，也不会因为厚度过大增加过多的型阻。在外形尺寸与安装边界层面，该安定面机翼的展长、弦长参数匹配常规轻型飞行器的尾翼容量设计要求，翼根处的安装接口采用标准的翼梁连接形式，安装时需要保证翼面的安装角偏差控制在允许范围内，避免引入额外的配平力矩，翼面的后缘预留了操纵面的安装铰接位，可直接匹配对应规格的升降舵结构，不需要对翼面主体进行二次切削加工。从实际使用的角度出发，这类翼型的失速迎角范围适中，在飞行器进行大姿态机动时，安定面不会先于主翼发生失速，能够保证在极端姿态下依然拥有足够的姿态恢复力矩，翼面的外形曲面严格遵循NACA翼型的坐标点生成，曲面连续性满足气动分析的精度要求，可直接导入气动仿真软件进行升阻特性、力矩特性的计算验证，也可作为结构有限元分析的基础几何模型，用于校核翼梁、蒙皮在不同气动载荷下的应力应变情况，为后续的结构轻量化设计提供基准参考。在安装适配过程中，需要注意翼面与机身尾段的整流过渡，避免连接处出现台阶或者缝隙引发额外的干扰阻力，同时翼面的重心位置需要匹配操纵系统的铰链力矩设计要求，必要时可在翼面前缘预留配重安装空间，消除操纵面的颤振风险。
