带固定螺钉的热管辅助CPU散热片结构

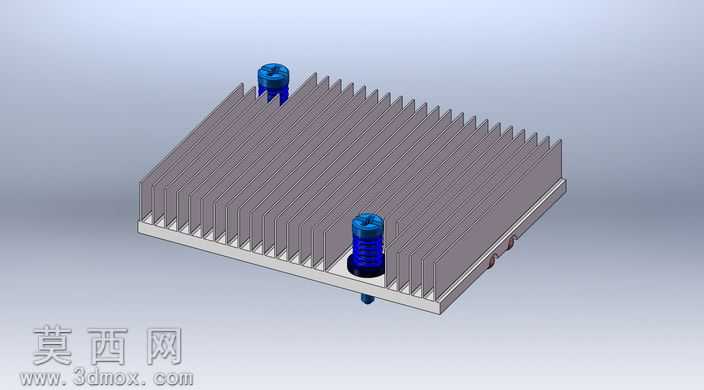

本作品为处理器用热管辅助散热结构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循消费级电子散热器件的实际生产装配逻辑，对每一处结构细节做了1:1还原。模型主体为铝挤成型的散热鳍片基座，建模时通过线性阵列命令生成等间距排布的直立鳍片，每片鳍片的厚度、鳍片间距、鳍片高度均经过参数化约束，可根据不同散热功耗需求快速调整尺寸参数，鳍片边缘做了微小的倒角处理，还原真实冲压裁切后的工艺特征，避免尖锐直角的建模失真。基座底部为平整的热源接触平面，建模时保证平面度公差约束，还原实际产品中与处理器表面贴合的安装要求，基座上预留了两处对称的螺钉安装沉孔，沉孔深度、孔径完全匹配配套的十字槽固定螺钉，螺钉模型单独建模还原了螺纹牙型、头部槽型、尾部导向锥度的细节，装配时采用同轴心、面重合的配合约束，还原实际安装时螺钉穿过散热片基座锁入主板背板的装配关系。模型渲染阶段为不同部件赋予了对应真实材质：铝制鳍片与基座赋予磨砂阳极氧化铝材质，调整材质反射率与粗糙度参数，还原铝挤件表面细腻的哑光金属质感；固定螺钉赋予镀镍钢材材质，添加轻微的环境反射效果，还原金属紧固件的表面光泽；背景采用渐变浅灰影棚环境，添加柔和的定向光源模拟产品展示的打光效果，在鳍片间隙生成自然的明暗层次，清晰展现鳍片的排布密度与整体结构轮廓。设计思路上，该散热结构采用热管辅助传导+大面积鳍片自然对流的散热方案，建模时还原了热管与鳍片、基座的嵌合结构，保证热传导路径的结构合理性，对称分布的固定螺钉设计可保证散热片安装后受力均匀，避免基座倾斜导致与处理器表面贴合不严的问题，直立鳍片的排布方向顺应机箱内常规风道走向，可最大化利用流经鳍片间隙的气流带走热量，整体模型无多余冗余特征，所有结构均具备实际生产可行性，可直接用于散热方案验证、装配干涉检查、产品展示渲染等场景。
