小型涡轮动力空中靶机结构设计

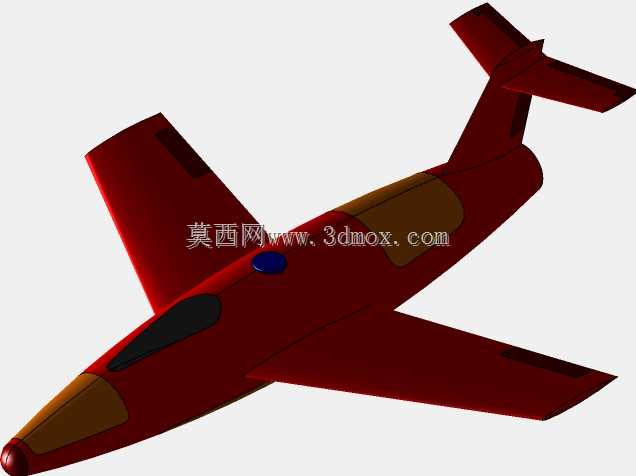

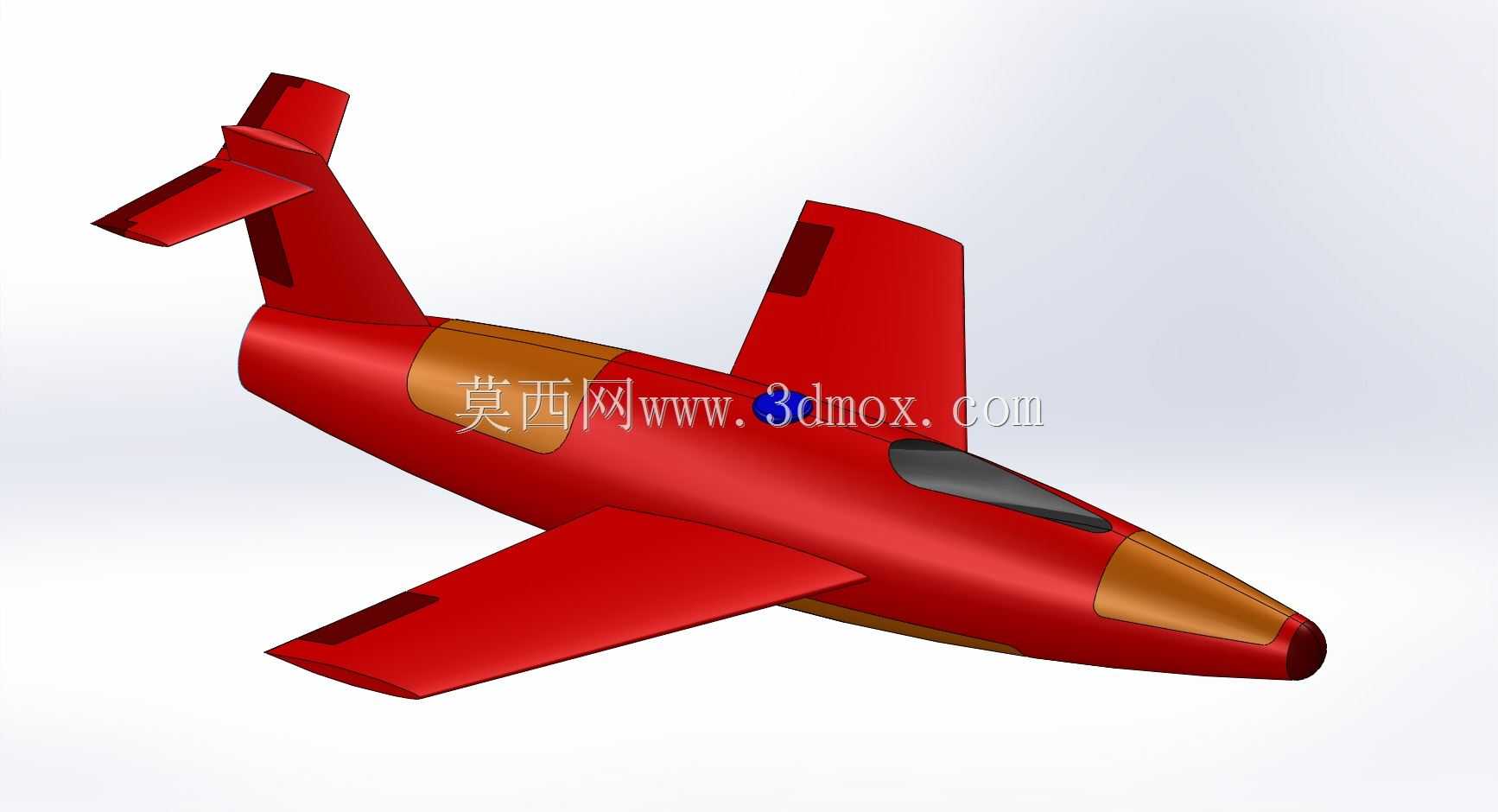

该靶机主要用于地面防空武器系统的实弹训练场景，为防空火力单元提供模拟空中来袭目标的飞行载体，承担空中机动靶标供弹炮系统、近程导弹系统完成瞄准、跟踪、射击训练的核心功能，并非面向可回收复用场景设计，结构设计上优先保障飞行姿态稳定性与成本可控性，无需考虑着陆回收的结构冗余。整体外形采用常规下单翼布局，机身主体为流线型旋成体设计，机头段做钝头修形，既降低亚音速飞行阶段的压差阻力，也可预留空间安装靶标必备的雷达反射增强装置或红外信号模拟组件；机身中段设置设备舱，可搭载飞控模块、信号源、动力系统油路与供油组件，机翼采用平直翼型，兼顾低速飞行下的升力系数与结构易加工性，尾翼为常规垂尾加平尾布局，保障飞行过程中的航向与俯仰稳定性，垂尾与平尾的舵面预留安装位置，可适配简易飞控系统实现基础的航线飞行与机动动作。外形尺寸上，整机长度为2米，翼展宽度为1.8米，设计总重量控制在30公斤级别，动力系统匹配小型涡轮喷气发动机，安装边界上需在机身尾部预留发动机安装法兰接口与排气通道，机身中段预留燃油箱安装空间，重心位置设计在机翼平均气动弦长30%位置附近，保障飞行过程中的纵向静稳定性，无需额外增加配重即可满足飞行配平要求。结构设计上，机身可采用分段式拼接结构，分为机头段、设备舱段、动力舱段、尾段，各段之间采用法兰对接加紧固件连接的方式，既便于加工制造，也可快速完成内部设备的装配调试；机翼与机身采用插接式连接结构，可快速拆解运输，外场部署时无需复杂工装即可完成整机组装。机翼与尾翼的结构采用蒙皮加内部翼肋的轻量化设计，在保障结构刚度满足飞行载荷要求的前提下，尽可能降低结构重量，预留更多重量配额给任务载荷与燃油系统。机身表面预留光学信号源、雷达反射器的安装接口，可根据训练需求快速更换不同的信号模拟组件，模拟不同类型的空中目标特征，适配不同训练科目的要求。由于无需考虑回收需求，机身结构无需设计起落架、着陆缓冲等相关结构，进一步降低了结构复杂度与整机重量，让动力系统的推力更多用于保障飞行性能与机动能力，可模拟亚音速段的低空突防、平飞通场等典型空中目标动作，为防空训练提供贴近实战的目标特性。
