七英寸长航时四旋翼FPV穿越机结构设计

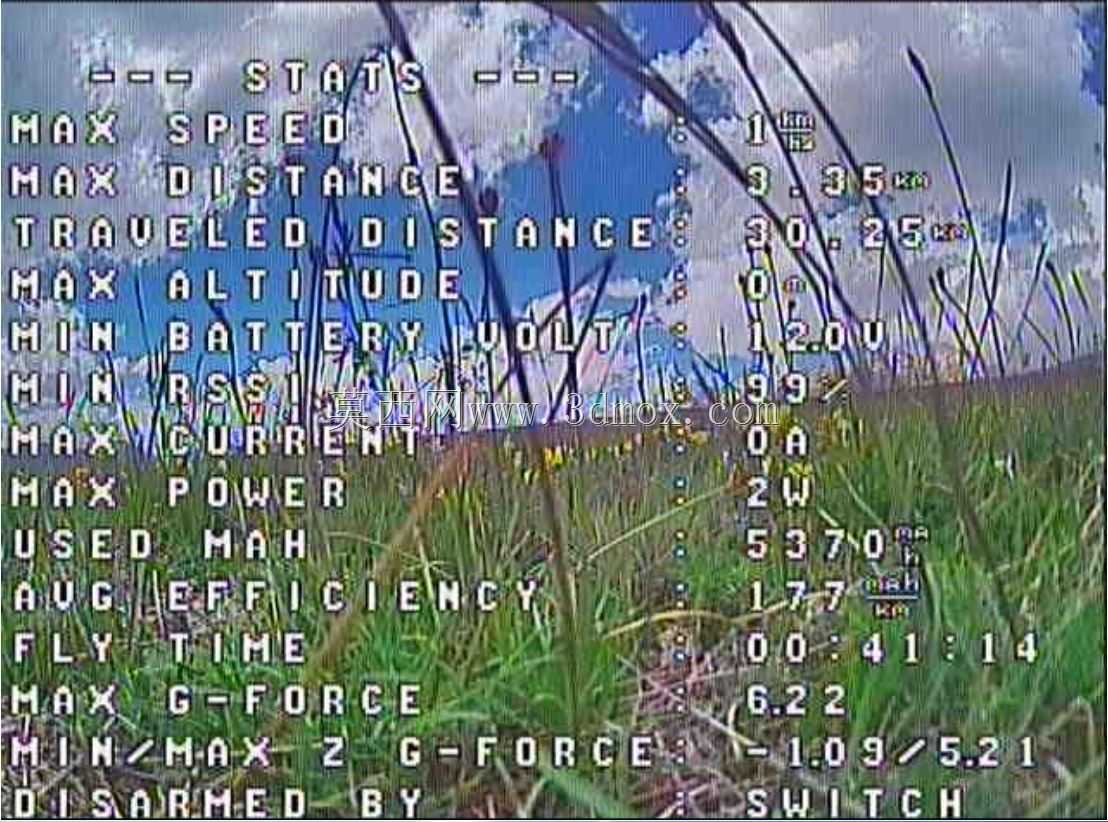

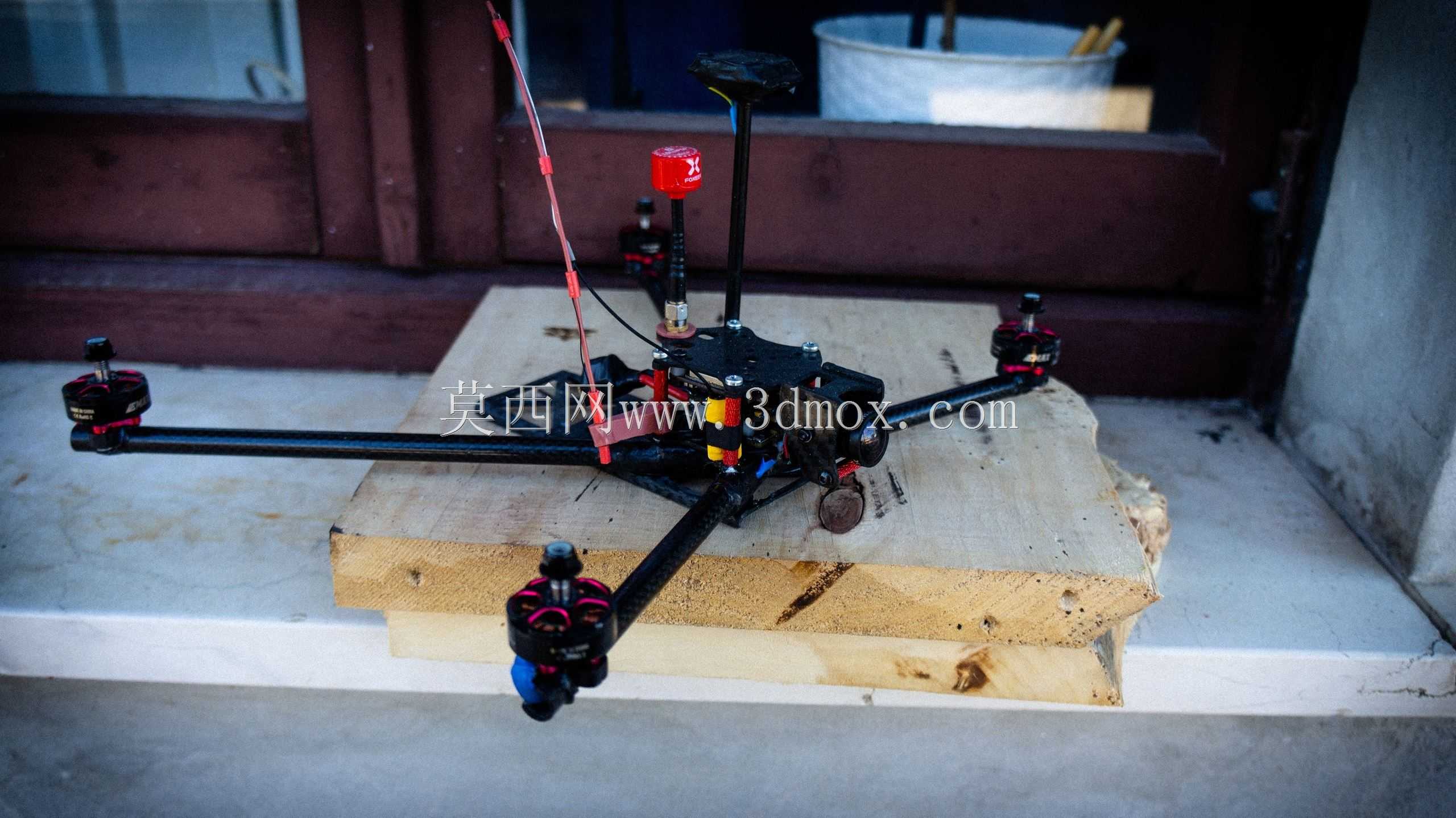

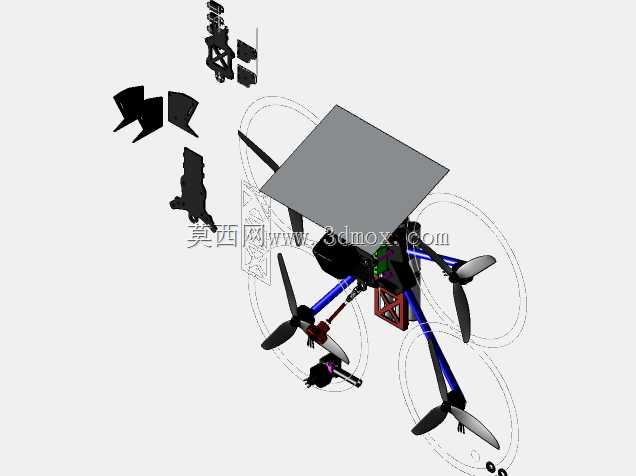

这款七英寸规格的四旋翼FPV飞行器，主要面向长距离户外飞行、复杂地形穿越航拍、户外作业巡检等场景设计，相比常见的五寸穿越机，更长的机臂轴距能够搭载更大尺寸的螺旋桨，在同等动力输出下获得更高的升力效率，从而实现更长的续航表现，实测留空时间可达到四十分钟以上，能够覆盖数公里范围内的飞行作业需求，适合郊野环境的地貌探查、户外徒步跟拍、输电线路近距巡检等需要长时间滞空的使用场景。从结构设计思路来看，整机采用X型对称布局，机臂选用高强度碳纤维管材加工，在保证结构刚性的同时尽可能降低自身重量，机臂与中心飞控安装板采用快拆式锁紧结构，外出携带时可快速拆卸机臂收纳，抵达作业场地后无需复杂调试即可完成组装。中心板采用分层堆叠设计，最上层预留图传天线、GPS模块的安装位，将GPS模块通过碳纤维立柱架高安装，能够最大程度降低电调、动力线的电磁信号干扰，保证飞行过程中定位精度稳定；飞控、电调、接收机等核心电子元器件集中布置在中心板中层，外部设置轻量化的保护罩，避免飞行过程中树枝、碎石剐蹭损伤元器件；电池安装位设置在中心板最下层，采用绑带固定结构，可根据不同作业需求搭配不同容量的锂电池，调整安装位置即可灵活调整整机重心，保证不同挂载下飞行姿态平稳。机臂末端的电机安装座预留了标准孔位，可适配多款常用的无刷电机，电机座下方集成了LED指示灯与减震脚垫，降落时能够起到缓冲作用，同时夜间飞行可通过指示灯清晰判断飞行器朝向。整机的安装边界经过反复校核，在搭载常规4S锂电池、高清图传设备与运动相机的状态下，整机起飞重量控制在合理区间，机臂长度经过优化，既保证了大尺寸桨叶的转动空间不会产生干涉，又不会因为轴距过大导致飞行灵活性下降，兼顾了长续航能力与穿越飞行所需的机动性能。图传天线采用立式安装设计，信号发射端朝向斜上方，在低空穿越障碍物时能够尽可能减少信号遮挡，保证远距离飞行时的图传信号稳定，整机所有走线均沿机臂内侧布置，通过线卡固定，避免飞行过程中线材晃动干扰螺旋桨转动，也降低了线材被外物勾挂的风险。
