小型可搭载GoPro四旋翼航拍飞行器结构

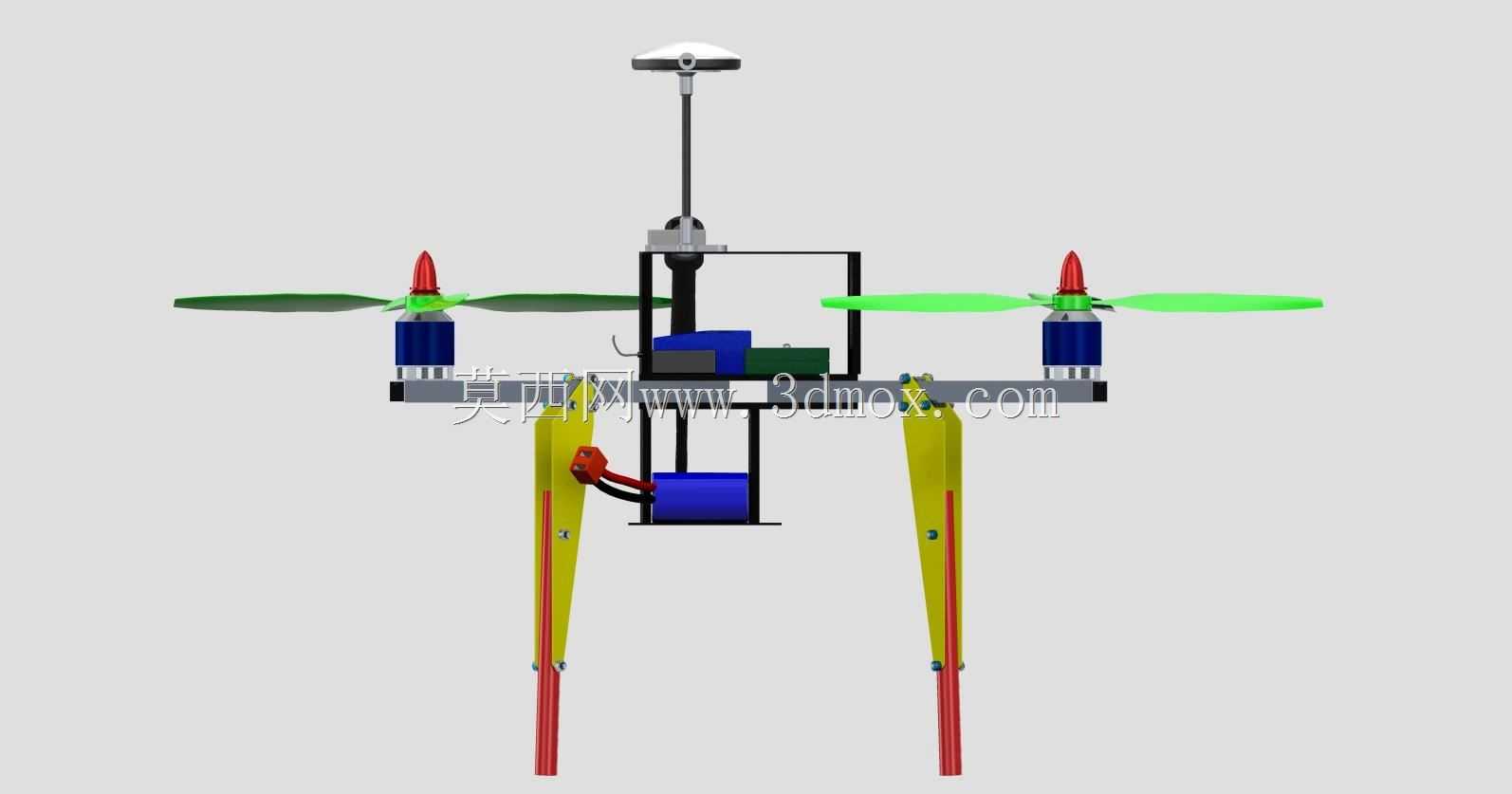

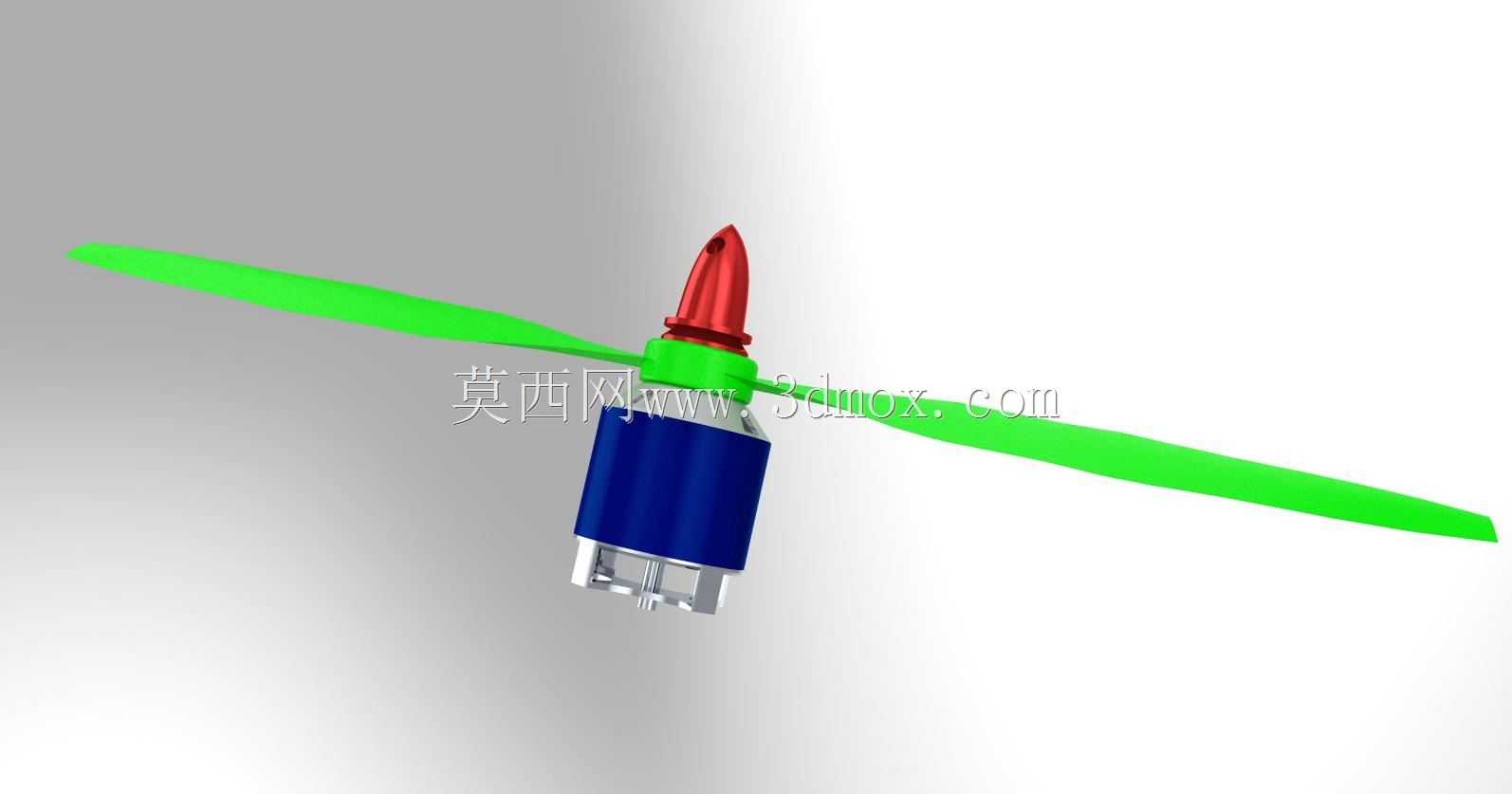

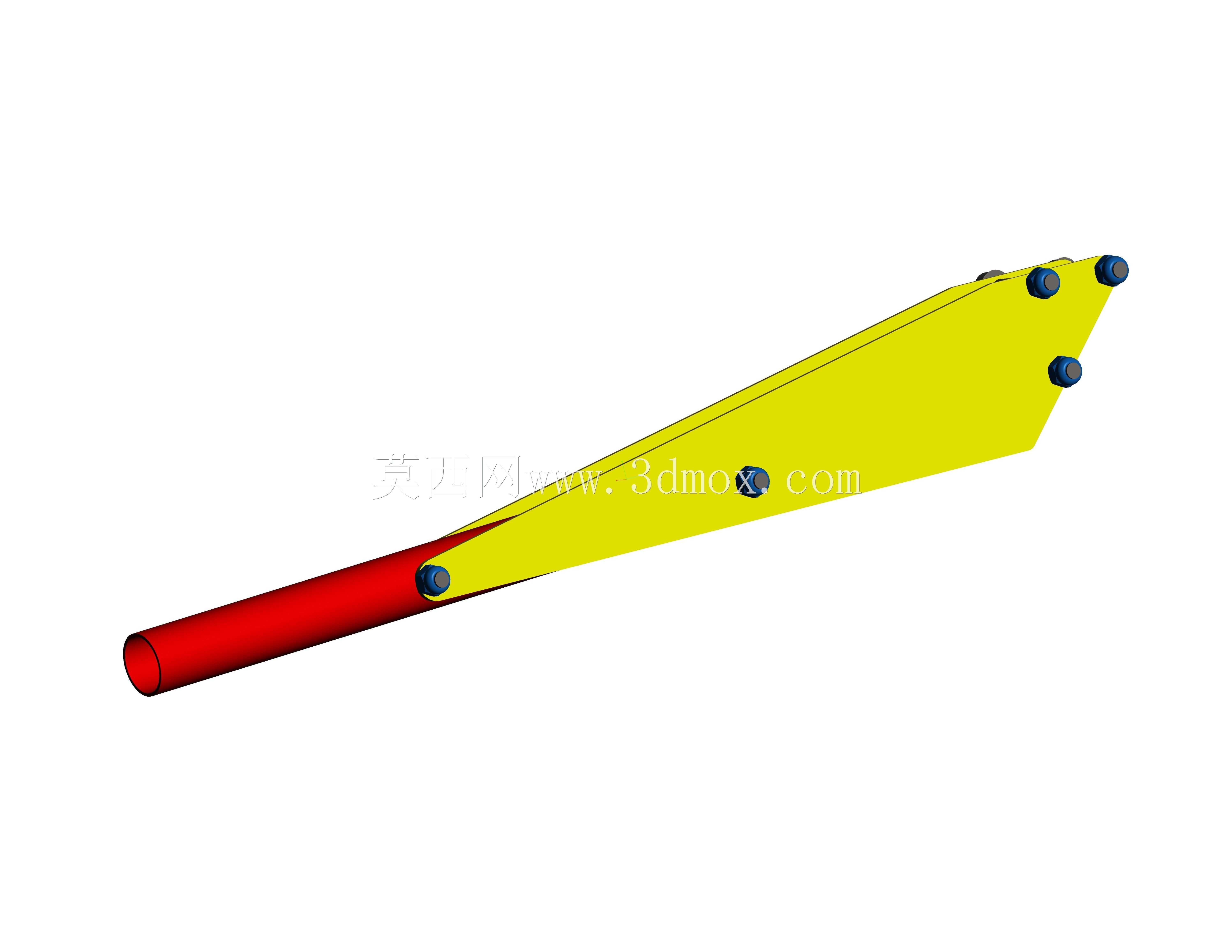

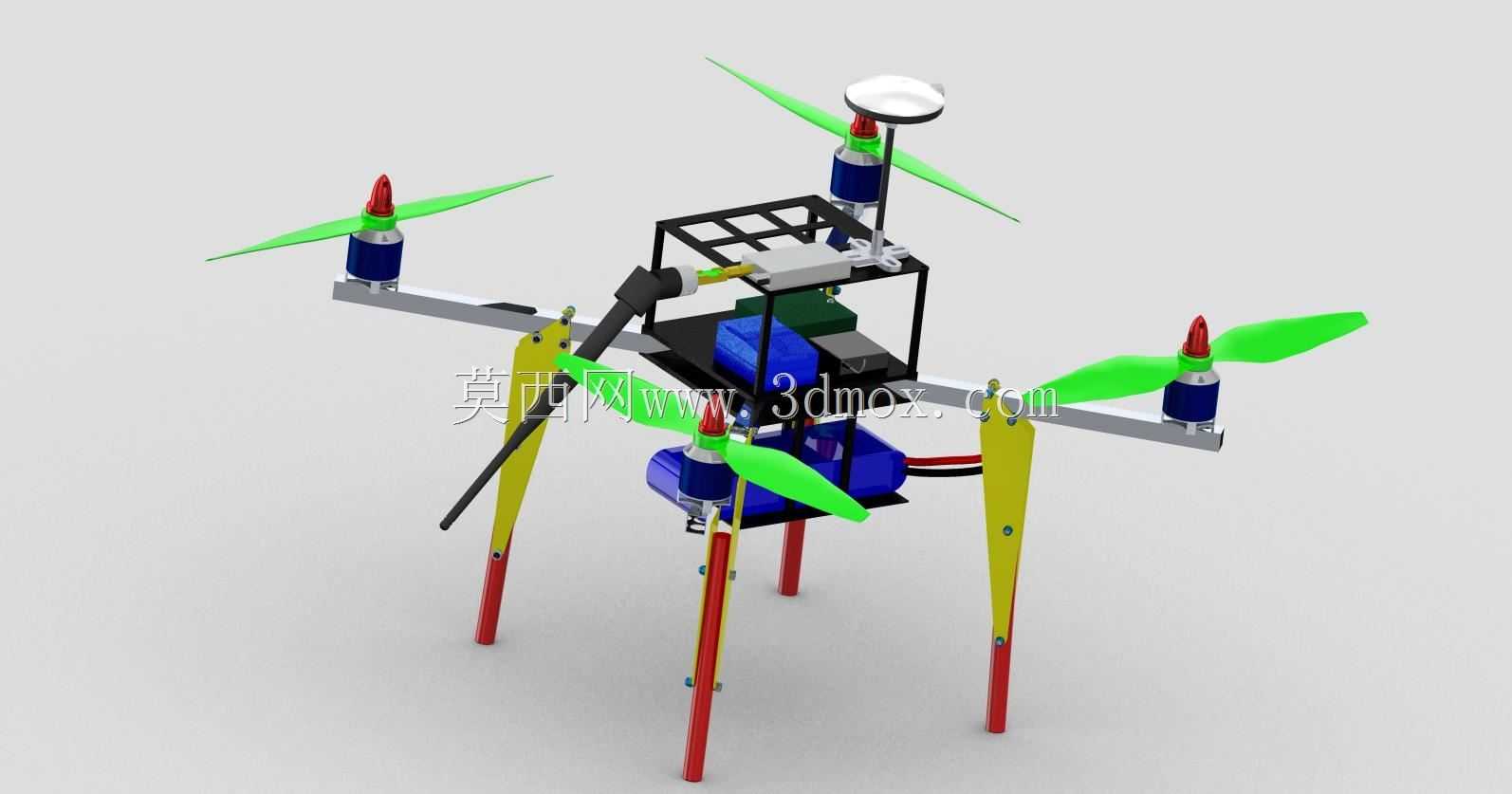

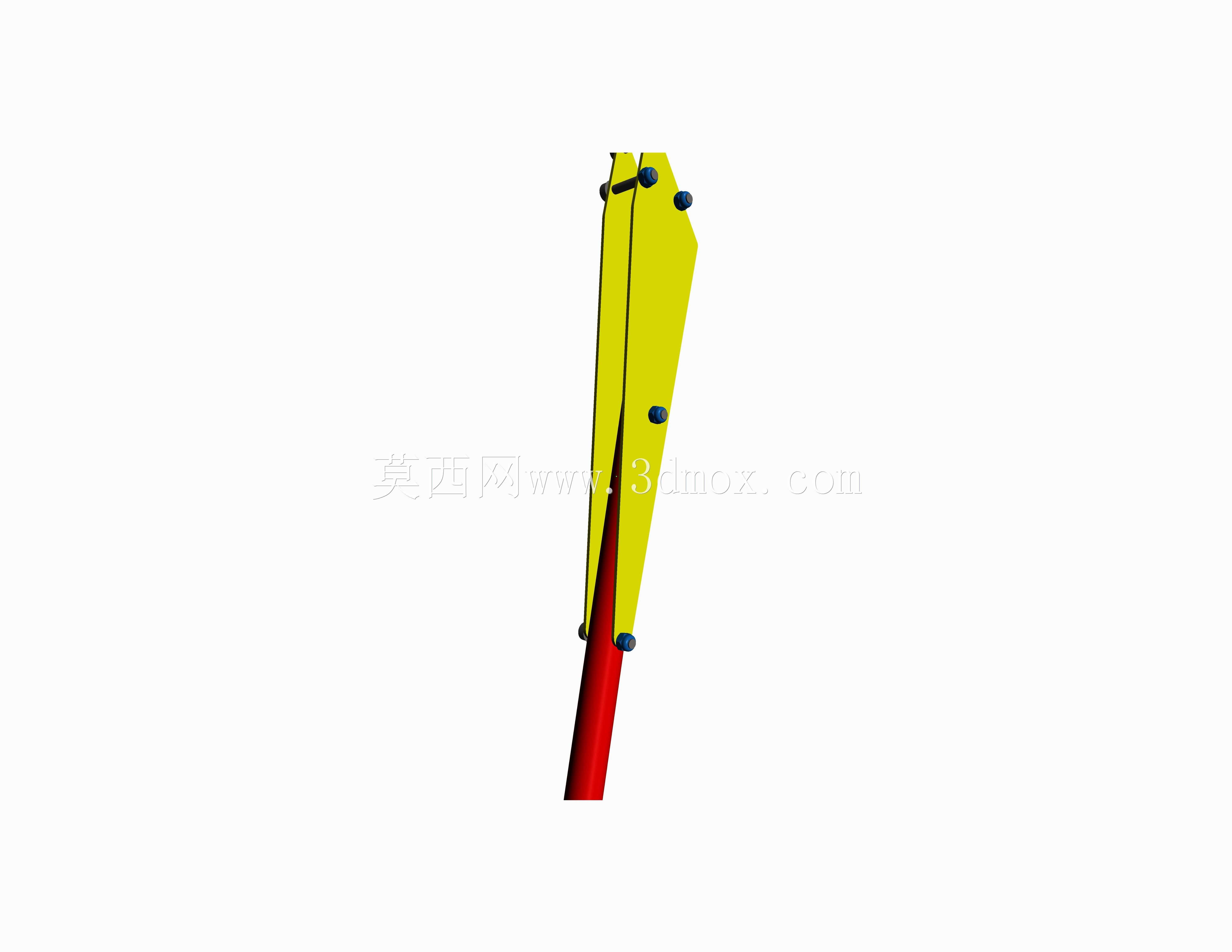

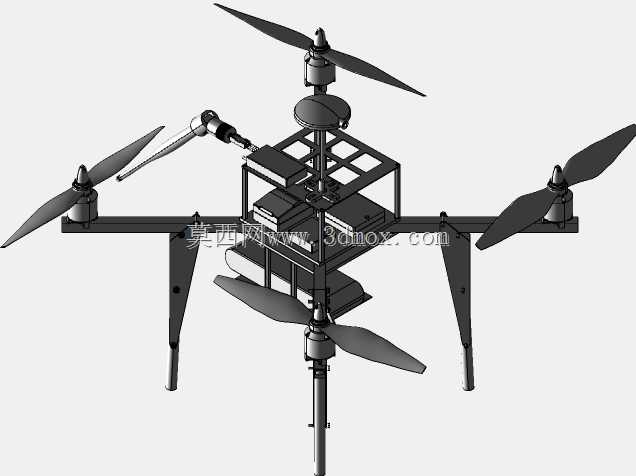

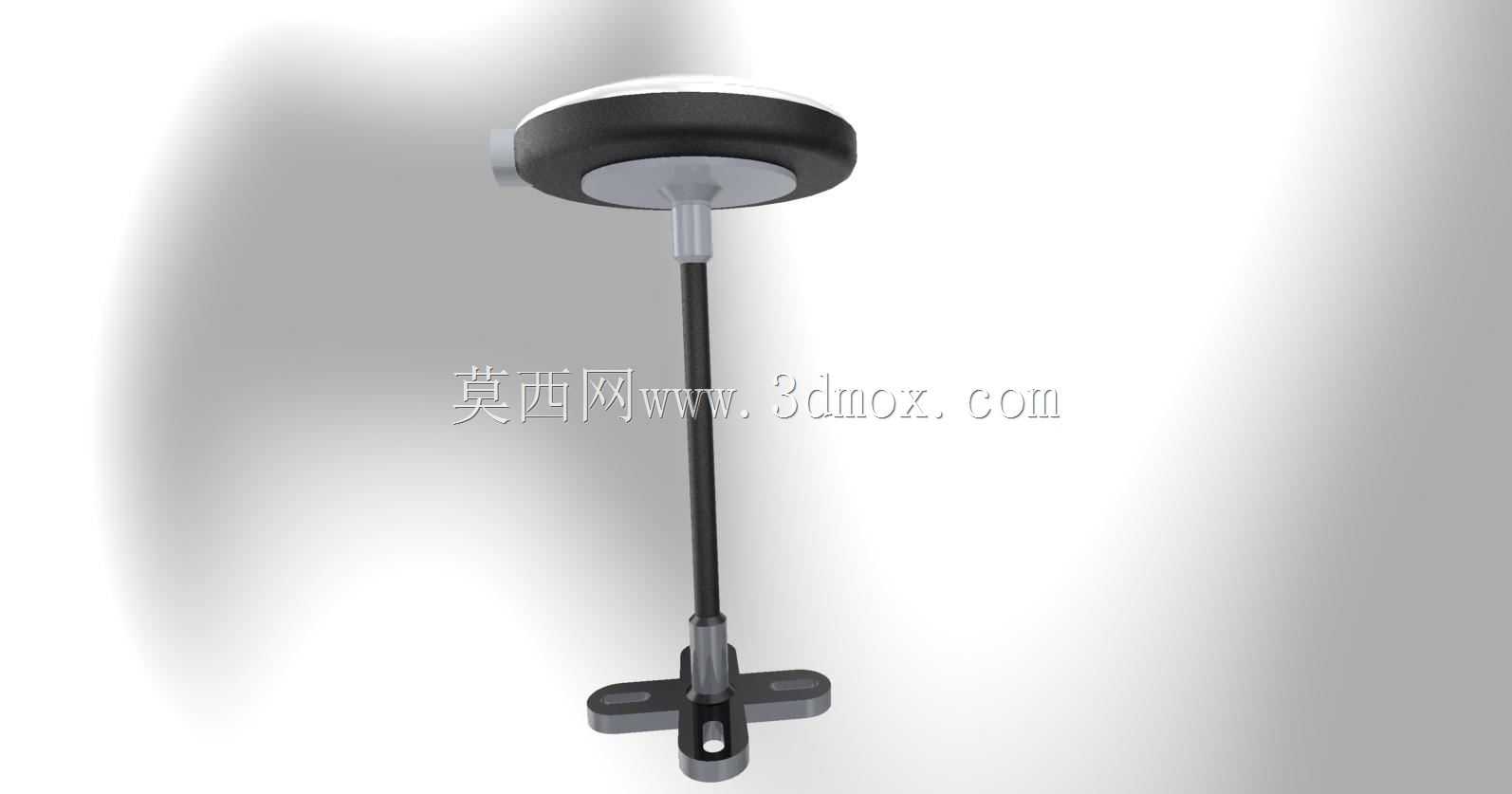

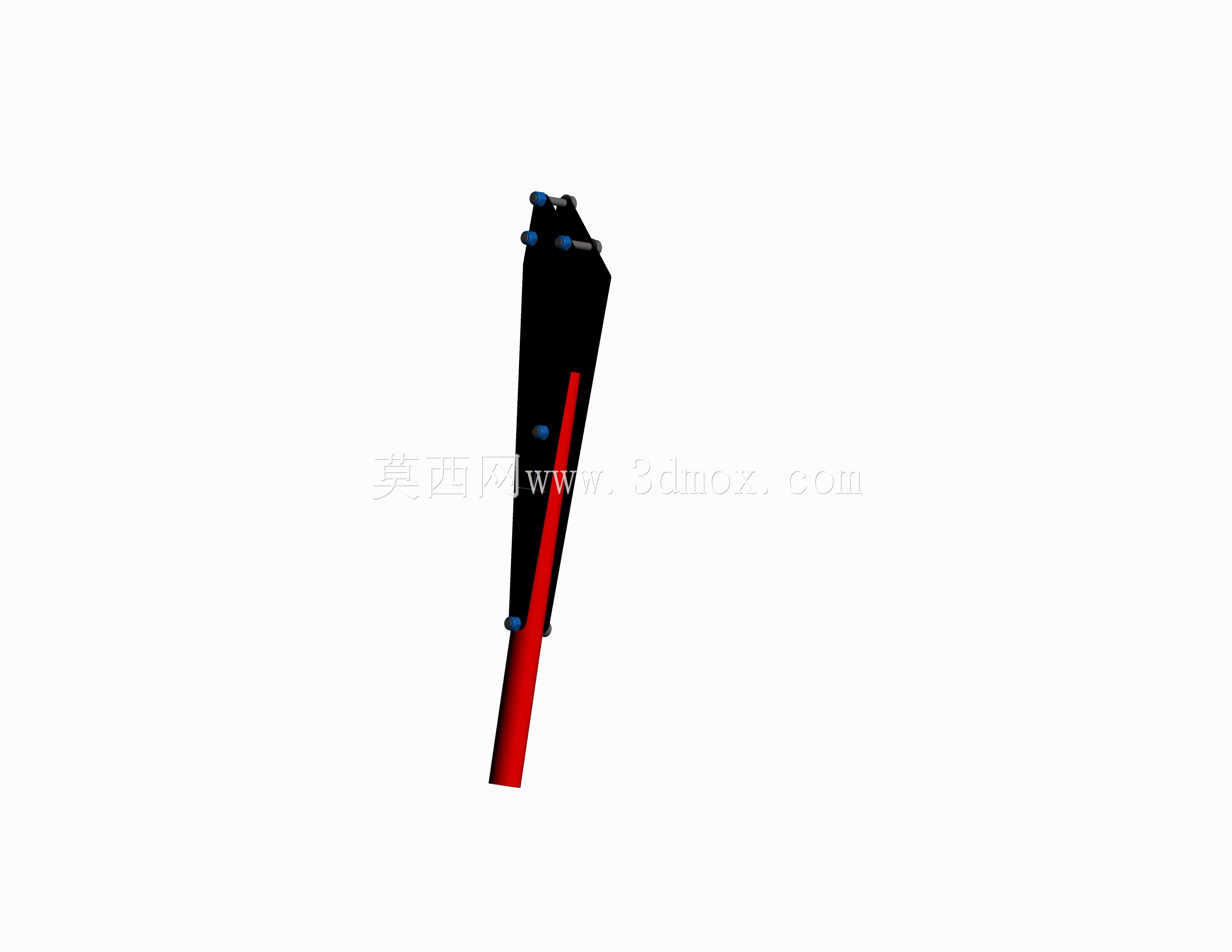

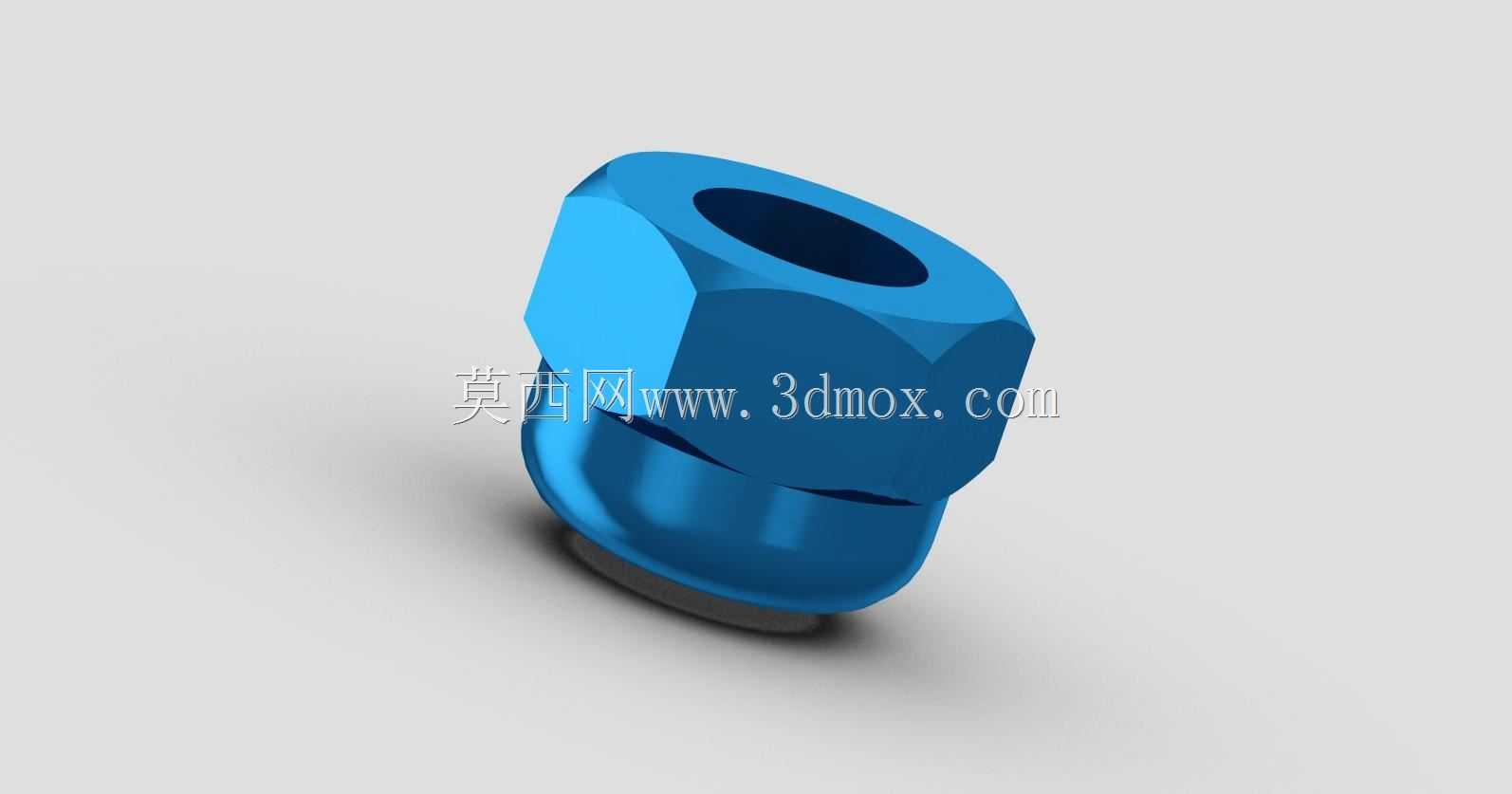

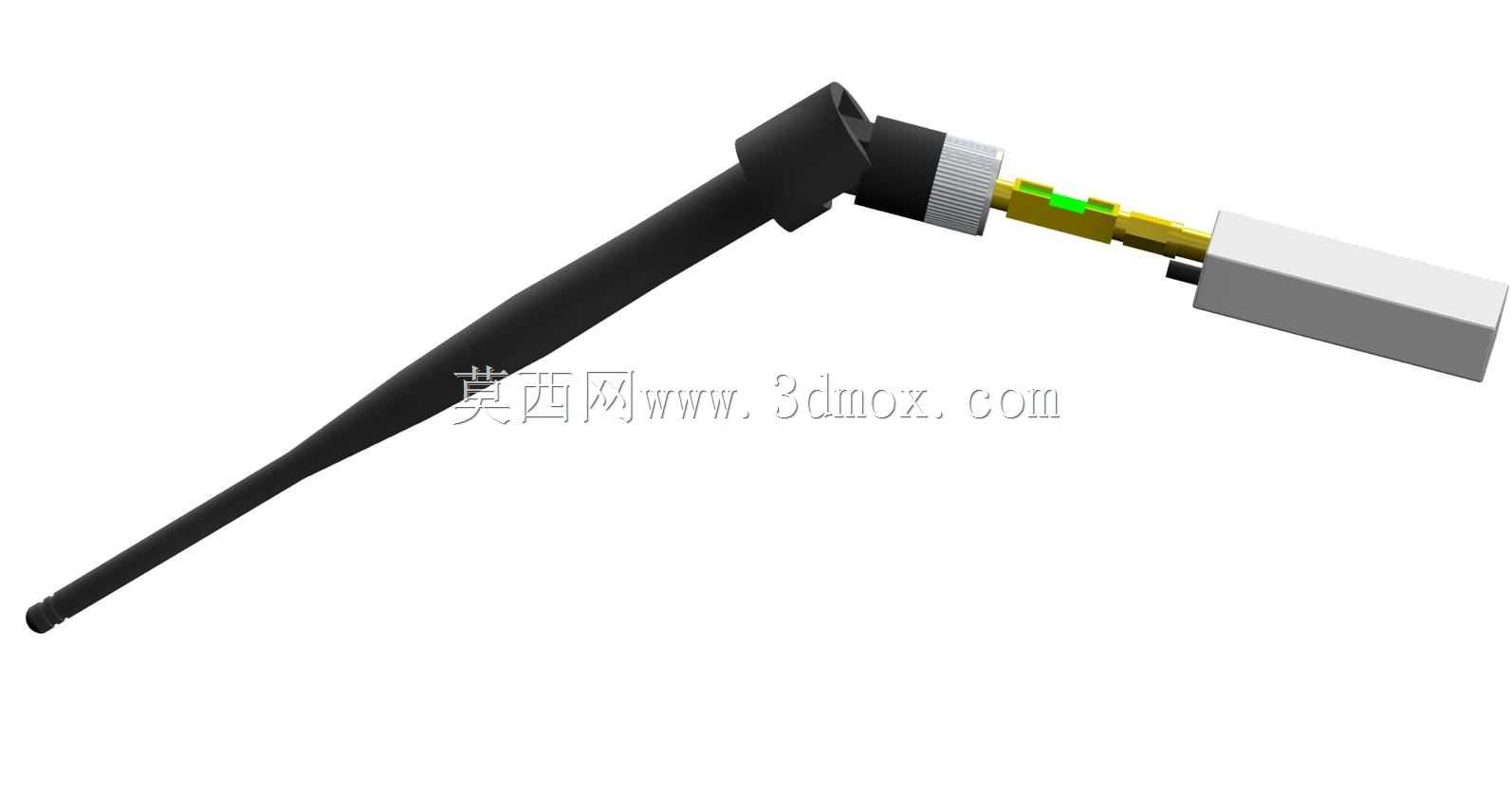

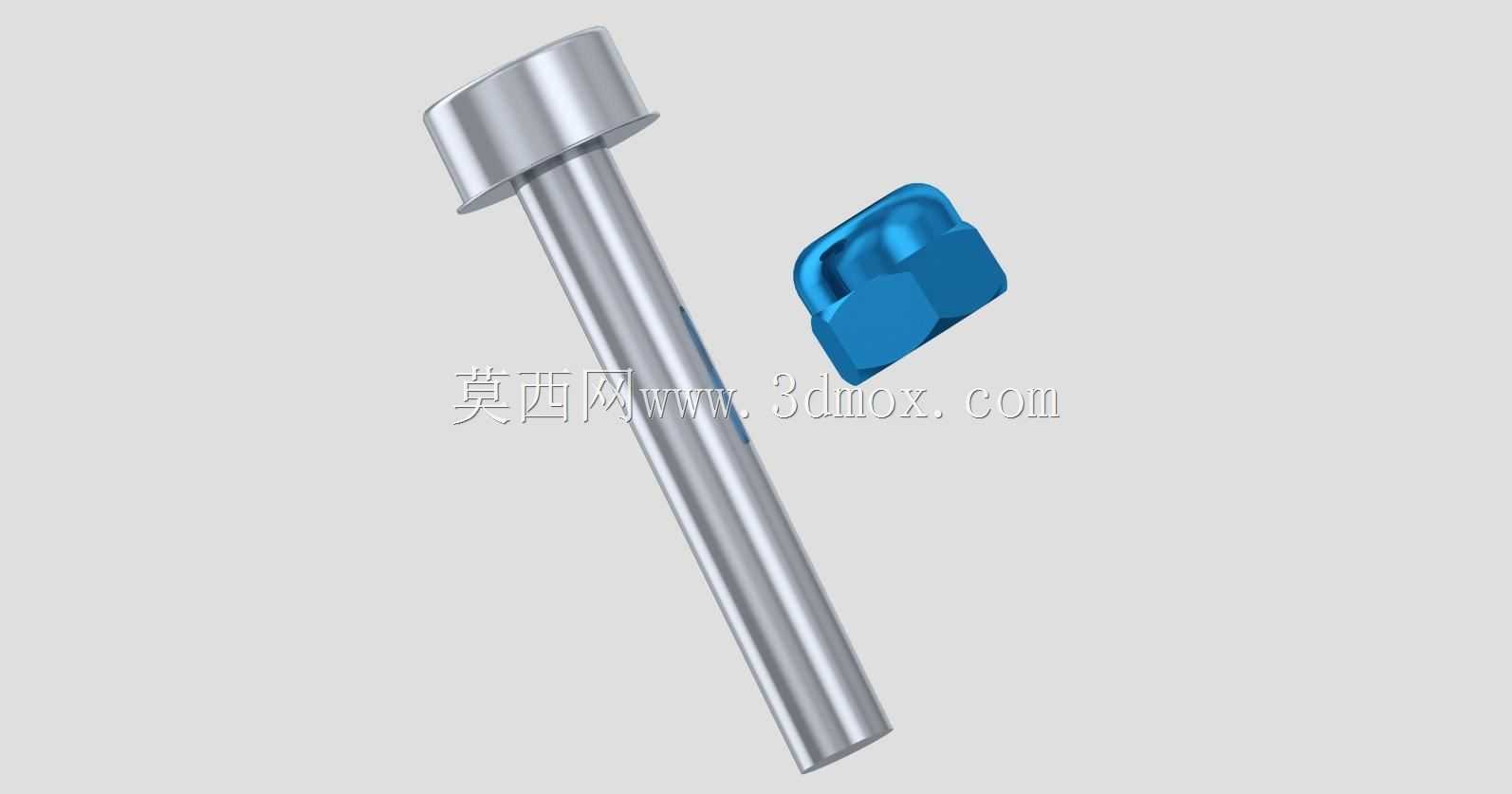

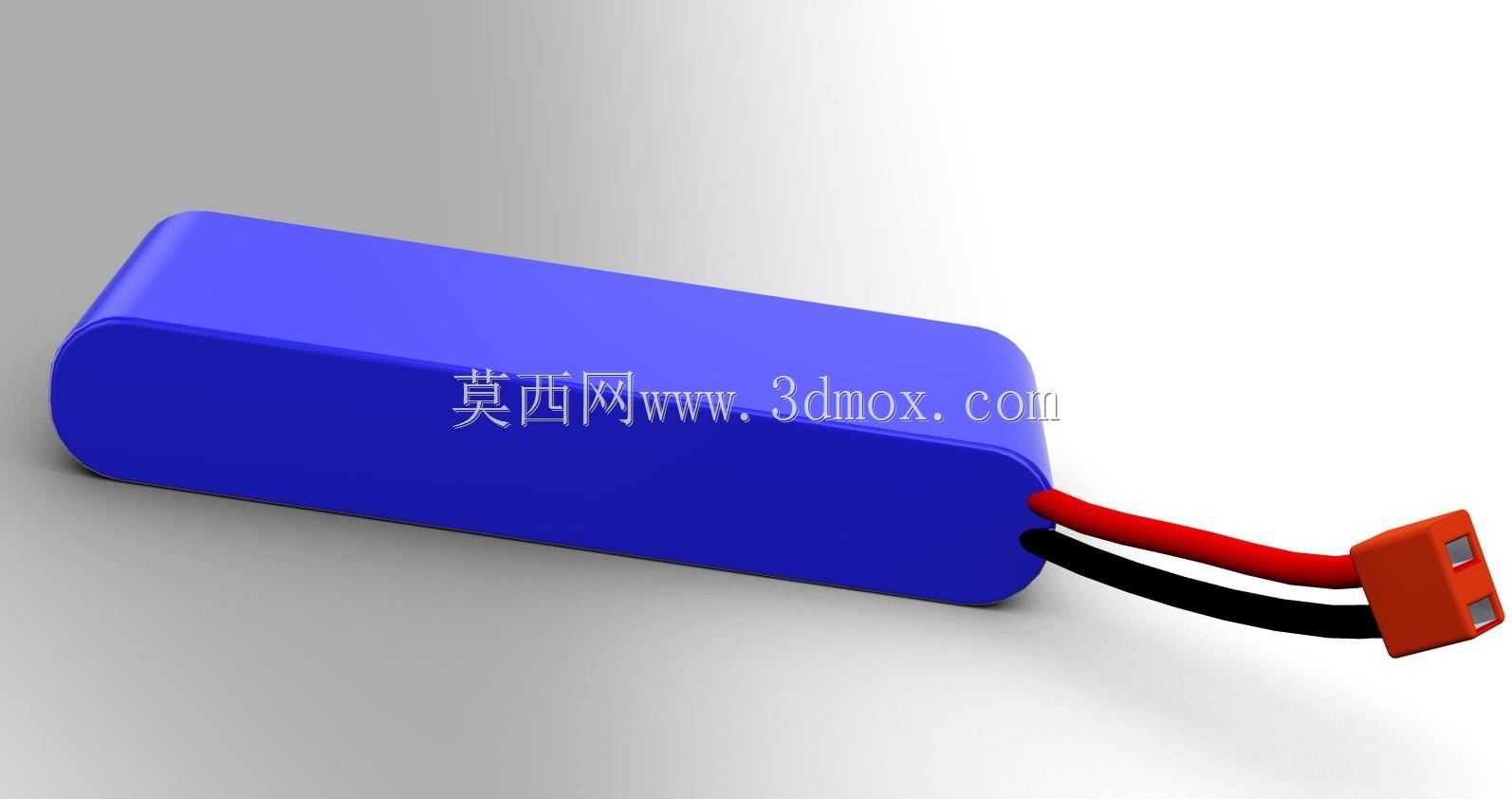

这款小型四旋翼飞行器的结构设计，核心围绕轻量化便携航拍需求展开，适配低空近景拍摄、小型场地巡检、航模爱好者DIY改装等实际场景，可稳定挂载GoPro类小型运动相机完成影像采集作业。设计阶段优先兼顾自重控制与结构刚性，机架主体框架、起落支撑腿采用碳纤维材质加工，充分利用碳纤维比强度高、自重轻的特性，在降低整机起飞重量的同时，保障飞行过程中机架的抗形变能力，减少动力输出损耗、提升续航表现。固定动力电机的机臂杆件选用铝合金材质加工，铝合金的加工精度易控制、抗疲劳性较好，能抵消电机高速运转产生的持续振动，避免振动传导至机架中部的载荷舱影响拍摄画面稳定性，同时铝制杆件的成本可控，后期维护更换门槛更低。考虑到个人DIY制作与小批量试制的便利性，整机的框架连接件、起落架固定座、机臂锁紧结构、相机挂载支架等非承力或低承力结构件，均适配桌面级FDM3D打印机的加工尺寸，无需大型工业加工设备即可完成自制，降低了结构复刻与改装的成本门槛。起落架采用圆柱腿构型，四根支撑腿向外微张形成稳定的支撑边界，起降时可分散整机落地的冲击载荷，同时支撑腿的高度预留了足够的相机安装空间，避免起降过程中地面凸起剐蹭挂载的摄像设备，也能在硬着陆时起到缓冲吸能的作用，保护核心飞控、电池与相机部件。整机尺寸控制在小型航模范畴，机臂展开后的横向、纵向尺寸均适配常规双肩包的收纳空间，无需拆解即可携带外出作业，机臂与中心框架的连接位置设计有快拆锁紧结构，可快速完成机臂拆卸进一步压缩收纳体积。中心框架采用分层堆叠式布局，上层预留GPS模块安装位，中层可放置飞控板、电调等电子元器件，下层设置电池仓与相机挂载接口，各部件的安装位置均做了走线槽设计，避免动力线与信号线缠绕干扰飞控信号，同时规整的走线也能降低飞行过程中的风阻。动力安装座的孔位适配常规22系列航模无刷电机，螺旋桨采用正反桨配对设计，抵消旋翼旋转产生的反扭矩，保障飞行姿态的可控性，整机的重心设计落在中心框架的几何中心位置，挂载相机后可通过调整电池位置微调重心，减少飞控的姿态修正负担，提升飞行稳定性。
