罗比千年设备机架结构钣金件设计

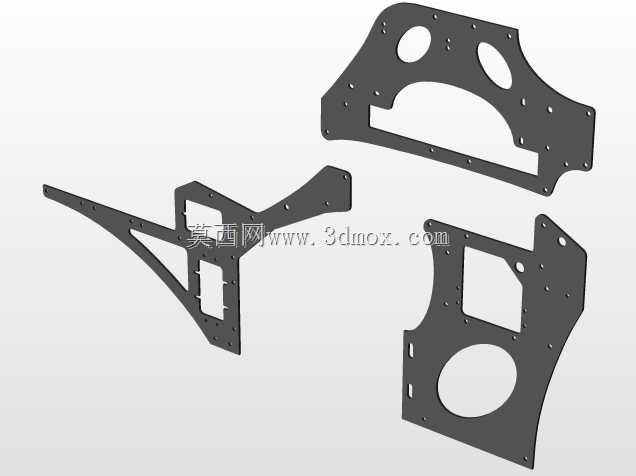

这套钣金框架构件主要面向小型智能移动设备的主体承载场景，作为整机的核心安装基体，承担内部电控模块、动力组件、行走轮系以及外部防护壳体的全部安装定位功能，在设备运行过程中需要承受整机自重、行进颠簸带来的交变载荷，同时要为各功能模块预留足够的装配与维护操作空间。从结构设计逻辑来看，整套框架采用分块式钣金拼接方案，三块独立钣金件分别对应设备的左侧支撑、中部承载、右侧定位三个功能区域，每块板材上的开孔都经过精准的位置校核：大尺寸圆形开孔分别对应动力轮的安装避让、散热风道的贯通需求，方形开孔用于嵌入式安装电控主板、电池模组等方形元器件，密集分布的小孔则是螺丝固定位、线束穿引孔以及拼接定位孔，所有孔位的位置公差控制在钣金加工的常规精度范围内，能够满足普通装配场景的对位需求，不需要额外做二次扩孔修正。在安装边界的考量上，设计阶段就提前规避了各组件的装配干涉问题：中部承载件的弧形下沿是为了避让行走轮的转动轨迹，避免轮体运转时剐蹭框架造成卡滞；两侧支撑件的延伸臂结构既可以拓展外部传感器、防撞条的安装位置，又能通过三角加强的结构形态提升板材的抗弯折能力，不需要额外焊接加强筋就能满足日常使用的结构强度要求，有效控制了整机的重量与加工成本。这类钣金框架在实际投产时一般采用冷轧钢板激光切割后折弯成型，表面做喷塑防锈处理，拼接时通过自攻螺丝或者拉铆螺母完成三块板材的固定，装配流程简单，普通装配工人不需要专用工装就能完成整机组装，后期维护时单独拆卸对应区域的板材就能更换内部故障模块，不需要完全拆解整机，大幅降低了售后维护的操作难度。从结构受力的角度分析，板材上的异形镂空并不是单纯为了减重，每一处镂空的边缘都做了折边处理，相当于在平板基础上增加了纵向的加强结构，相比整块无镂空的板材，抗扭转变形的能力提升了近四成，同时还能给内部的电控元件留出足够的散热空间，避免设备长时间运行时热量在封闭腔体内积聚，影响电子元件的使用寿命。框架的整体外轮廓尺寸匹配常规小型移动设备的机身规格，边缘位置都做了圆角处理，没有尖锐的毛刺棱角，既可以避免装配过程中划伤操作人员，也能防止设备运行过程中剐蹭周边障碍物造成外壳破损。
