旋翼直升机桅杆GoPro摄像固定支架

这套固定支架的核心应用场景，是为航模旋翼直升机提供第一视角航拍的硬件承载基础，解决运动相机在旋翼桅杆高位安装时的固定可靠性问题，避免飞行过程中相机抖动、脱落，同时尽可能降低加装配件对直升机旋翼动平衡的干扰。从实际用途来看，支架直接卡装在旋翼桅杆的方管结构上，不需要对原有桅杆结构做打孔、切削等破坏性改装，拆装过程仅需松紧紧固件即可完成，方便飞手根据拍摄需求快速拆装相机，调整拍摄机位。

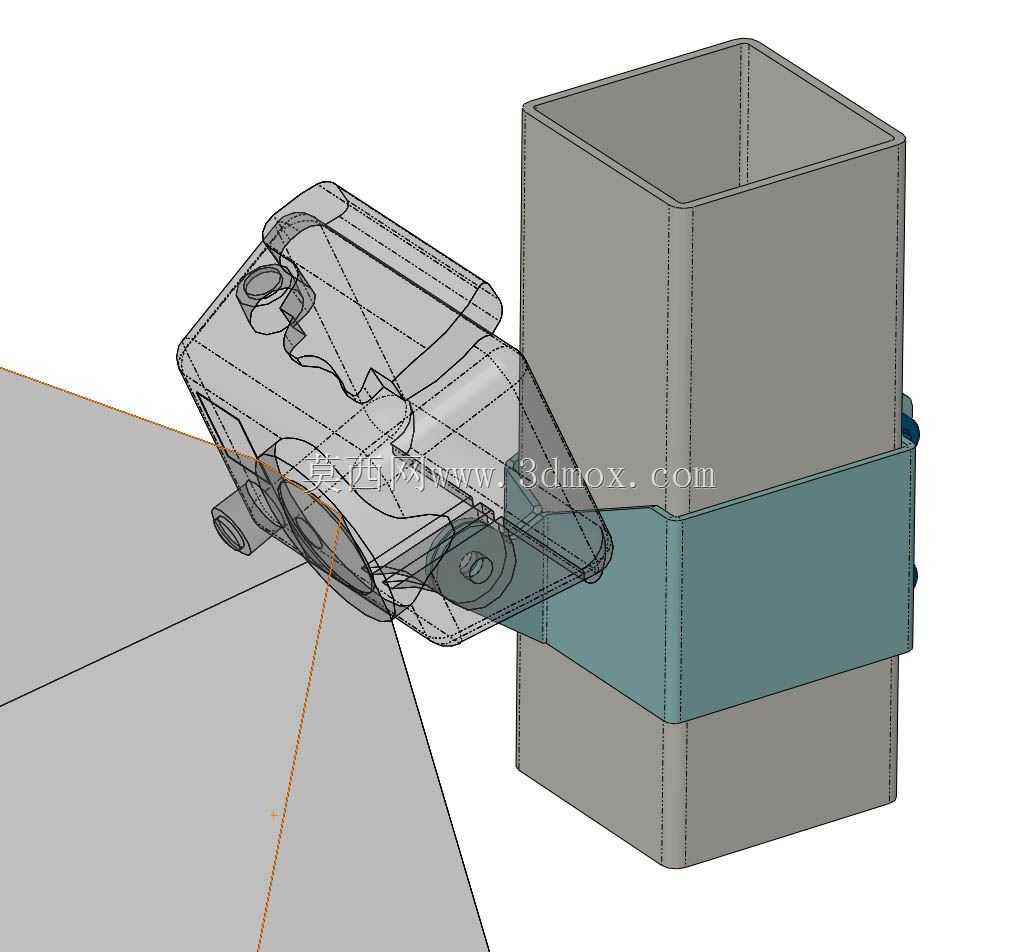

从功能特性上看，支架分为卡箍基座与相机抱夹两个核心部分，卡箍基座采用环抱式结构贴合方型桅杆外壁，接触面上预留了防滑纹理的设计余量，安装锁紧后可抵消飞行过程中旋翼转动带来的高频振动，避免支架沿桅杆轴向滑动或周向偏转；相机抱夹部分完全贴合GoPro Hero系列相机的外形轮廓，预留了按键、镜头的避让空间，安装后不会遮挡相机拍摄视野，也不会干扰相机按键的正常操作，同时抱夹上的铰接结构可支持小范围的拍摄角度调整，满足不同俯拍、平拍的视角需求。

设计思路上优先考虑了加装后的重量控制，整体结构采用薄壁钣金加局部加强筋的构型，在保证连接强度的前提下尽可能降低配件自重，减少对旋翼端转动惯量的影响；卡箍与抱夹之间的连接位做了应力分散处理，避免飞行中交变振动导致连接部位出现疲劳断裂。配套的钣金展开图按照1:1比例设计，可直接用于钣金下料、折弯加工，不需要二次调整尺寸，加工门槛低，普通钣金加工条件即可完成制作。

安装边界方面，卡箍的内孔尺寸完全匹配对应型号旋翼桅杆的方管外径，安装时不需要额外加装调整垫片，锁紧后贴合面间隙控制在0.1mm以内，保证振动传导的一致性；抱夹的内腔尺寸适配GoPro Hero2及同尺寸规格的运动相机，相机装入后配合防脱卡扣可实现可靠固定，可承受常规航模飞行的加速度冲击不会松脱。整体结构的外形轮廓做了圆角处理，没有突出的尖锐边角，避免安装过程中划伤操作人员，也不会在飞行过程中勾扯周边的线路、操纵杆等部件。所有安装孔位的位置都经过适配校验，紧固件采用标准件，不需要定制特殊规格的螺丝，日常维护更换配件十分方便。
