航模用robbe铝合金尾桨连接固定支架

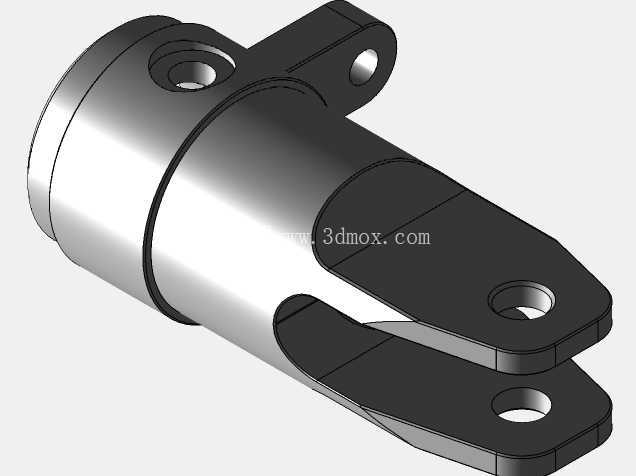

　　在遥控航空模型的传动与姿态控制链路里，尾桨系统承担着抵消主旋翼反扭矩、调整航向姿态的核心作用，尾桨支架作为连接尾管与尾桨变距机构的关键承载构件，其结构强度、安装精度直接决定了尾桨工作的稳定性，甚至影响整机飞行的安全边界。这款适配Millenium与Futura机型的铝合金尾桨支架，采用一体化机加工成型的结构设计，主体为带轴向抱紧结构的圆柱套筒，套筒侧壁开设贯通的锁紧缝，搭配径向锁紧孔位，安装时可通过紧固件收缩套筒内径，抱紧碳纤维或铝合金材质的尾管外圆，抱紧接触面积覆盖套筒整段轴向长度，相比单点顶丝固定的结构，能大幅降低长期飞行振动下的支架滑移风险，保证尾桨传动的同轴度始终处于设计公差范围内。

　　支架从套筒侧部延伸出分叉式双耳安装座，耳片上开设同轴的销轴安装孔，用于铰接尾桨变距摇臂与夹头组件，两个耳片的平行度、孔位同轴度在设计时做了严格公差约束，避免铰接后出现运动卡滞、间隙过大的问题，减少飞行过程中尾桨变距的虚位，提升航向控制的响应精度。从安装边界来看，套筒段的内径匹配对应机型尾管的标准外径，轴向长度经过核算，既保证足够的抱紧摩擦力矩，又不会过度侵占尾管末端的其他配件安装空间；双耳座的开孔中心距套筒轴线的距离经过传动行程校核，刚好匹配对应机型尾桨变距拉杆的运动行程，不会出现拉杆运动到极限位置时与支架本体发生干涉的情况。

　　支架上的所有安装孔位均做了倒角处理，既去除机加工产生的毛刺，避免安装时刮伤尾管表面或紧固件镀层，也能在装配时起到导向作用，降低销轴、紧固件的穿装难度。材质选用6系铝合金，在保证足够结构强度、抗疲劳性能的前提下，尽可能降低构件自身重量，减少尾管末端的负重，降低整机尾部的转动惯量，提升航向调整的操控灵敏度；表面做硬质阳极氧化处理，提升表面耐磨性能，避免长期拆装、飞行中砂石剐蹭造成表面损伤，同时也能提升铝合金表面的抗腐蚀能力，适应户外飞行的复杂使用环境。

　　在实际装机使用场景中，这类尾桨支架需要承受尾桨旋转产生的周期性振动载荷、变距操作带来的瞬时冲击载荷，因此在结构设计时，在套筒与双耳座的衔接位置做了圆弧过渡加强，消除直角衔接带来的应力集中问题，避免长期受载后在衔接位置出现疲劳裂纹。支架侧部延伸出的单耳凸台，用于安装尾桨控制摇臂的转轴，凸台的厚度、孔位深度经过匹配设计，刚好适配对应规格的轴承与转轴，保证摇臂转动顺畅无旷量。不同于注塑成型的塑料尾桨支架，铝合金材质的支架在高温、低温环境下的形变量极小，不会因为夏季户外暴晒、冬季高空低温出现尺寸形变导致的安装松动、传动卡滞问题，能适应更宽泛的飞行环境温度区间。在结构建模过程中，需要重点校核套筒抱紧后的应力分布，保证锁紧缝的宽度设计合理，锁紧时套筒的形变量处于材料弹性变形区间内，不会因为锁紧力过大导致套筒出现塑性变形，丧失抱紧力；同时要校核双耳片在承受最大变距冲击力时的弯曲变形量，保证变形量处于允许范围内，不会因为耳片变形导致尾桨夹头出现角度偏移，影响尾桨的动平衡。整个支架的外形没有多余的冗余结构，所有轮廓都服务于功能需求，外露的棱边均做了小圆角处理，既减少应力集中点，也能避免装配调试时划伤操作人员。
