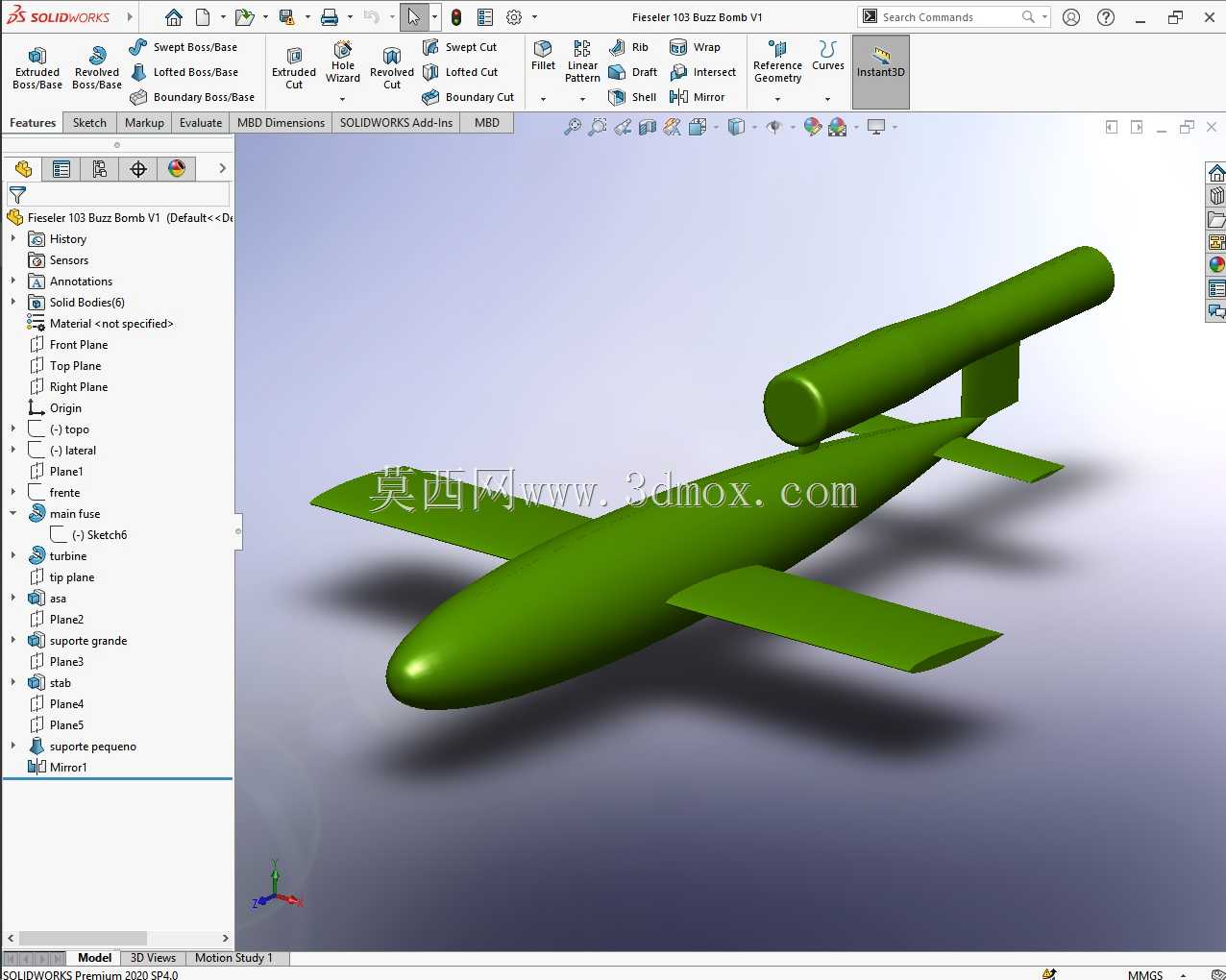

菲塞勒103型简易巡航飞弹结构设计

该款飞弹结构的三维设计，核心围绕早期巡航类航空弹药的实际作战使用场景展开，在结构设计阶段优先兼顾了低速长航时飞行的气动需求与批量生产的工艺便利性。弹体主体采用流线型旋成体构型，头部做钝圆过渡处理，可有效降低亚音速飞行阶段的压差阻力，弹身中段为等直径圆柱段，内部预留了战斗部、燃油舱、制导组件的安装空间，各舱段之间采用法兰式对接结构，可实现快速装配与部件检修更换。弹翼采用平直翼布局，左右翼面对称布置在弹身中部重心附近，翼型选用低速飞行效率较高的平凸翼型，翼根处与弹身采用插接式连接结构，既保证了翼面的连接强度，也可在储运阶段快速拆卸，减少装备的整体占用空间。尾翼组件包含垂直安定面与水平安定面，布置在弹身尾部，用于保障飞行过程中的航向与俯仰稳定性，垂尾根部预留了操纵摇臂的安装空间，可适配早期简易制导系统的舵面操纵需求。动力装置采用外挂式脉冲喷气发动机，通过独立的吊挂支架安装在弹身上方垂尾前方位置，该布置方式可避免发动机尾流直接冲刷弹体尾部结构，同时降低发动机工作振动对弹载制导组件的干扰，吊挂支架与弹身、发动机的连接面均设置了减震衬垫安装位，可缓冲发动机工作时的高频振动。在设计过程中，整体外形尺寸严格适配当时的发射导轨安装边界，弹体最大直径、翼展、总长均控制在地面发射架的兼容范围内，发射挂点设置在弹身重心靠前位置，可保证发射离架阶段的姿态稳定性。弹体各部件的建模过程中，充分考虑了钣金成型、机加工的工艺可行性，弹身蒙皮、翼面等薄壁结构均预留了合理的壁厚，既满足结构强度要求，也尽可能控制整体结构重量，提升有效载荷占比。该结构设计可用于航空装备史研究、早期制导武器结构教学演示，也可为低速长航时无人飞行器的结构布局设计提供参考，建模过程中对各气动面的相对位置、重心配平关系做了精准还原，可直接用于气动仿真分析的基础模型，也可通过结构拆分展示各舱段的功能分区与装配逻辑。
