航空用协调机翼剖面结构三维数模

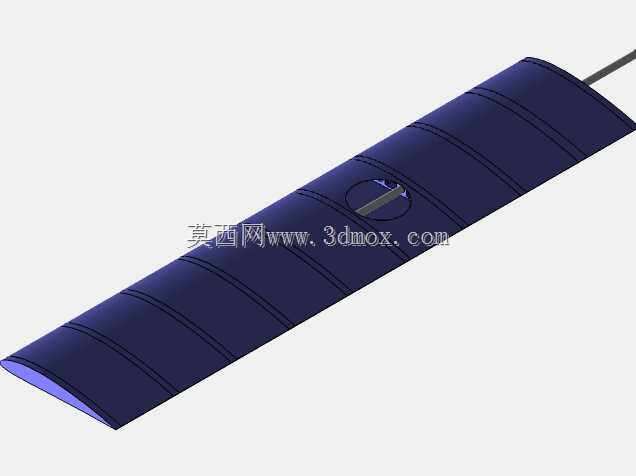

在航空飞行器结构研发环节，翼型剖面的数模精度直接决定后续气动仿真、风洞试验以及实体加工的落地效果，这款协调机翼剖面数模，主要面向固定翼飞行器的机翼段设计验证场景，可用于小型通航飞机、长航时无人机的机翼初始方案选型阶段，也能作为航空类教学演示的具象化结构载体，帮助设计人员快速理解翼型的曲面构成逻辑。从实际用途来看，该剖面结构并非完整机翼成品，而是截取机翼展向某一位置的典型截面段，用来协调机翼上下翼面的曲面连续性、翼肋安装位的匹配关系，以及蒙皮铺设的边界公差，在实际研发流程中，这类剖面数模是衔接气动计算结果与结构详细设计的关键中间载体，能避免直接开展全翼建模时出现的曲面曲率不连续、翼型相对厚度不符合设计要求的问题。从功能特性上看，该剖面严格遵循选定翼型的坐标点生成曲面，上翼面的曲率变化符合低速飞行时的升阻比要求，下翼面的平直段预留了翼梁、翼肋的安装贴合面，剖面两端的切边做了等厚处理，方便后续拼接不同展向位置的剖面段，拼合出完整的机翼三维结构；翼面上预留的小型凸台结构，是用来协调蒙皮接缝处的定位基准，在实际装配时可作为蒙皮铆接的对位标记，减少装配时的反复修配工作量。设计思路上，没有采用复杂的变曲率曲面堆叠，而是先通过翼型坐标点生成基准曲线，再以基准曲线为骨架拉伸形成剖面实体，所有曲面都做了G1连续校验，避免后续生成工程图时出现轮廓线断裂的问题；考虑到后续仿真的网格划分需求，实体结构没有出现细小的锐角特征，所有转角位置都做了微小的圆角过渡，能有效降低仿真时的网格畸变概率。关于安装边界，该剖面的弦长尺寸按照常规小型固定翼飞行器的翼段比例设置，翼型最大厚度位置距离前缘的占比符合低速翼型的常规设计区间，剖面的展向截取长度满足单段翼肋的安装宽度要求，上下翼面的蒙皮厚度预留值符合航空铝合金蒙皮的常规加工厚度，后续设计人员可以根据具体机型的尺寸要求，在不改变翼型相对曲率的前提下做等比例缩放，不会破坏原有的气动外形特性；剖面内部的空腔尺寸也预留了翼梁穿设的空间，可适配不同规格的腹板翼梁结构，不需要对剖面外形做额外切削调整就能完成内部承力结构的装配协调。
