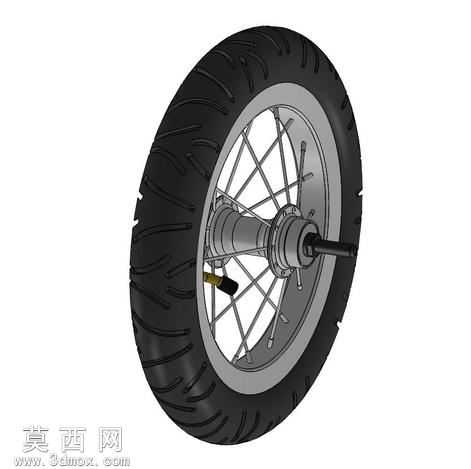

12寸辐条式自行车轮组三维设计作品

本作品为12寸规格自行车车轮的完整三维建模成果，建模过程围绕小尺寸童车或折叠自行车轮的实际结构展开，首先依据12寸轮的标准尺寸参数确定基准坐标系，先完成外胎部分的建模：通过绘制胎面的纵向排水沟槽、胎侧的防滑纹理轮廓，采用旋转凸台生成胎体基础形态，再通过包覆、阵列特征完成胎面所有防滑纹路的细节刻画，赋予外胎哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶轮胎的真实质感。随后完成轮辋部分的建模，按照12寸轮适配的轮辋宽度、卡槽尺寸绘制截面轮廓，旋转生成金属轮辋基体，对轮辋边缘的胎唇卡槽、辐条安装孔位进行精细化处理，赋予轮辋亮面银色金属材质，添加轻微的反射效果还原铝合金轮辋的视觉特征。接下来完成辐条与花鼓结构的建模：根据轮组辐条的编条排布规律，先绘制单根辐条的细长杆体与端头螺纹结构，通过圆周阵列配合角度调整，完成所有辐条的排布，还原辐条交叉编织的真实装配状态，辐条同样赋予银色金属材质，适当降低反射率体现钢丝辐条的质感。花鼓部分作为轮组的核心传动承载结构，依次完成花鼓轴壳、轴承安装位、轴杆、端盖、气嘴预留位的结构建模，还原花鼓的分层装配结构，对轴杆的螺纹、花鼓壳体的安装台阶进行细节刻画，花鼓主体采用银色金属材质，轴杆部分采用稍深的金属灰材质区分不同部件。整个建模过程严格遵循实物的装配逻辑，所有部件的配合间隙、尺寸比例均参考真实12寸自行车轮的参数设定，完成装配后通过渲染调整光照角度，添加柔和的环境阴影，突出轮组的结构层次与材质差异，完整呈现小尺寸自行车轮的外观与内部结构特征，可用于自行车结构教学、配件设计参考、虚拟装配演示等场景。
