5毫米直径快卸球锁三维结构设计

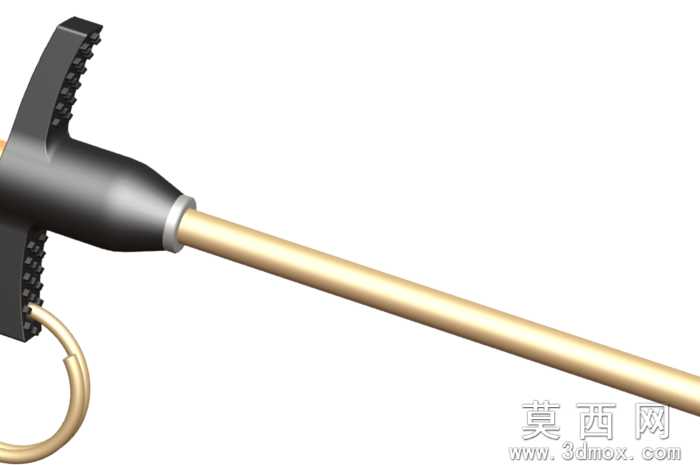

本作品为5毫米直径规格的快卸球锁三维建模作品，建模过程依托三维参数化设计软件完成，整体建模遵循机械锁具的实际装配逻辑，对每一处结构细节都做了精准还原。建模初期先梳理球锁的核心工作原理：该类球锁多用于需要快速插拔锁定的场景，依靠内部钢球的伸缩实现锁止与释放，因此建模时优先搭建核心杆体的基准轴，以杆体轴线为全局装配基准，依次完成T型操作头、锁体外壳、内部弹性顶销、锁止钢球、尾部挂环的零件建模。材质渲染阶段针对不同零件做了区分处理：操作头的防滑齿部位做了哑光黑色硬质橡胶质感的材质赋予，还原防滑握持的触感表现；金属杆体采用抛光黄铜材质，调整金属粗糙度参数模拟铜质杆件的温润金属光泽，边缘做细微倒角处理避免生硬棱角；锁体衔接处的金属箍采用亮面镀铬材质，与铜质杆体形成材质质感对比；尾部挂环采用拉丝黄铜材质，还原金属弯折成型的工艺质感。结构设计上，T型操作头表面的防滑齿做了等距阵列排布，齿形角度经过调整保证握持施力时的防滑效果，操作头与杆体的衔接处做了锥面过渡，既优化外观流畅度也对应实际产品的压装装配结构；杆体为等径直杆，表面做光滑处理保证插拔顺畅；内部锁止结构预留了钢球的活动容腔，模拟钢球在顶销作用下伸出锁止、收回释放的运动空间，保证模型可用于后续的运动仿真演示。建模过程中注意到参考资料存在部分尺寸缺漏的问题，因此在关键配合尺寸上做了符合行业通用规范的合理补全，比如钢球直径与杆体直径的比例、锁止行程的长度、操作头的握持尺寸都参照同规格快卸锁的通用参数做了校准，保证整体结构比例协调，符合实际加工生产的尺寸逻辑。所有零件都做了装配约束，可实现完整的装配拆解演示，也可导出工程图用于后续的加工参考，模型整体结构完整，细节表现到位，既还原了该类球锁的外观特征，也准确复现了其内部的锁止工作结构。
