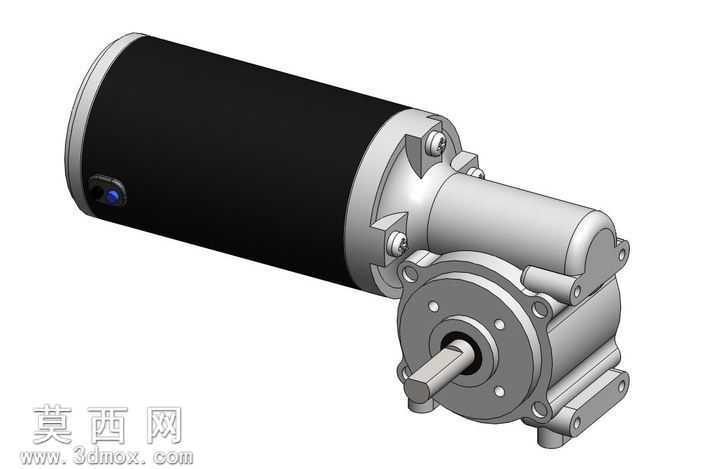

WRD63118涡轮蜗杆减速电机三维设计

本作品为WRD63118涡轮蜗杆减速电机的三维参数化建模成果，建模过程严格遵循实物测绘尺寸与工业设计规范，完整还原了该款减速电机的全部结构细节。建模阶段首先对电机主体与减速箱部分进行分体式结构拆解，将整体划分为直流电机筒体、后端盖、碳刷组件、涡轮减速箱体、蜗杆传动副、输出轴法兰、安装固定座七大核心模块，逐一绘制各零件的草绘截面，通过拉伸、旋转、扫描等基础特征命令构建零件基体，再对螺栓孔、定位销孔、密封槽、轴承安装位等细部结构进行切除与倒角处理，确保每一处配合尺寸符合机械加工公差要求。材质与渲染环节，针对不同部件的实际材质属性进行区分设置：电机筒体部分采用哑光黑色喷塑金属材质，调整表面粗糙度参数模拟真实喷塑层的微颗粒质感，金属端盖与减速箱体采用银灰色铸铝材质，添加轻微的铸造表面纹理与金属反光属性，输出轴采用调质合金钢材质，设置较高的反光度与表面硬度质感，螺栓、接线端子等标准件采用镀锌钢材质，还原金属镀锌层的淡蓝反光效果，接线部位的绝缘护套采用黑色橡胶材质，添加适当的漫反射属性模拟橡胶的哑光质感。结构设计上完整还原了涡轮蜗杆减速机构的传动逻辑，蜗杆与电机输出轴同轴连接，涡轮与输出轴通过平键实现周向固定，减速箱内部的轴承安装位、油封槽位均按照实际装配关系预留间隙，箱体的合箱定位销孔、连接螺栓孔完全对齐，外部安装脚的安装孔位尺寸与实物保持一致，可直接用于设备安装布局的干涉检查。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，突出电机的整体轮廓与结构层次，辅助光源从侧方补光消除暗部死黑，背光源勾勒模型边缘轮廓，添加柔和的地面阴影增强模型的真实感与空间感，最终渲染效果清晰展现该减速电机的外观形态与结构特征，可用于产品选型展示、设备装配模拟、传动结构教学等场景。
