密封型深沟球滚动轴承结构设计

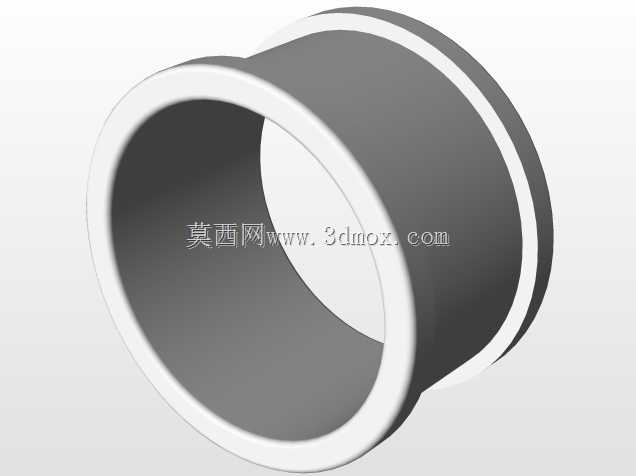

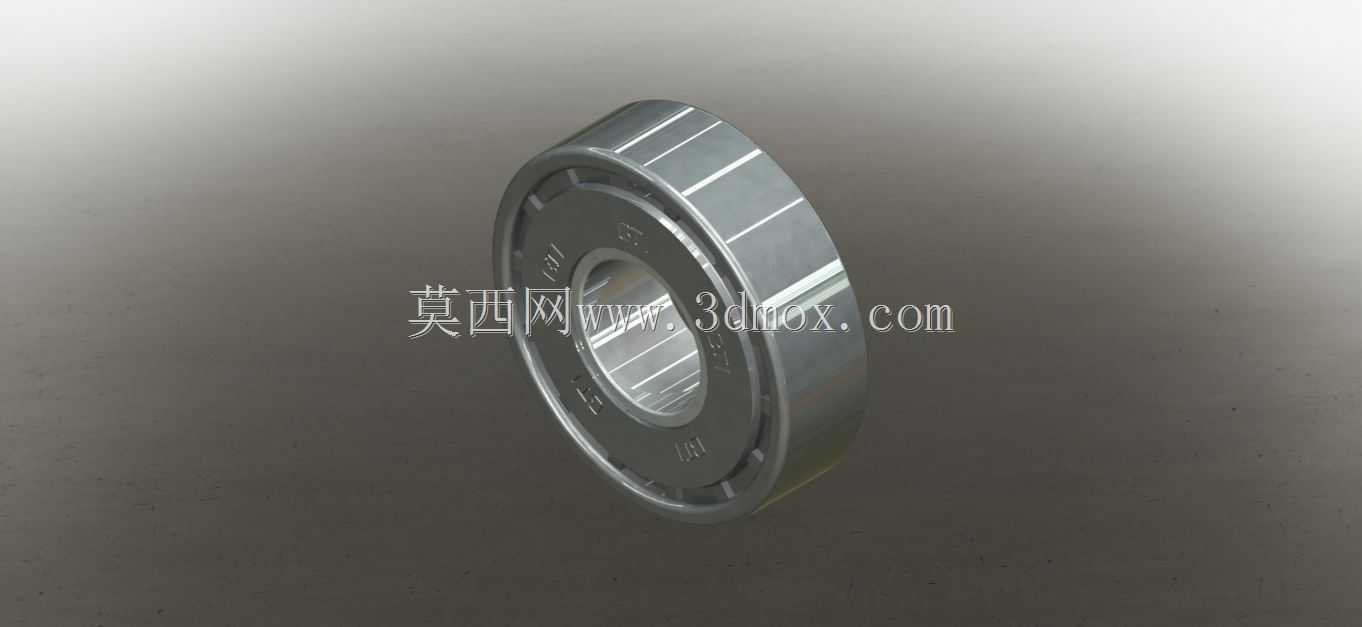

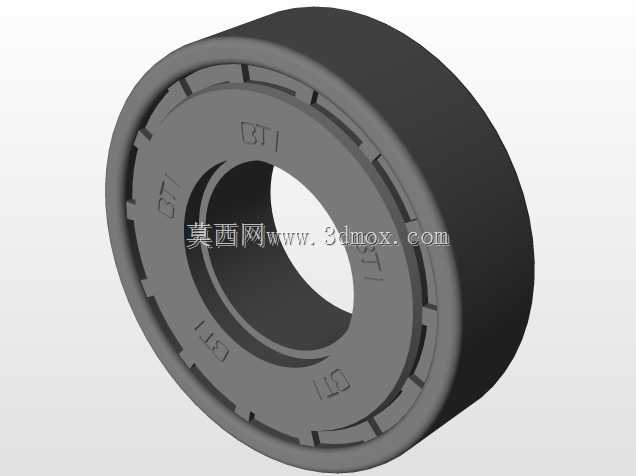

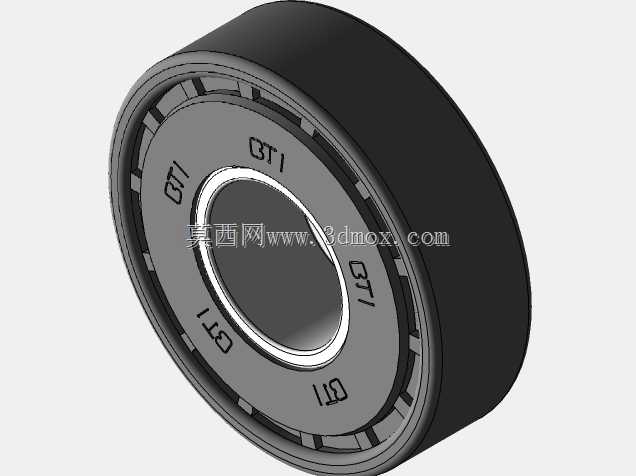

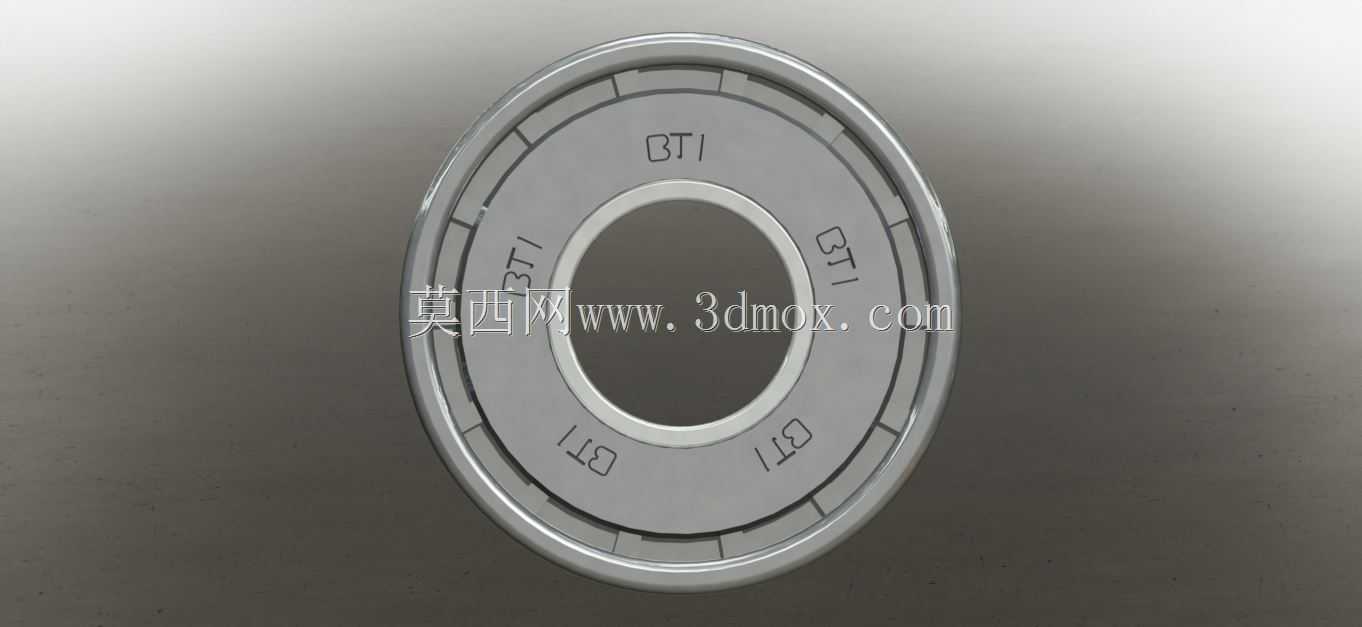

这款滚动轴承的建模过程，首先要兼顾径向承载与低摩擦运转的核心需求，日常在电机输出端、汽车底盘辅助传动位、小型输送辊道支撑端都能见到这类零件的身影，核心作用是为旋转轴提供稳定的径向支撑，同时降低轴系转动过程中的摩擦损耗，限制轴与安装座之间的径向窜动，保证传动精度。从结构设计逻辑来看，采用双密封圈的密封结构，能阻挡外界粉尘、水汽进入轴承内部滚道，同时避免内部润滑脂在运转过程中泄漏，适配多粉尘、少量溅水的非极端恶劣工况，不需要频繁补充润滑脂就能维持较长的运转周期。建模时先确定内圈、外圈的滚道曲率，滚道曲率半径略大于滚珠直径，保证滚珠与滚道之间有合理的接触面积，既不会因为接触应力过大导致早期点蚀，也不会因为接触面积过大增加转动阻力。保持架采用兜孔式结构，均匀分隔每一颗滚珠，避免滚珠之间直接接触产生摩擦和碰撞，运转时保持架随滚珠公转同步转动，保证各滚珠受力均匀。安装边界方面，内圈与轴采用过盈配合，装配时通过压装或者热装的方式固定在轴颈位置，随轴同步转动；外圈与轴承座孔采用过渡配合，固定在安装座内提供支撑基准，两端的密封圈与内圈外圈的密封槽紧密贴合，形成封闭的润滑腔。实际选型应用时，要注意轴颈的加工粗糙度、轴承座孔的同轴度误差，误差过大会导致轴承安装后承受附加偏载，大幅缩短使用寿命，同时安装时不能直接敲击轴承外圈或者内圈，要通过专用套筒均匀施力压装，避免滚道或者滚珠受冲击产生损伤。这类轴承的应用场景覆盖极广，从小型家电的电机转轴，到工业设备的辅助传动辊，再到民用车辆的辅助旋转机构，都能依靠其结构简单、维护方便、径向承载能力稳定的特性发挥作用，建模时还原了密封圈的唇边结构、保持架的兜孔细节、滚道的曲面特征，能直接用于装配干涉检查、工况模拟演示，也能作为非标设备轴系设计时的选型参考模型，帮助设计人员快速核对安装尺寸，匹配周边的轴肩、轴承座挡边的设计尺寸，避免出现安装干涉、定位失效的问题。
