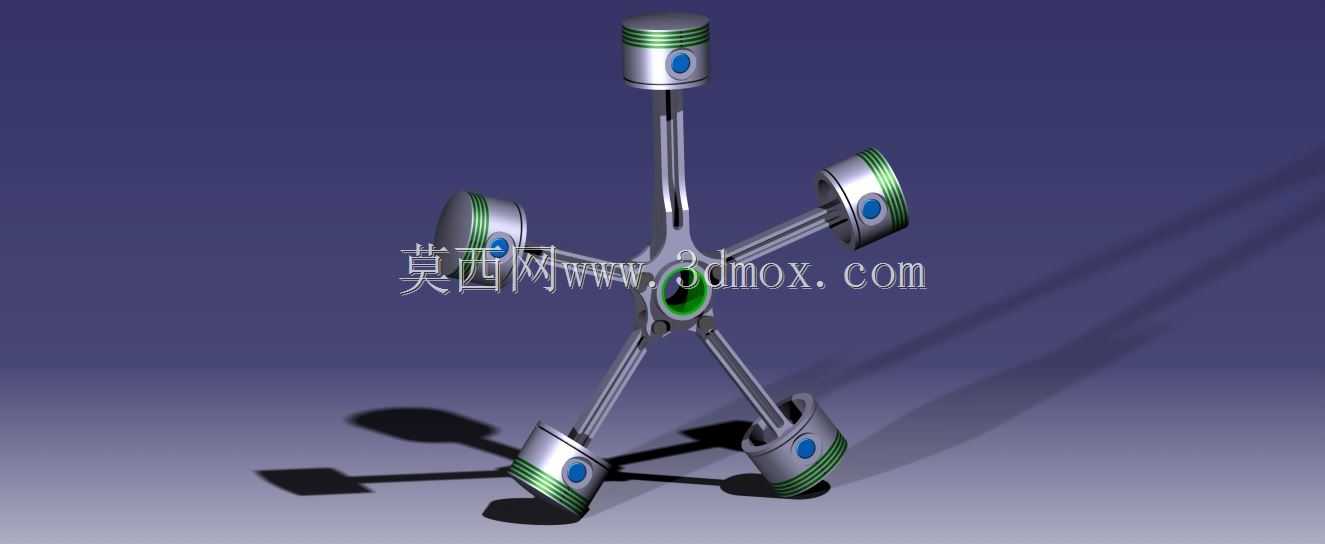

星型排布活塞连杆径向动力机构

这类径向排布的活塞连杆动力结构，最早在航空活塞发动机领域得到大规模应用，凭借紧凑的周向布局，能在较小的迎风面轮廓下实现更大的总排量，相比直列排布的同排量动力单元，曲轴长度可缩短40%以上，整机重心更靠近动力输出端，大幅降低传动系的动不平衡载荷。在小型通航飞机、早期摩托竞速赛车、特种农用机械的动力配置中，这类结构的优势十分突出：周向均匀布置的活塞往复惯性力可在曲轴旋转平面内实现大部分自平衡，不需要额外加装大质量平衡轴，就能将怠速工况的整机振动控制在可接受范围内，降低配套机架的隔振设计难度。从结构设计逻辑来看，这套机构采用单曲轴销配合多组连杆的铰接方案，主连杆直接与曲轴销铰接，其余副连杆通过销轴铰接在主连杆的大端凸缘上，这种设计避免了多连杆并列布置带来的曲轴销长度增加问题，同时保证各缸的工作相位沿圆周均匀错开，做功行程交替衔接，让动力输出的扭矩波动更小，不需要配备大惯量飞轮就能稳定驱动负载。设计过程中需要重点关注各活塞的行程一致性，每一组连杆的大小端中心距公差需要控制在0.02mm以内，否则会出现个别气缸压缩比偏差过大，导致工作粗暴、热负荷不均的问题；活塞裙部的型线采用中凸变椭圆设计，适配往复运动过程中的热变形与侧压力变化，避免冷态敲缸、热态拉缸的故障。安装边界上，这套动力机构的核心运动部件包络为正圆柱轮廓，周向五个活塞的外止点位置构成的圆柱面就是整机的最大径向尺寸，轴向尺寸仅覆盖曲轴前端到连杆大端后侧的区间，配套的气缸体、散热壳体都可以沿这个圆柱轮廓布置，不需要预留额外的侧向运动空间，非常适合对径向安装尺寸有严格限制的动力舱布局。在实际工况中，这套机构的润滑通路需要沿曲轴中心油道向各连杆铰接点供油，因为周向布置的连杆铰接点在旋转过程中会不断改变空间位置，采用飞溅润滑的话容易出现部分铰接点供油不足的问题，所以设计时在主连杆大端设置了导油槽，将曲轴甩出的润滑油导向各副连杆的铰接销轴，保证全转速区间的润滑可靠性。另外，活塞环的排布采用两道气环加一道油环的组合，气环承担密封燃烧室高压燃气的作用，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳，这套密封结构的设计直接影响整机的动力输出效率与排放表现，需要配合气缸壁的珩磨网纹参数做匹配验证，保证机油耗与漏气量都在合理区间。
