五缸星型布局活塞连杆组结构设计

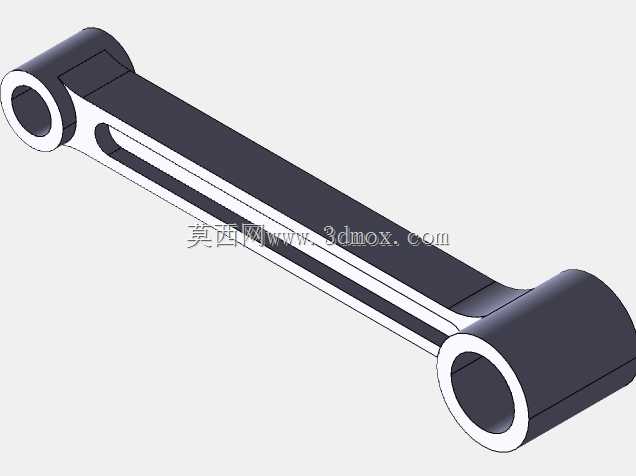

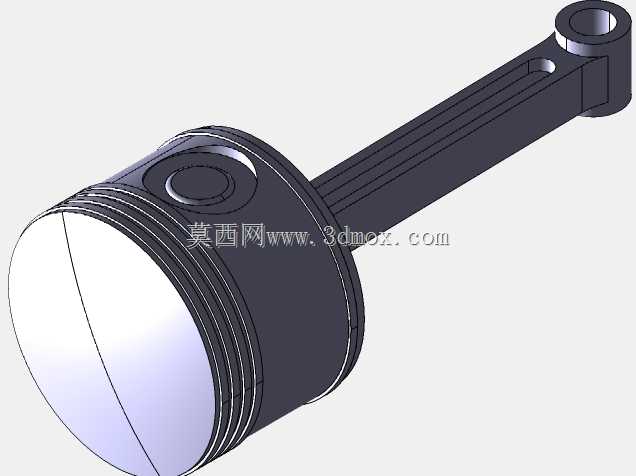

该结构为五缸径向排布的活塞连杆总成，核心应用场景覆盖轻型通航飞机动力单元、小型特种作业车辆动力输出端，这类星型布局的动力结构早年凭借紧凑的径向尺寸、优异的风冷散热效率，在航空活塞动力领域占据了很长的应用周期，后续部分小型特种车辆、定制化动力设备也会采用这类结构来缩短动力舱轴向长度，优化整机重心布局。从功能特性来看，五个活塞沿中心曲柄轴呈等角度圆周排布，每根连杆分别对应独立气缸套内的往复运动副，中心曲柄销作为统一的动力汇流点，将五个活塞的往复直线运动同步转化为曲轴的旋转扭矩输出，相比直列排布的同排量活塞结构，径向布局能让每一个气缸都获得均等的迎风散热条件，不需要设计复杂的缸体水冷流道，整体结构的冗余度更高，单缸出现故障时其余气缸仍能维持基础动力输出，适配对动力可靠性要求较高的作业场景。设计层面上，这套结构优先匹配了短行程活塞的参数设定，活塞销孔与连杆小头的配合间隙预留了热膨胀余量，活塞环槽的位置对应气缸套的工作行程做了边界校核，避免活塞运行到上止点时出现气门碰撞的干涉问题；五根连杆的大头端采用共曲柄销的铰接设计，每根连杆的长度公差控制在微米级，确保五个活塞到达上止点的相位差完全符合设计点火顺序，不会出现动力输出顿挫、曲柄受力不均的问题。安装边界方面，整套活塞连杆组的径向最大尺寸由最外侧活塞的下止点位置决定，中心曲柄轴的输出端预留了标准花键连接位，可直接匹配对应规格的飞轮、减速齿轮组，轴向安装尺寸远小于同排量直列五缸结构，不需要额外预留过长的动力舱轴向空间，气缸安装法兰沿中心圆周等距分布，可直接对接标准化的气缸套、缸盖组件，装配时不需要做额外的位置适配，能大幅缩短动力单元的组装调试周期。实际应用中这类结构的维护便利性也优于直列机型，单个气缸的活塞连杆组件可单独拆卸检修，不需要拆解整个动力总成的缸体结构，能有效降低运维的时间成本与物料成本。
